车床用三爪自定心卡盘夹持机构设计

　　在金属切削加工的车间场景里，车床作为回转体零件加工的核心设备，其工件夹持系统的可靠性直接决定了加工精度与生产效率，本次呈现的夹持机构是车床主轴端的核心执行部件，承担着装夹待加工工件、传递主轴扭矩的核心作用。从实际加工场景来看，该机构适配普通卧式车床与经济型数控车床的主轴端部安装接口，可完成棒料、盘类、小型异形回转件的装夹作业，在粗加工工序中可承受大切深带来的径向切削力与扭矩载荷，精加工工序中可保证夹持定心精度满足IT7级以上的加工公差要求。

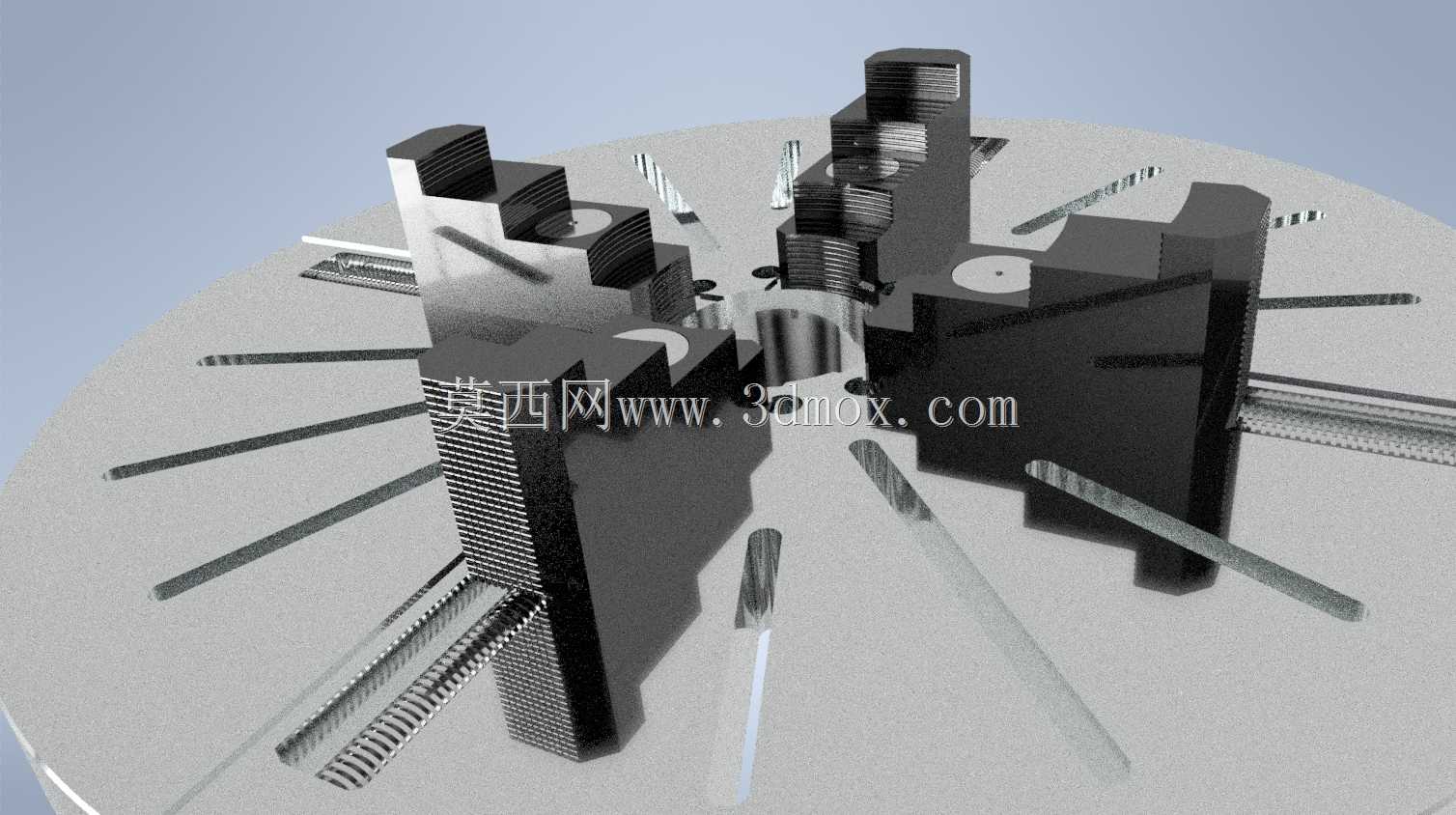

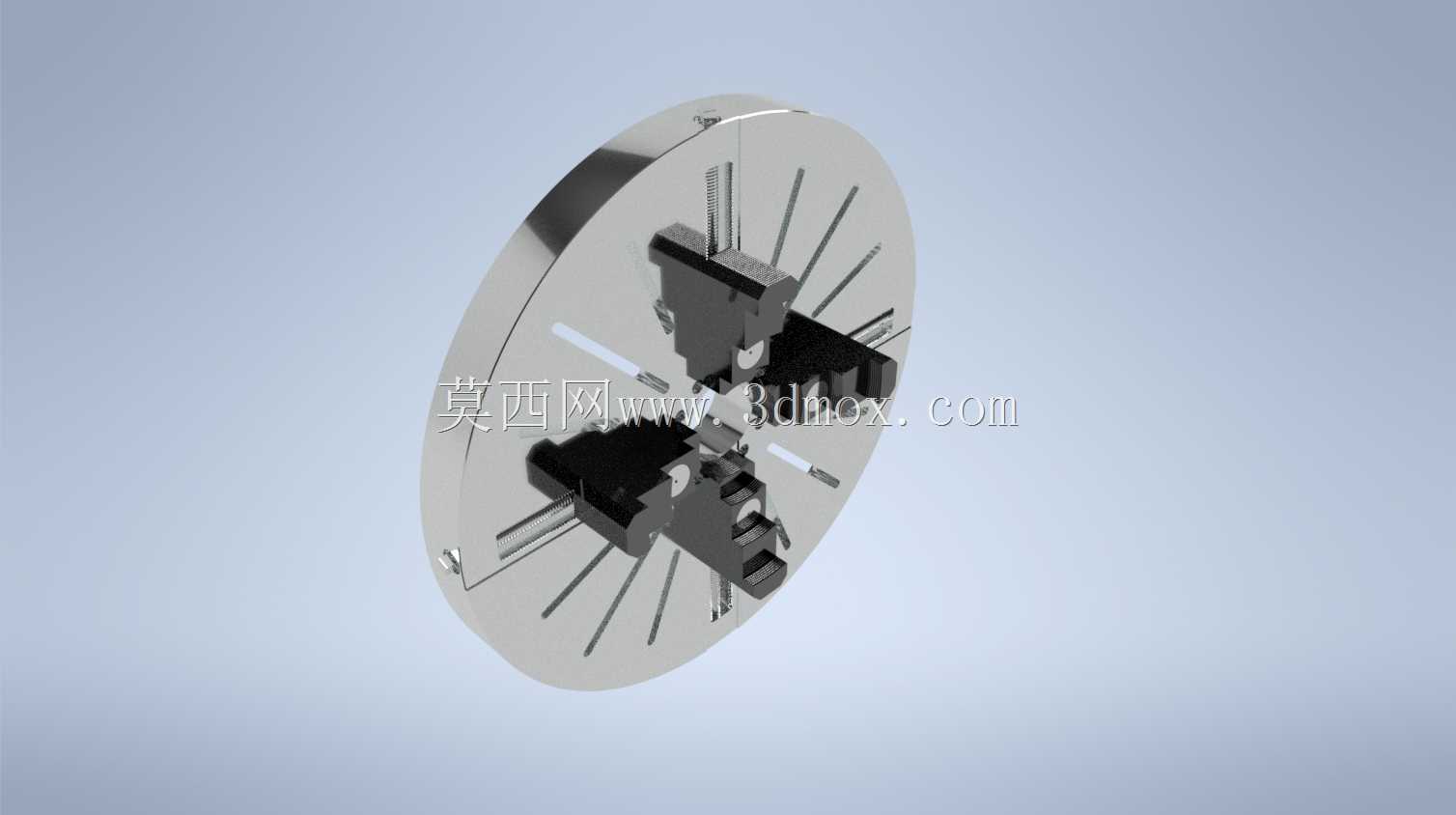

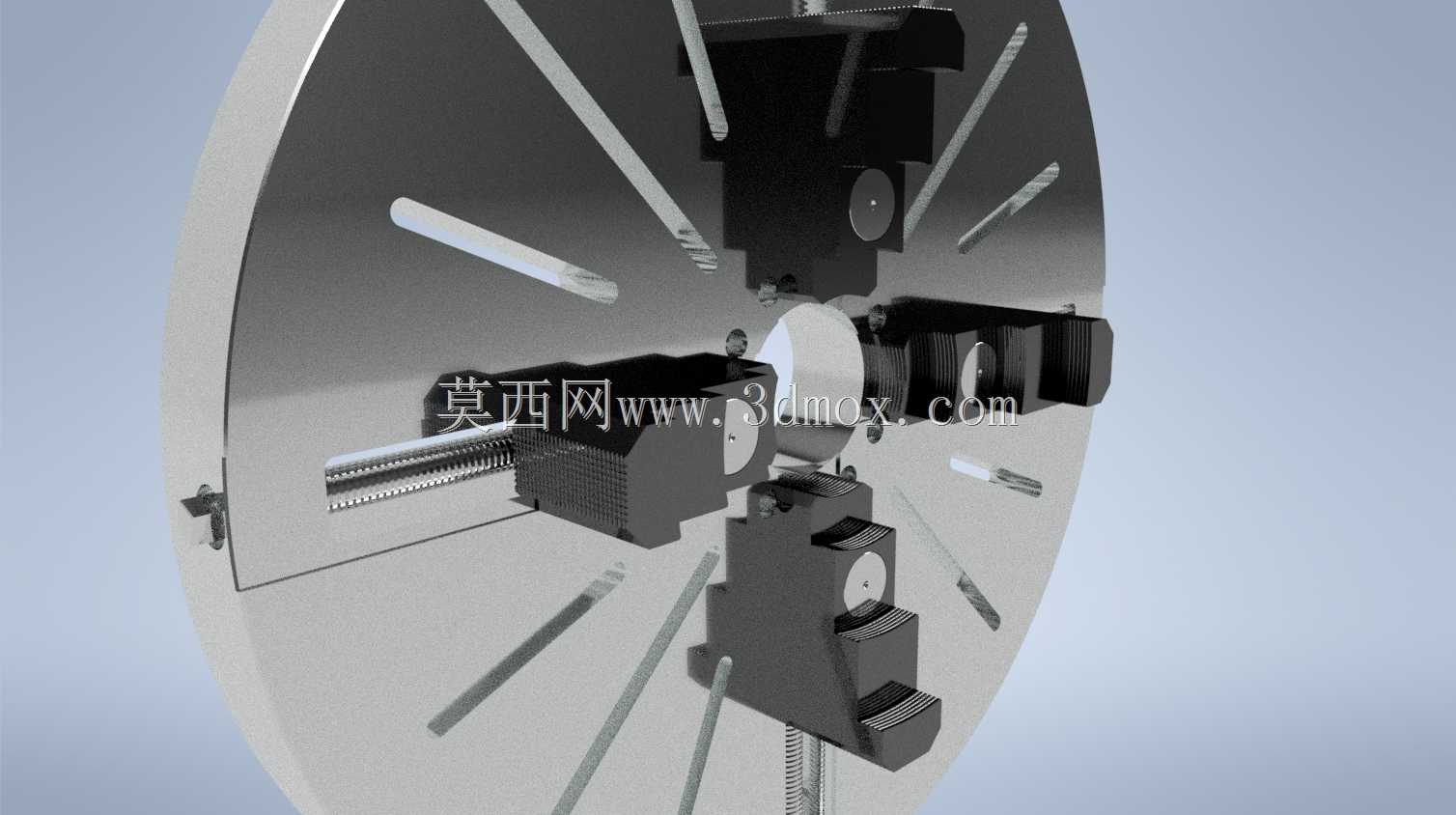

　　从功能特性上看，该三爪夹持机构采用平面螺纹传动结构，三个卡爪可沿盘体径向同步移动，实现工件的自动定心，装夹过程中无需逐爪找正，大幅缩短工件装夹辅助时间；卡爪采用分体式设计，可根据工件装夹直径范围更换正爪或反爪，正爪适配小直径棒料与盘类零件的内撑、外夹装夹，反爪可适配大直径盘类零件的外圆装夹，覆盖常规车床加工的绝大多数工件尺寸区间。盘体采用高强度合金结构钢整体锻造后经调质处理，平面螺纹部位经高频淬火提升耐磨性，长期使用后螺纹磨损量可控制在0.02mm/1000次装夹以内，保证定心精度的长期稳定性。

　　从设计思路层面，该机构在建模过程中优先还原了实际加工中的装配约束关系：盘体背部的连接止口与主轴端的定位法兰采用过渡配合，保证卡盘与主轴的同轴度公差；三个卡爪与盘体上的T型槽采用间隙配合，配合间隙控制在0.01-0.03mm之间，既保证卡爪滑动顺畅无卡滞，又避免间隙过大导致装夹偏心；平面螺纹与卡爪根部的螺纹齿啮合间隙经过合理设计，可在装夹时通过锁紧力自动消除啮合间隙，减少切削过程中的夹持振动。

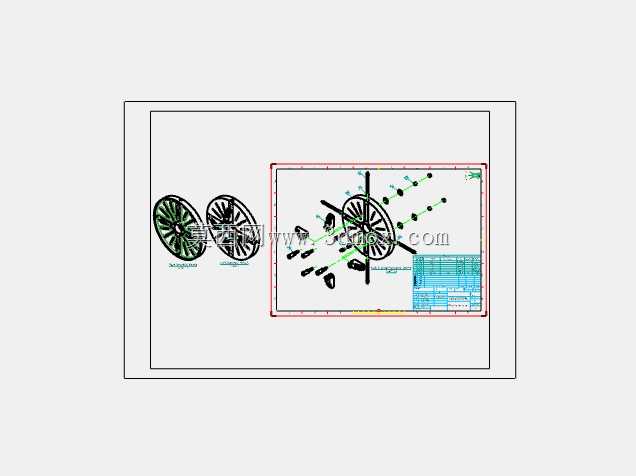

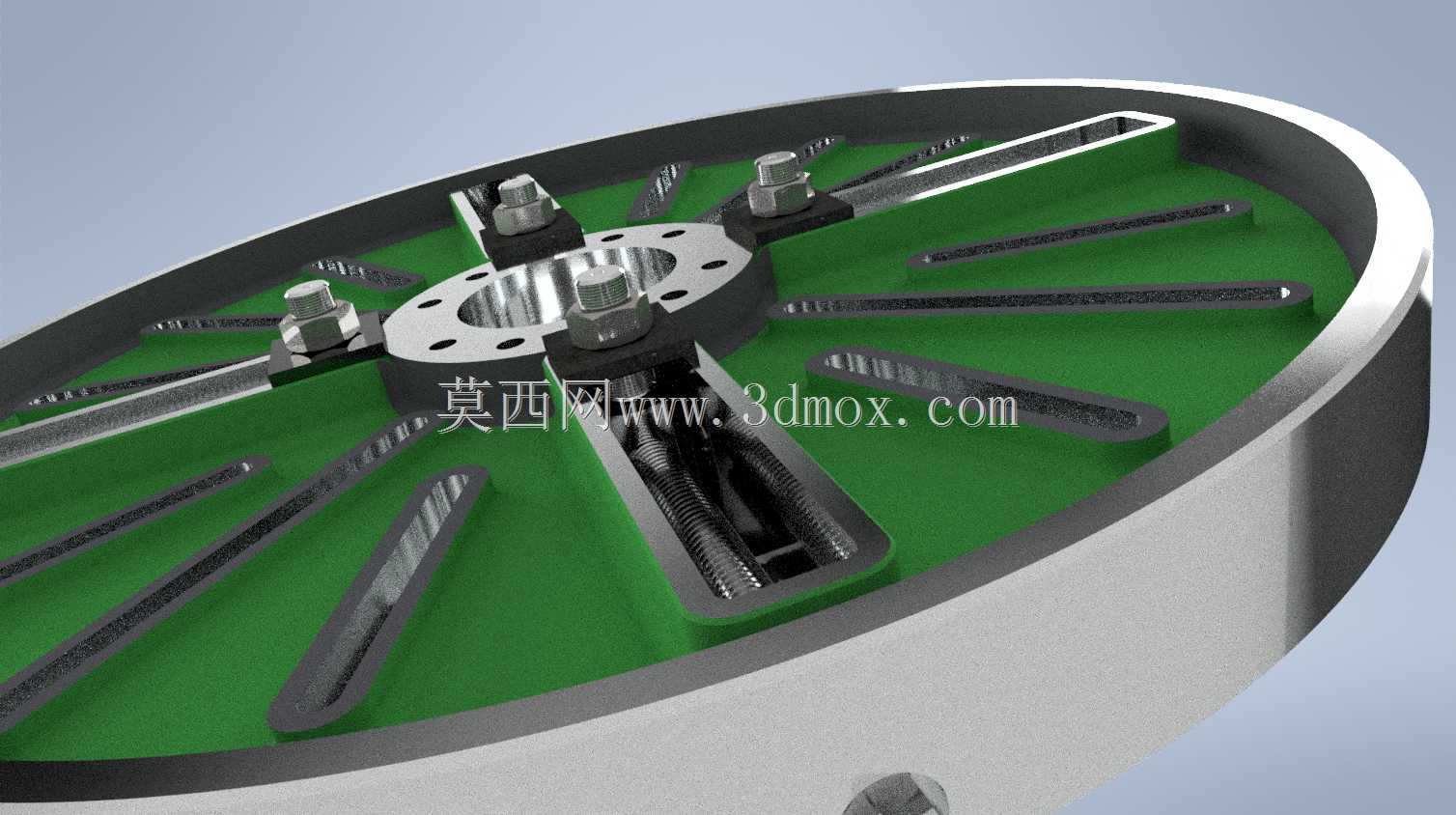

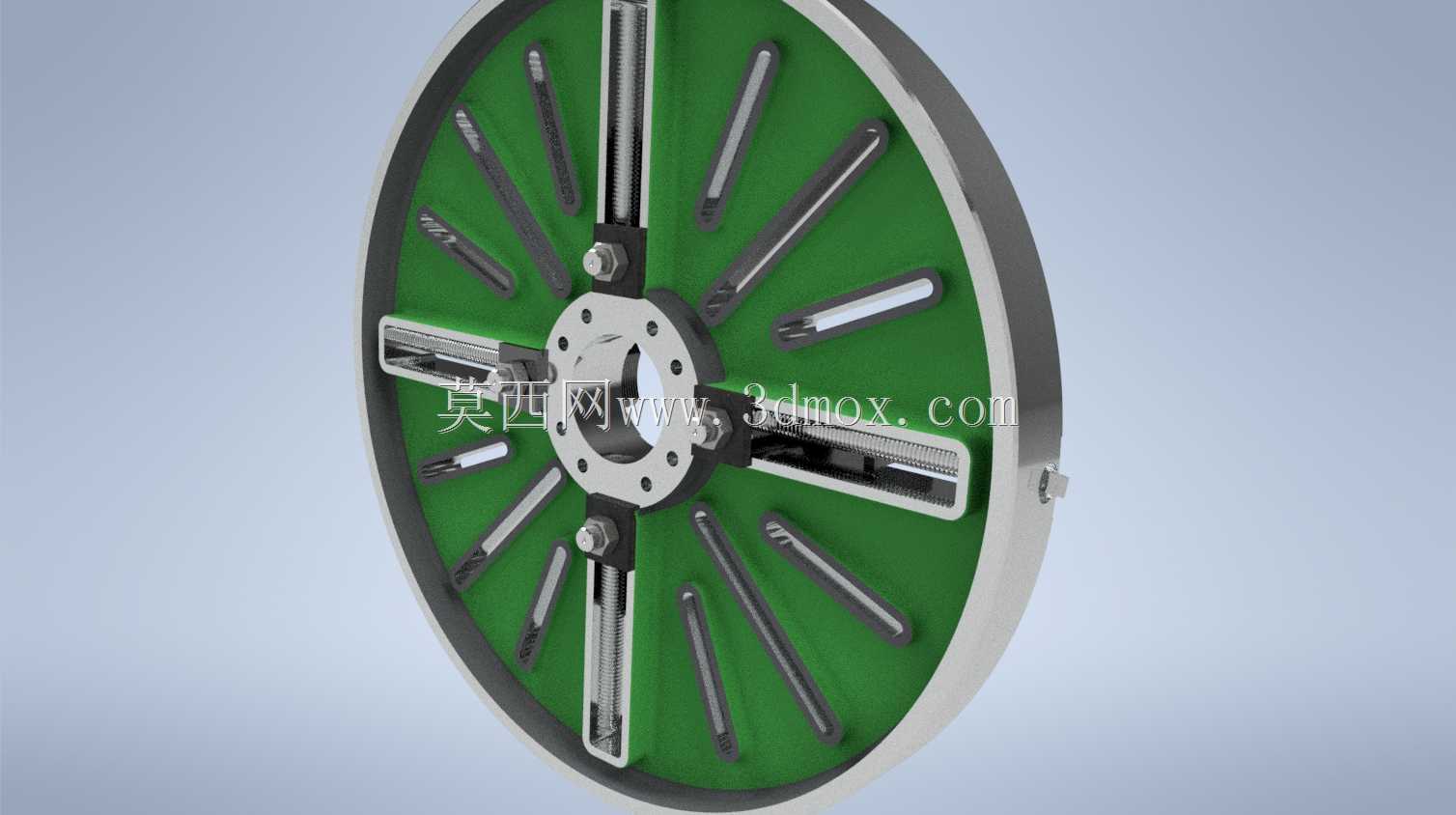

　　在外形尺寸与安装边界上，该卡盘盘体外径适配常规200-250mm规格车床的主轴安装尺寸，盘体总厚度控制在合理范围，避免卡盘悬伸过长导致主轴端刚性下降；卡爪的最大行程可覆盖直径10-200mm的工件装夹范围，安装时需保证盘体背部的锁紧螺栓均匀拧紧，拧紧力矩符合机床附件的安装规范，避免装夹后卡盘端面跳动超差。实际使用中，该夹持机构可配合软爪修磨工艺实现更高精度的工件装夹，通过在三爪夹持状态下车削软爪的夹持面，可将装夹后的工件径向跳动控制在0.005mm以内，满足薄壁套类零件、精密轴类零件的精加工装夹需求。建模过程中对卡爪的防滑齿结构、盘体上的排屑缺口、锁紧机构的细节都做了完整还原，可直接用于机床虚拟装配调试、加工过程干涉检查、夹具改造方案验证等场景，帮助结构设计人员在实际加工前完成夹持方案的可行性验证，避免现场装夹时出现干涉、夹持刚性不足等问题。
