三辊式金属板材弯卷成型设备结构

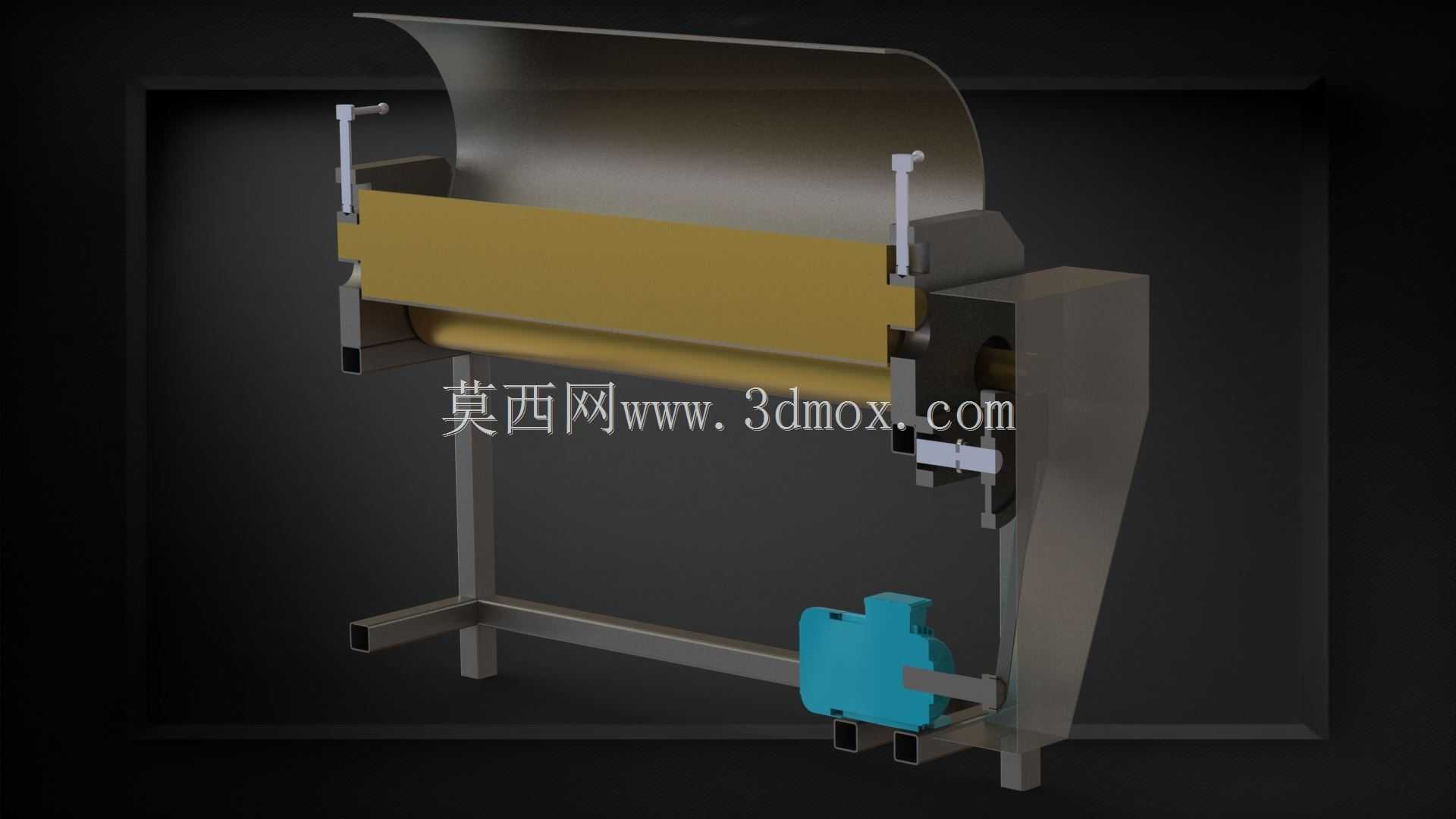

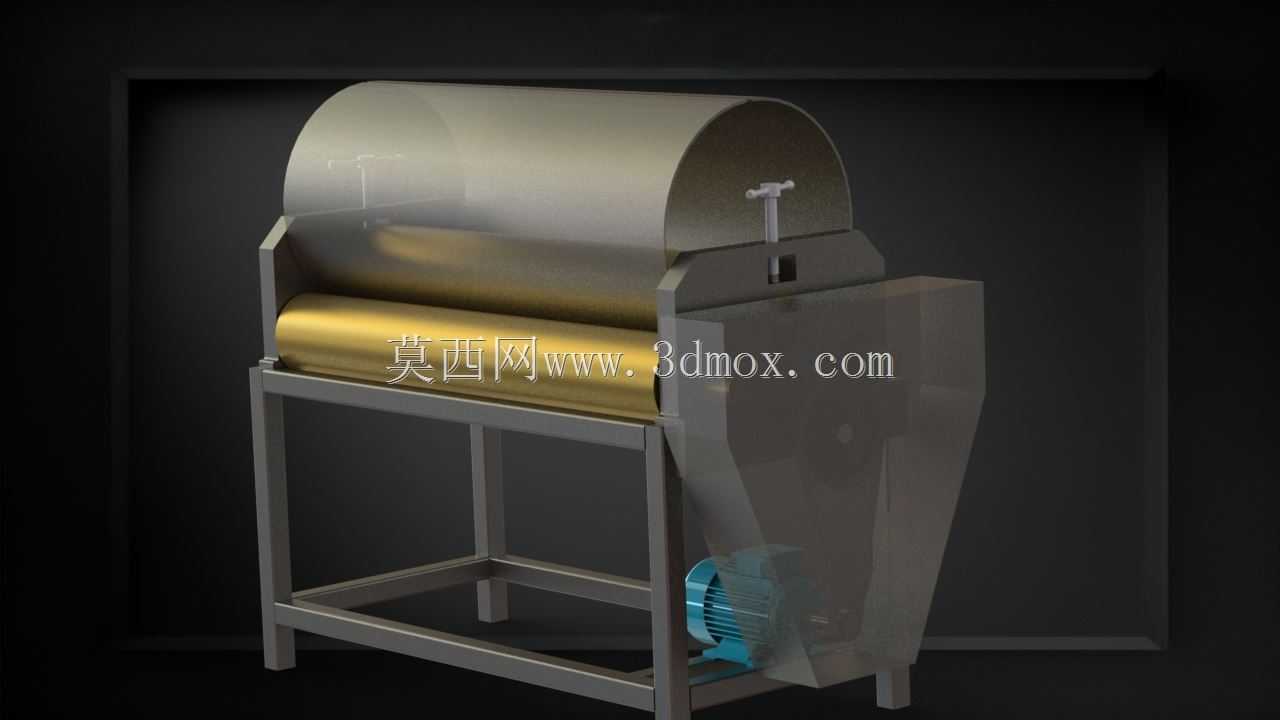

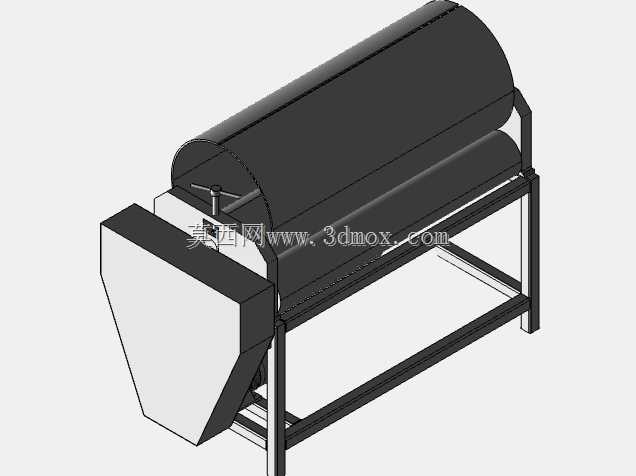

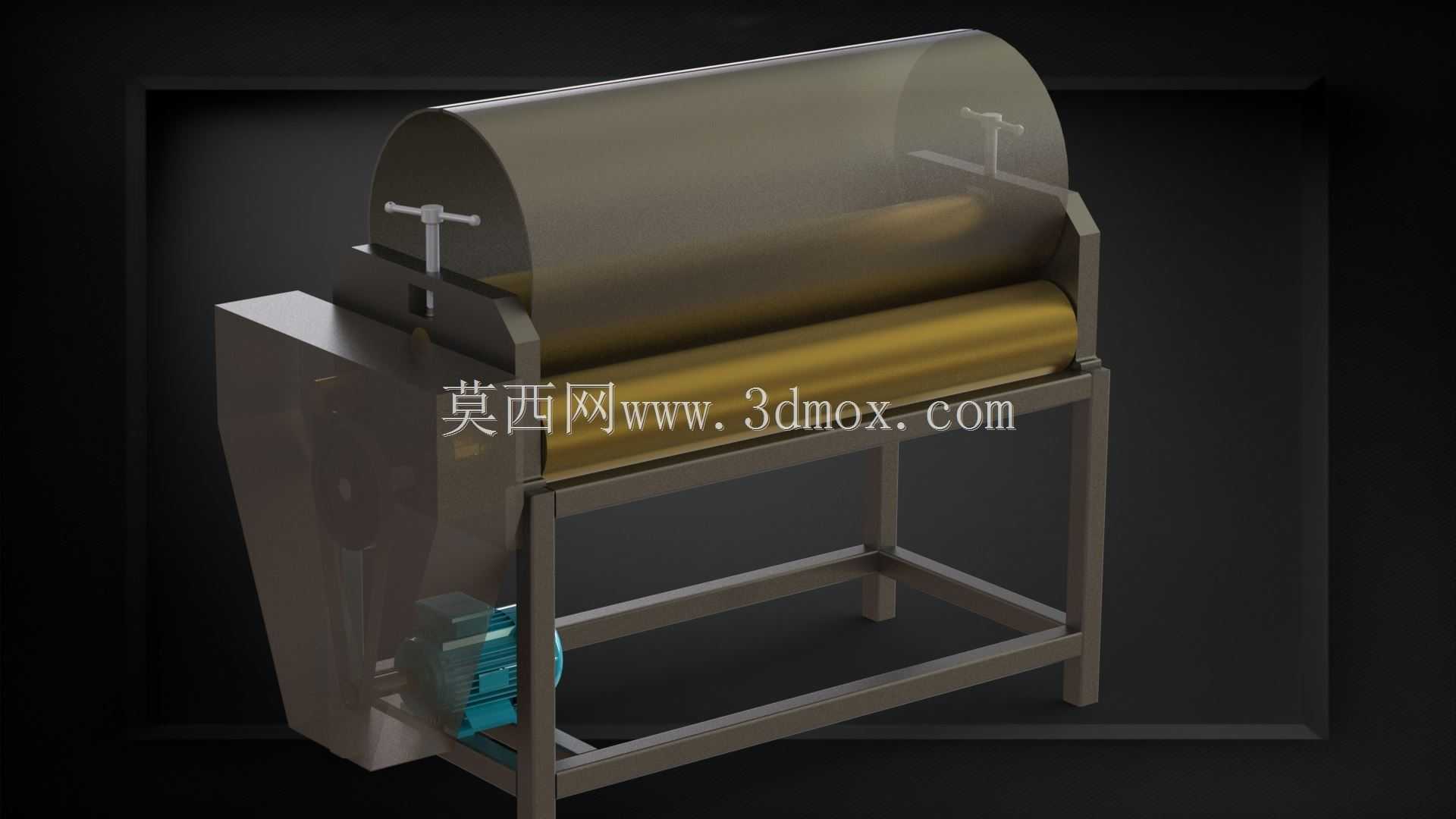

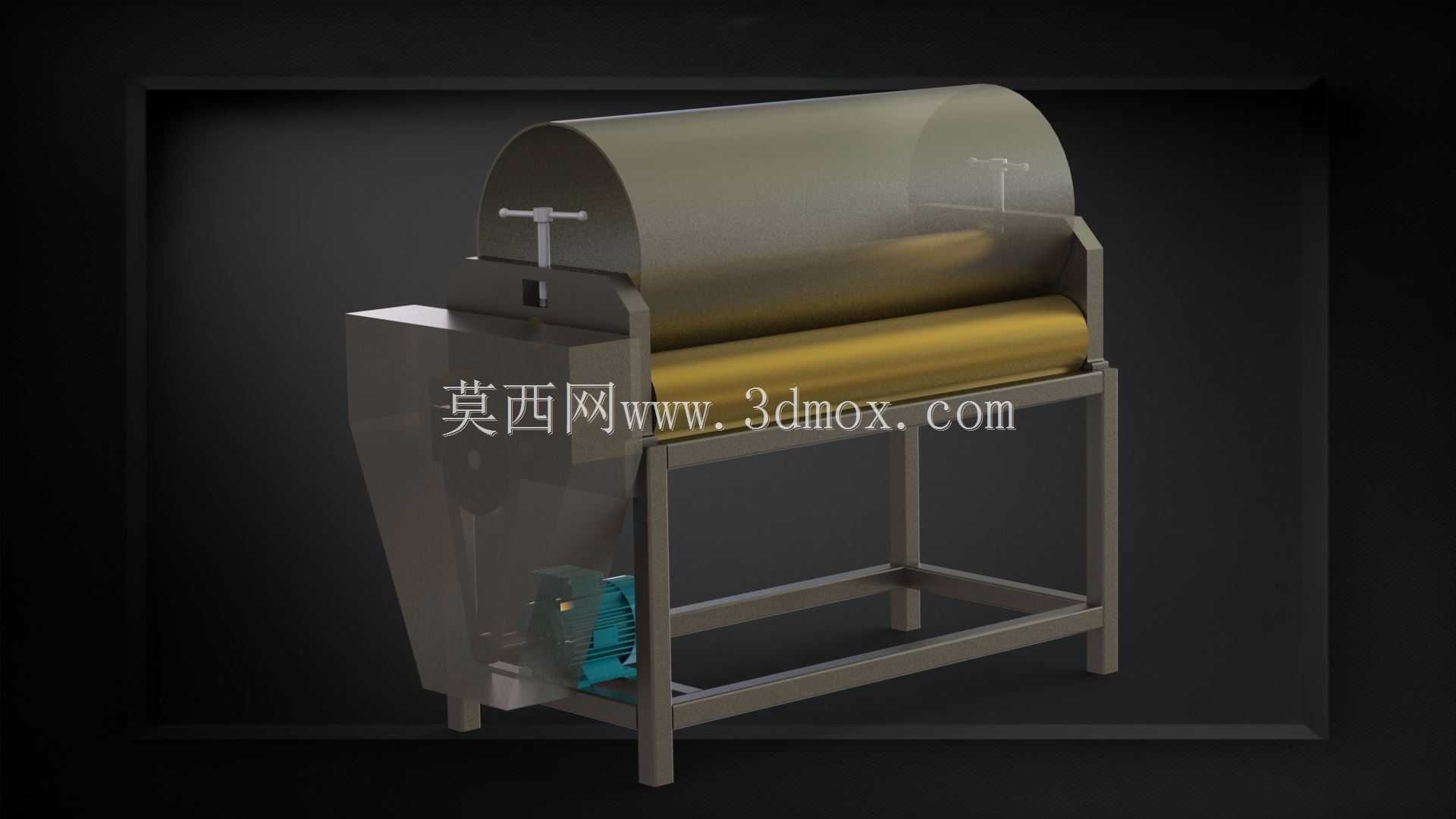

　　在金属结构件预制、船舶分段加工、常压容器筒体制作这类现场场景里，板材弯卷是绕不开的前置工序，这套三辊式弯辊结构的设计，完全围绕中小规格钣金件的弯卷需求做适配，没有冗余的功能堆砌，每一处结构都对应实际加工里的痛点。从安装边界来看，整套设备采用方管焊接机架作为承载主体，底部机架的横向跨度控制在1.8米范围内，纵向深度为1.1米，整机最高点距离地面1.65米，不需要做特殊的地基预埋，普通硬化车间地面放置调平后即可投入使用，机架底部预留了四个M16的膨胀螺栓安装孔，若加工厚度超过6mm的Q235板材，可通过螺栓将机架与地面锁固，抵消弯卷作业时的径向反作用力，避免设备移位。设备的核心执行部件为三根平行布置的辊筒，下侧两根为固定传动辊，表面做镀硬铬处理，粗糙度控制在Ra0.8以内，减少板材进给时的表面划伤，两根下辊的中心距为420mm，适配最小弯卷直径150mm的筒体加工需求，不会因为辊距过大导致小直径筒体弯卷时出现直边段过长的问题。上辊为压下可调结构，两侧采用梯形丝杠副做升降调节，手轮布置在设备顶部两侧，操作人员站在设备正面即可完成压下量的调整，梯形丝杠具备自锁特性，调整到位后不需要额外的锁止机构，就能在弯卷过程中保持压下量稳定，不会因为板材的反作用力出现回松，导致弯卷曲率不一致。

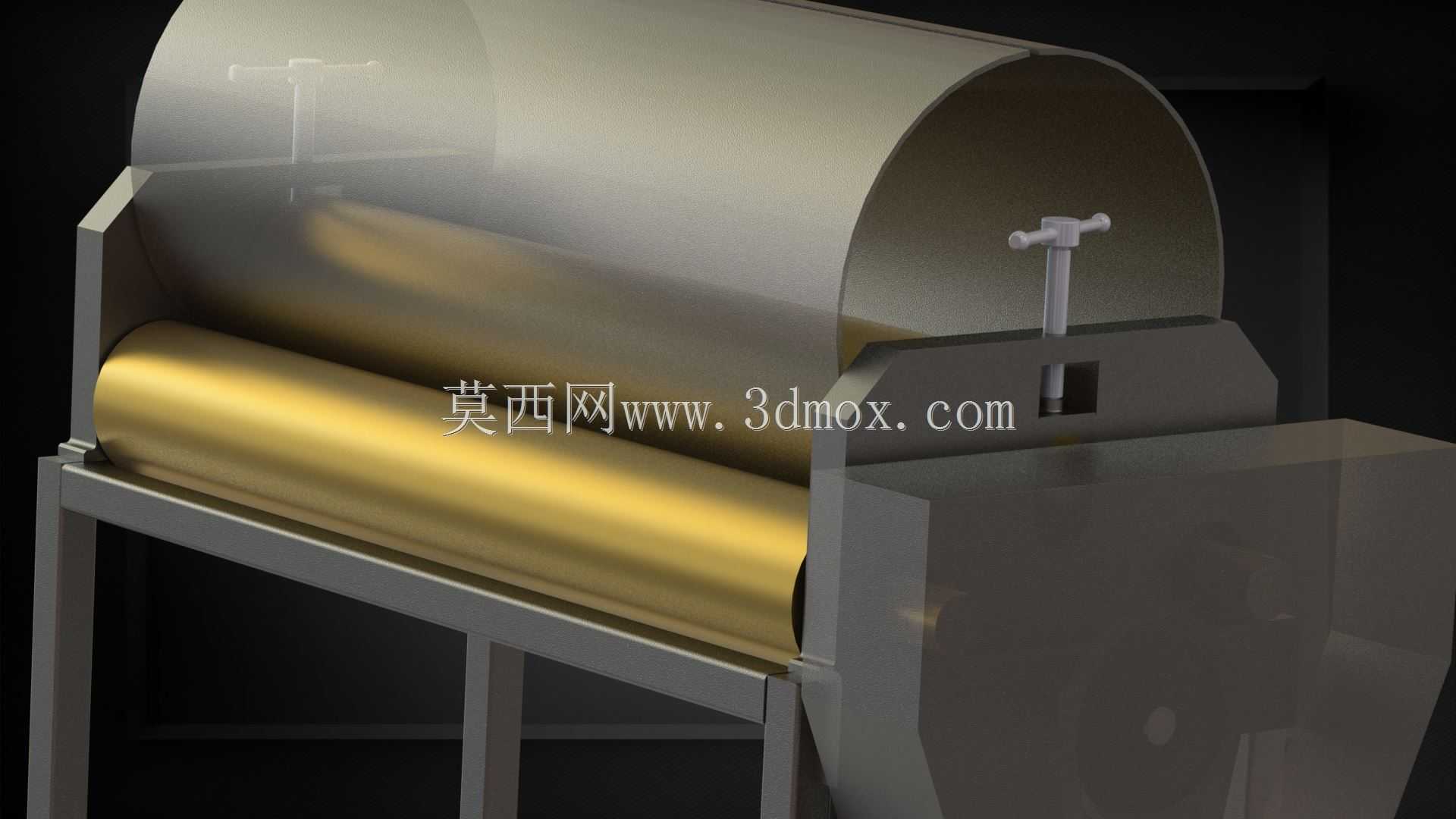

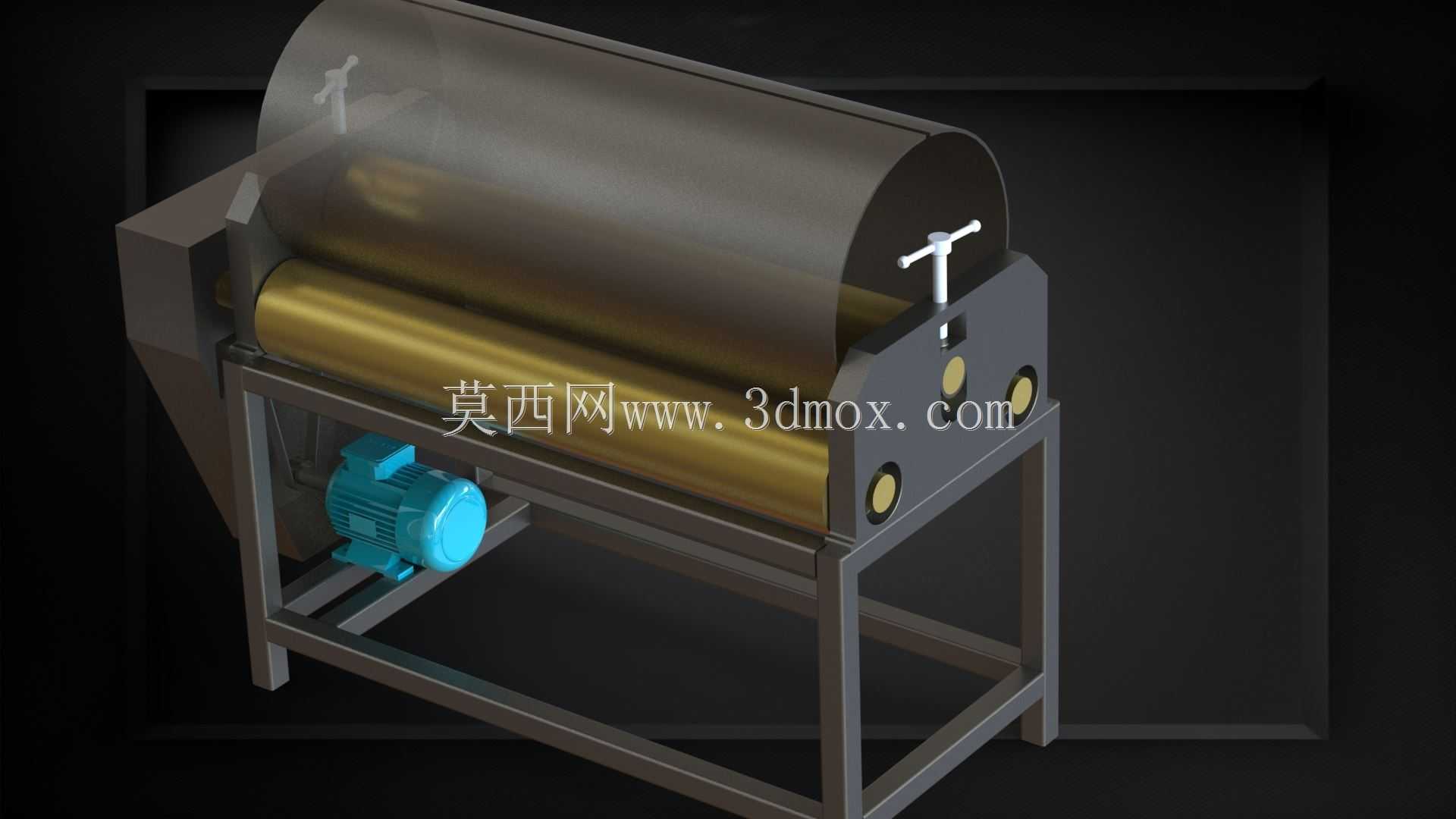

　　驱动部分采用减速电机直连下辊的传动结构，电机布置在机架左侧下部的安装位，通过链传动将动力同步传递给两根下辊，保证两根下辊的线速度完全一致，避免板材进给时出现跑偏、表面搓伤的问题，电机的安装位预留了张紧调节余量，链条使用一段时间出现松弛后，不需要拆卸主体结构即可完成张紧调整。上辊的外侧设置了半圆弧式的安全防护罩，防护罩采用薄钢板折弯成型，通过螺栓固定在两侧的机架立板上，刚好覆盖上辊的上半部分作业区域，既能避免操作人员误触旋转的辊筒引发安全事故，又不会干扰板材的上下料操作，防护罩的弧度与上辊的最大抬升位置做了干涉校验，上辊抬升到最大行程时也不会与防护罩发生磕碰。

　　这套结构在设计时特意做了通用性适配，除了常规的碳钢板材弯卷，更换辊筒表面的聚氨酯护套后，也可以完成铝板、不锈钢板的弯卷作业，不会在软质金属表面留下压痕。针对不同的加工场景，上辊的压下量可以通过两侧的刻度盘做量化调整，每一格刻度对应0.1mm的压下量，批量加工同曲率工件时，只需要第一次调整好刻度，后续工件重复定位即可，不需要反复试弯校准，能有效减少材料浪费。设备的进料侧没有设置额外的导向台，是因为针对1.5米宽度以内的板材加工，操作人员手动扶料即可完成进给，若需要加工更长的板材，可在机架进料侧的预留螺孔上加装拓展导向平台，不需要对主体结构做焊接改动。

　　从受力角度来看，机架的方管规格选型经过了载荷校核，满负荷加工8mm厚Q235板材时，机架的最大变形量控制在0.2mm以内，不会因为机架刚性不足导致辊筒平行度超差，进而引发弯卷后的筒体出现锥度、棱边等缺陷。辊筒的两端采用带座调心滚子轴承作为支撑，既能承受弯卷时的径向载荷，又能自动补偿辊筒受力后的微小挠曲变形，避免轴承出现偏载磨损，延长设备的维护周期。整体结构没有采用复杂的数控系统，全部采用手动调节、机械传动的结构，故障率极低，适合小型加工厂、维修车间这类没有专业设备维护人员的场景使用，日常维护只需要定期给丝杠、轴承、链条加注润滑脂即可，不需要复杂的参数调试，新操作人员经过简单的讲解就能上手操作。在实际使用过程中，这套结构可以完成整圆圆筒、弧形板、多段曲率弯板的加工，通过多次调整压下量反复滚压，就能将平板弯卷到目标曲率，不需要额外的配做模具，对于小批量、多规格的钣金加工场景来说，适配性远高于专用成型设备。
