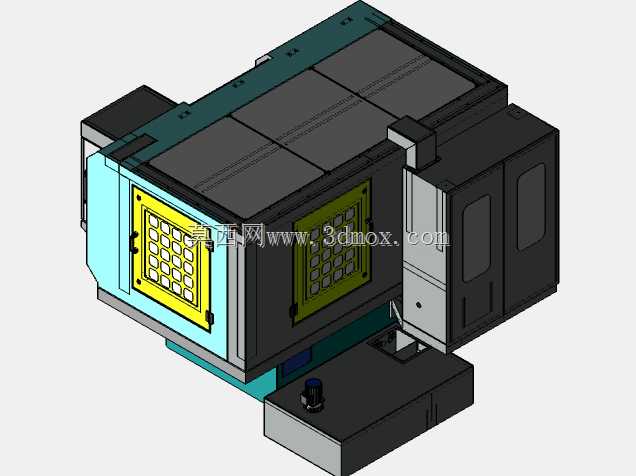

立式加工中心机床整机结构三维建模

　　本次呈现的立式加工中心三维结构，覆盖了从外部防护钣金到内部功能模块的完整装配关系，可直接用于机床布局校核、产线规划仿真、防护结构改型设计等场景。在离散制造的金属切削加工场景中，这类设备承担着铣削、钻削、镗削、攻丝等多工序复合加工任务，是汽车零部件、模具制造、通用机械加工车间的核心加工单元，建模时完整还原了设备各部件的装配干涉边界，能为新车间布局时的设备间距预留、物流通道规划提供精准的尺寸参考。

　　从结构设计逻辑来看，整机采用床身、立柱、主轴箱的经典C型布局，底部为一体式铸铁床身底座，预留了排屑器安装位与调平地脚的安装空间，底座上方的工作台区域做了内凹式集液槽设计，可承接切削过程中的冷却液与切屑，避免切削液外溢到车间地面；左侧的主轴箱安装面做了加厚处理，匹配线性导轨的安装基准面精度要求，主轴端面的黄色防护门区域为刀具加工舱的操作开口，防护门采用推拉式结构，内置透明观察窗，可在加工过程中观察刀具切削状态，同时阻挡高速飞溅的切屑。

　　设备正面的操作面板区域做了人机工程学优化，面板安装高度匹配站立操作时的手臂操作范围，按钮排布区与显示屏安装位预留了标准安装孔位，下方的手持单元接口位置做了下沉式设计，避免手持盒连接线拖拽时与防护门产生干涉。右侧的电气柜区域采用独立密封结构，柜体与主机身之间预留了走线槽空间，强弱电走线通道完全分隔，可减少电气信号干扰，电气柜的散热通风口位置设置在柜体侧面，避开了切削液飞溅的方向，防止冷却液进入柜体内损坏电气元件。顶部的盖板区域做了分段式可拆卸设计，每段盖板都预留了吊装孔位，方便后期设备维护时拆卸吊装，盖板拼接处做了折弯防水边，可防止车间顶部冷凝水滴入设备内部。

　　设备前部的突出式操作站底座集成了气源处理三联件的安装位，预留了气动夹具的气路接口，可直接适配各类气动工装夹具的快速装夹需求。建模过程中对所有安装配合面都做了公差适配的结构预留，比如导轨安装面的沉头孔深度、钣金拼接处的搭接余量、门体开合的转动间隙都按照实际加工装配要求做了还原，没有出现结构干涉、安装空间不足的问题。从安装边界来看，整机的长宽高尺寸匹配常规中小型立式加工中心的占地范围，设备后侧预留了150mm的散热与维护空间，左右两侧预留了开门操作与刀具吊装的空间，可直接适配标准厂房的设备安装基础要求，不需要额外做特殊的地基改造。整机的防护钣金采用模块化拆分设计，每个钣金件都有独立的安装定位基准，可在不拆解核心主机结构的情况下单独更换受损的防护部件，降低后期设备维护的成本与停机时间。刀库安装位设置在设备侧面，预留了圆盘式刀库的安装接口与换刀行程空间，换刀时的机械臂运动路径完全避开了防护门与工作台的运动范围，不会出现换刀干涉的问题。
