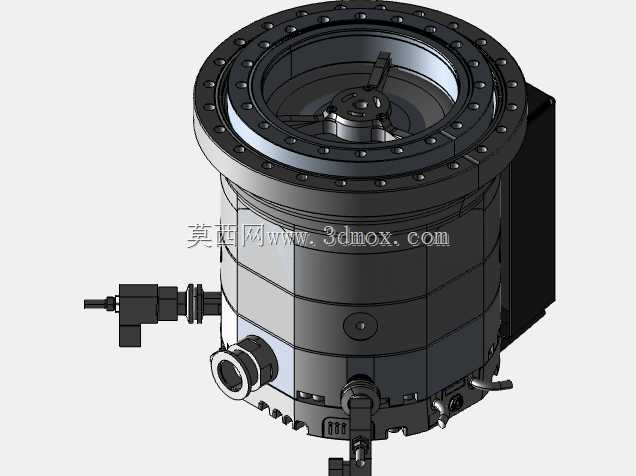

爱德华兹Next730d涡轮分子真空泵结构

　　在半导体晶圆制造、高端科研仪器、真空镀膜生产线这类对真空度要求严苛的场景里，涡轮分子泵是核心的真空获得单元，这款Next730d涡轮真空泵的三维结构，完全还原了设备实际装机状态下的所有接口与安装特征，能直接用于真空系统的布局设计、管路干涉校验以及安装工位的预留规划。从结构设计逻辑来看，该泵采用立式涡轮级联结构，顶部为标准法兰连接端口，可直接对接工艺腔体的真空接口，法兰周圈均匀分布的螺栓孔位完全匹配行业通用的真空法兰安装规范，设计时无需额外做转接件的适配，能减少真空系统的漏点风险。泵体主体采用分段式筒状结构，外层壳体做了加强筋布局设计，既可以承受高真空状态下的内外压差，也能控制整体重量，避免安装时对腔体接口产生过大的倾覆力矩。

　　侧面分布的接口分别对应冷却回路、电源接线、真空检测以及吹扫气路，每个接口的伸出长度、安装角度都在模型中做了精准还原，在做系统布局时，可以直接校验周边管路、线槽的排布空间，避免现场安装时出现干涉问题。泵体下部集成了驱动单元与控制模块的安装位，侧置的电气接线盒采用快插式接口设计，接线方向可根据安装工位调整，适配不同朝向的布线需求，底部的安装支脚预留了标准螺栓固定孔，可直接固定在设备机架或者减震安装座上，支脚的高度、孔位间距都符合该型号泵的实际安装尺寸，做机架设计时可以直接调用安装孔位坐标，无需反复核对样本参数。从实际使用场景出发，这类涡轮真空泵主要用于获取高真空乃至超高真空环境，相比传统的油封式真空泵，它无油蒸汽返流，不会对工艺腔体造成污染，因此在半导体刻蚀、离子注入、电子显微镜、表面分析仪器这类对洁净度要求极高的场景中应用广泛。设计这款泵的三维结构时，重点还原了涡轮转子与定子的层级排布特征，虽然模型做了外观级的结构简化，但所有外部安装接口、外形轮廓、连接尺寸都与实物完全一致，完全能满足设备布局设计、安装干涉检查、维护空间预留的设计需求。

　　在做真空系统集成设计时，需要在泵体周边预留足够的维护空间，尤其是侧面的气路接口、电气接线端，要预留出插拔接头、接线操作的操作空间，顶部法兰对接时，要考虑泵体的承重能力，避免过长的悬臂管路对泵法兰产生额外的弯矩，影响密封性能。泵体侧面的冷却接口采用标准快插接头，设计冷却回路时要注意进出水方向，避免接反影响冷却效果，长期运行时，泵体表面温度会维持在合理区间，周边布线时要注意与泵体表面保持安全距离，避免线缆长期受热老化。底部安装时建议加装减震垫，因为涡轮泵运行时转速极高，减震垫可以吸收运行时的微小振动，避免振动传递到工艺腔体影响加工或者检测精度，安装支脚的固定螺栓要采用防松设计，避免长期运行后螺栓松动影响设备稳定性。

　　从建模细节来看，模型还原了泵体表面所有的标识位、传感器安装座以及排气接口，排气接口位于泵体下部侧方，可直接连接前级真空泵的管路，接口的朝向、管径都与实物一致，做管路设计时可以直接匹配对应管径的真空管件，无需额外测量尺寸。整体外形采用圆柱主体加侧置电气盒的布局，在做设备整体布局时，可以根据电气盒的朝向调整泵的安装角度，优化周边的布线与管路走向，最大化利用设备内部的安装空间。对于结构设计工程师来说，这个模型可以直接导入到整机装配体中，完成真空系统的布局校验，提前排查安装干涉、维护空间不足等问题，减少现场安装调试时的整改工作量；对于设备选型工程师来说，可以通过模型直观了解该泵的安装尺寸、接口位置，快速判断是否适配现有设备的安装空间，提升选型效率。
