立式法兰安装机械润滑泵结构设计

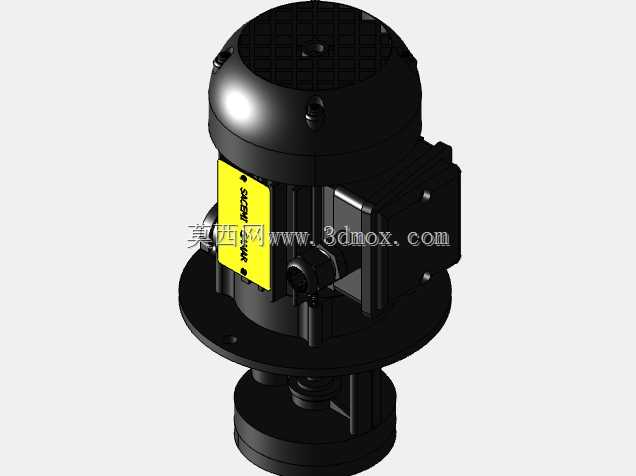

　　在各类连续运转的工业生产设备中，摩擦副的润滑状态直接决定了设备的无故障运行周期，尤其是冶金轧机、大型风机、重载减速机、机床主轴箱这类存在多组高速重载摩擦副的设备，人工定期补脂不仅效率低下，还容易出现补脂量不均、遗漏润滑点的问题，机械润滑泵就是为解决这类集中润滑需求设计的核心供油部件。这款立式安装的润滑泵采用驱动电机与泵体直连的集成式结构，上部为驱动单元，外壳带轴向散热筋结构，能够在连续运转工况下及时带走绕组产生的热量，顶部的格栅式端盖既可以阻挡大尺寸杂物进入电机内部，又能保证散热空气的流通路径，侧面的接线盒采用侧向出线设计，配套的电缆防水接头能够适配车间多粉尘、少量切削液飞溅的安装环境，避免接线端子受潮短路。

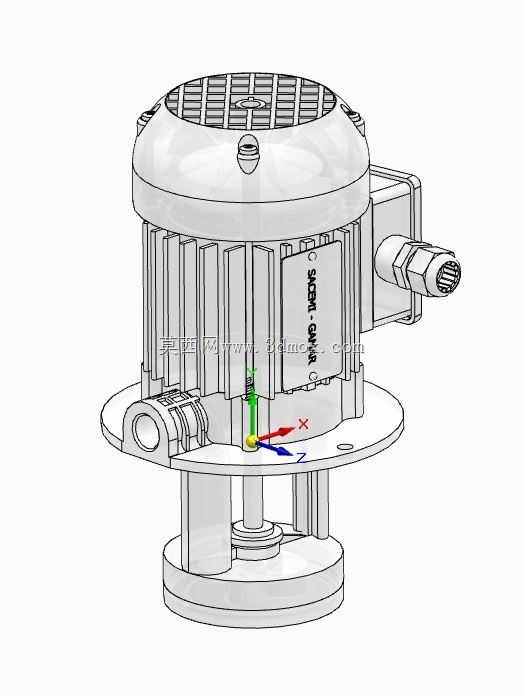

　　下部的泵体单元通过圆形法兰盘与设备的安装基面固定，法兰盘上预留的安装孔位采用对称分布设计，安装时不需要额外调整角度就能适配不同方向的管路排布，泵体的下部浸入润滑脂存储腔，能够在储脂桶内油脂液位处于合理区间时稳定吸油，避免出现吸空导致的润滑点断油问题。从结构设计逻辑来看，这款泵采用立式同轴布局，将驱动电机的输出轴直接与泵的供油组件连接，省去了中间的联轴器或者传动齿轮结构，一方面大幅压缩了整体的轴向安装尺寸，能够适配安装空间局促的设备内部安装位，另一方面减少了传动环节的功率损耗与故障点，日常维护只需要定期检查密封件的磨损状态即可，不需要额外调整传动间隙。

　　泵体的出油口采用侧置式设计，出口处的接头为标准外螺纹结构，能够直接对接集中润滑系统的主供油管路，不需要额外加装转换接头，出油口的位置距离安装法兰面的高度经过优化，能够避免管路弯折角度过大导致的供油阻力上升。在实际应用场景中，这类润滑泵通常配套在设备的集中润滑系统中，按照预设的供油周期向各个润滑点定量输送润滑脂，能够适配00号到2号的半流体润滑脂输送需求，既可以用在新建设备的润滑系统配套，也可以作为老旧设备人工润滑改造的核心部件，替换原有的手动注油结构，降低设备运维的人工工作量。

　　从安装边界来看，这款泵的最大外轮廓为上部电机的散热筋外圆，安装时需要在法兰盘周边预留不小于30mm的操作空间，方便后期拆卸接线盒或者更换密封件，下部浸入储脂腔的部分长度固定，选型时需要匹配储脂桶的深度，避免泵体吸油口距离桶底过近吸入沉积杂质，或者距离液面过高导致吸油阻力过大。泵体的安装法兰面需要保证平面度不低于0.1mm，安装时在法兰与基面之间加装耐油密封垫，避免润滑脂从安装缝隙泄漏，同时也能防止外部的粉尘、切削液从安装位置进入储脂腔污染油脂。在结构细节上，电机与泵体的连接位置采用双重密封结构，第一道密封为骨架油封，阻挡润滑脂沿轴向上窜进入电机腔体，第二道密封为防尘密封圈，阻挡外部的粉尘进入密封配合面，延长密封件的使用寿命。泵的供油组件采用容积式计量结构，每转的供油量固定，能够通过调整电机的运转时长精准控制单次的供油量，避免润滑脂过量供给导致的浪费，或者供油量不足导致的摩擦副异常磨损。在建模过程中，这款模型完整还原了各个零件的配合关系，包括散热筋的拔模角度、接线盒的安装卡扣、法兰盘的安装孔倒角、出油口的螺纹细节，能够直接用于润滑系统的布局干涉检查，也可以作为同类产品结构设计的参考蓝本，帮助设计人员快速完成安装位的匹配校核，减少重复建模的工作量。
