船用Seaflo舱底泵控制开关面板结构

这款舱底泵控制组件的三维建模，完全围绕小型船舶舱底排水系统的实际使用需求展开，做结构设计时首先要考虑的就是船舶舱内潮湿、易溅水的使用环境，面板整体采用耐海水腐蚀的工程塑料材质，边缘做了圆角过渡处理，四个角预留的沉头安装孔位，适配船舶舱壁常用的自攻螺丝安装规格，安装时不需要额外做开孔扩孔处理，直接在舱壁预留的标准安装位上就能完成固定，安装孔的沉头深度刚好覆盖螺丝头部，安装完成后螺丝头不会突出面板表面，避免船员操作时剐蹭，也能减少积水在螺丝位置积存造成的腐蚀问题。

面板正面的功能分区非常清晰，左侧的大尺寸旋钮是泵的模式切换部件，旋钮外圈做了凸起的防滑纹理，即使手上沾有油污或者舱底积水，也能顺畅转动切换档位，不会出现打滑的情况。旋钮对应的三个工作档位分别标注在面板右侧，从上到下依次是AUTO自动模式、OFF关闭模式、MAN手动模式，档位标识采用凹刻填漆工艺，长期在潮湿环境下使用也不会出现标识磨损脱落的问题，船员在光线不足的舱底环境下，也能通过旋钮旁的档位指示条快速判断当前泵的工作状态，两个橙色的状态指示条分别对应自动和手动档位，泵组通电工作时对应档位的指示条会点亮，不需要凑近面板就能远距离识别工作状态。

从结构设计的角度看，这款控制组件的内部预留了足够的接线空间，面板背部的接线端子区域做了防水挡边设计，配合面板安装时在接触面加装的密封胶圈，能够达到船用设备要求的防溅水等级，避免舱底飞溅的海水渗入接线区域造成短路故障。面板上的品牌标识和产品名称标识都做了和面板一体的注塑成型处理，不是后期粘贴的铭牌，不会因为长期受舱内温度变化、湿度影响出现铭牌翘边脱落的问题。

在实际船舶应用场景中，这类舱底泵控制组件一般安装在驾驶舱侧边或者舱底入口附近的舱壁上，安装高度距离舱底甲板一般在30到50厘米之间，既能够避免舱底意外积水没过面板造成进水故障，也方便船员在日常巡检时快速操作切换泵的工作模式。自动模式下控制组件会联动舱底的液位传感器，当舱底积水达到设定液位高度时自动启动舱底泵向外排水，水位降到安全液位后自动停泵，不需要船员手动操作，适合船舶航行过程中的自动排水值守；手动模式则用于舱底大量进水的应急排水场景，船员切换到手动档位后泵组会持续满负荷工作，快速排出舱内积水；关闭档位则用于船舶长期停靠、设备检修时切断泵组的控制电源，避免误触发或者设备长期带电造成的损耗。

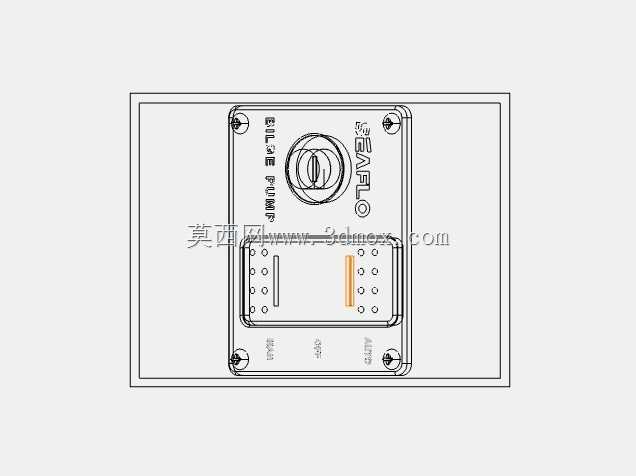

建模过程中对面板上的每一个细节都做了还原，包括旋钮的转动间隙、档位切换的卡位结构、安装孔的沉头角度、状态指示条的透光槽结构，这些细节都是实际生产装配中需要重点管控的尺寸，比如旋钮和面板开孔之间的单边间隙控制在0.3毫米，既能够保证旋钮转动顺畅不卡滞，也能避免间隙过大造成的溅水渗入问题；四个安装孔的中心距严格按照船用通用配件的安装尺寸设计，替换旧款控制开关时不需要重新在舱壁上打孔，直接替换原有面板即可，大幅降低船舶维修改装的工作量。面板整体的厚度控制在8毫米，既保证了面板自身的结构强度，在船舶航行产生振动的情况下不会出现面板变形开裂的问题，也不会因为厚度过大造成背部接线空间被过度占用，方便现场接线操作。
