实验室双目观测标准显微镜结构设计

这款双目显微镜的结构设计，首先要匹配常规生物、材料实验室的日常观测场景，覆盖病理切片观察、材料表面微观形貌初筛、教学实验演示等核心使用需求，日常放置在标准实验台面上使用，底部基座的尺寸控制在适配常规实验台承重区域的范围，不会占用过多操作空间，同时基座内置的配重结构经过重心校核，即便镜臂调整到最大前倾角度，整机也不会出现倾覆风险，安装边界上预留了底部外接透射光源的走线空间，不需要额外在台面上开凿走线槽，适配绝大多数现有实验室的台面布局。

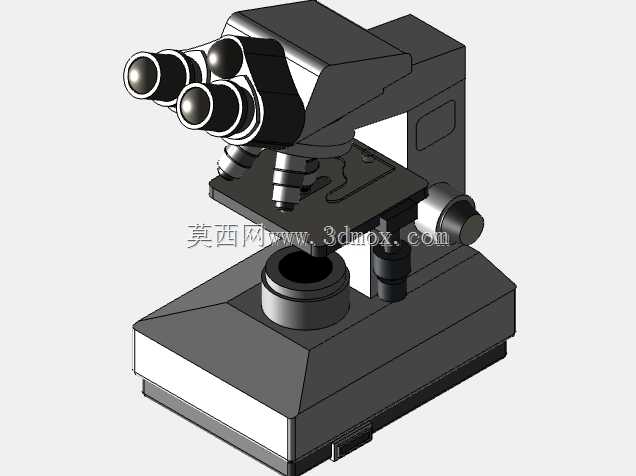

从功能特性来看，采用三目镜筒的结构布局，其中两路供观测者双目直接观测，第三路可外接图像采集设备，满足观测过程的图像记录需求，目镜筒的倾角设置为符合人体工程学的45度，观测者长时间保持坐姿操作也不会产生颈部疲劳，同时目镜筒的瞳距调节范围覆盖55mm到75mm，适配不同瞳距的使用者，屈光度调节结构独立设置在单侧目镜筒上，方便视力存在差异的使用者快速校准观测视野。物镜转换器采用滚珠轴承式的定位结构，切换不同倍率物镜时的定位手感清晰，不会出现物镜偏移光轴的问题，转换器上预留了4个物镜安装位，可同时安装4倍、10倍、40倍、100倍的常规物镜，满足从低倍找样到高倍精细观测的全流程需求，物镜切换时的安全工作距离经过校核，即便是100倍油镜切换到位后，也不会直接挤压载物台上的玻片样本，避免样本和物镜镜片的损坏。

载物台采用双层机械移动式结构，X轴和Y轴的调节旋钮同轴布置在镜身右侧，使用者单手就可以完成样本片的移动定位，移动行程覆盖75mm×25mm的范围，适配标准尺寸的载玻片，载物台表面做了硬质阳极氧化处理，长期使用不会被样本染色剂腐蚀，也不会因为频繁放置玻片产生划痕影响平整度。调焦机构分为粗调和微调两部分，粗调的行程范围达到50mm，可快速调整物镜和样本之间的距离完成初步对焦，微调的分度值为0.002mm，满足高倍镜下的精细对焦需求，同时粗调机构设置了松紧调节环和限位装置，使用者可以根据自身操作习惯调整调焦旋钮的阻尼，限位装置则可以限制镜筒的最低下降位置，避免操作不当导致物镜撞击样本。

设计过程中首先做了光轴的同轴度校核，从底部光源到目镜的整条光路所有结构件的安装基准都统一在镜身的中心轴线上，避免因为装配偏差导致的成像畸变、视野偏移问题。所有转动配合的部位都预留了合适的公差配合间隙，既不会因为间隙过大出现结构晃动，也不会因为间隙过小导致操作卡涩，长期使用磨损后还可以通过调节螺钉消除配合间隙，延长设备的使用寿命。镜身的外壳结构采用拼接式设计，所有内部光学组件、传动组件都可以通过拆卸侧盖板完成维护更换，不需要整体拆解镜身，降低后期的维护难度。底部基座的底部设置了四个可调式橡胶脚垫，不仅可以调整整机的水平度，还可以起到防滑减震的作用，避免实验室其他设备运行产生的震动传递到显微镜上，影响高倍观测时的视野稳定性。

从实际使用的角度出发，这款结构设计没有冗余的复杂结构，所有操作部件的位置都符合常规实验人员的操作习惯，不需要额外的适应过程就可以快速上手，各个功能模块的划分清晰，生产装配过程中可以按照模块分步组装，提升装配效率，后期如果需要升级功能，比如增加荧光观察模块、偏光观察模块，也可以在现有镜身结构基础上直接加装对应组件，不需要重新开模制作主体结构，具备不错的功能拓展性。
