立式单缸往复式蒸汽机结构设计

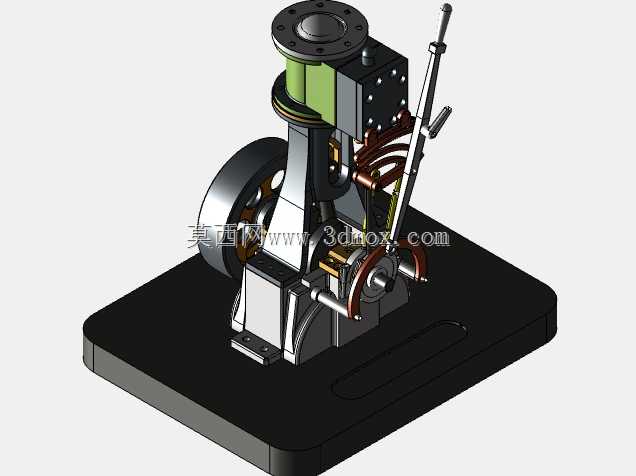

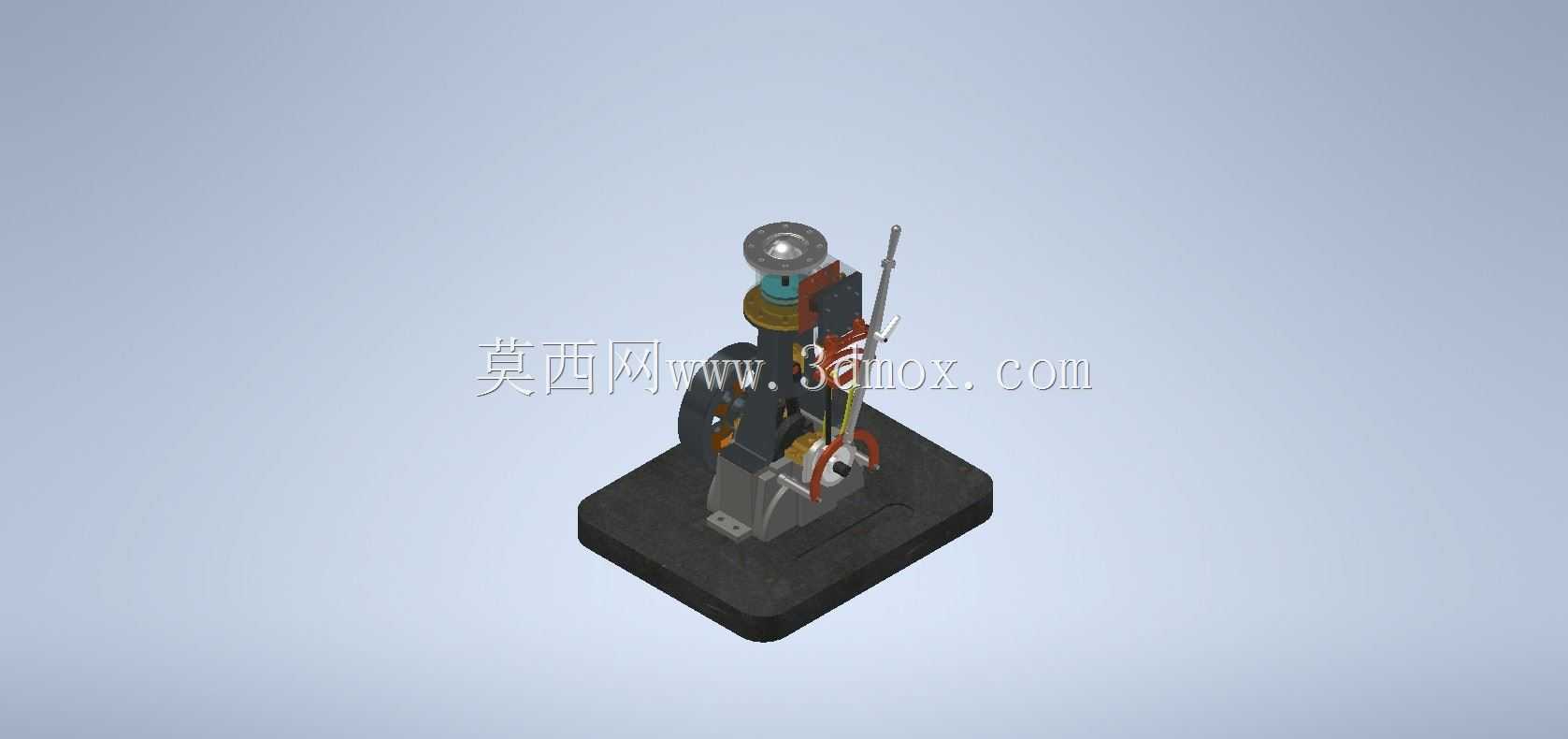

这款立式单缸往复式蒸汽机的三维结构设计，完整还原了早期热力动力设备的核心传动逻辑，在教学演示、复古动力装置复刻、小型动力实验场景中有着不可替代的应用价值。不同于卧式蒸汽机的横向布局，该结构采用立式缸体排布，大幅压缩了设备的水平安装占地空间，底座采用带安装槽的厚重平板结构，安装时可通过T型螺栓直接固定在实验台或设备基座上，底座边缘做了圆角过渡处理，既避免装配过程中的锐边磕碰，也能提升整体结构的抗振性能，设备运行时的往复惯性力可通过厚重底座直接传导至安装面，降低整机振动幅度。

从实际功能逻辑来看，该设备通过蒸汽进入缸体推动活塞做上下往复运动，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，最终通过输出轴向外输出旋转扭矩。设计过程中，缸体与活塞的配合间隙做了针对性的公差预留，既保证活塞往复运动的顺畅性，也能减少蒸汽泄漏带来的动力损耗；缸体侧面布置的操纵杆组件，可通过控制进汽阀的开度调整蒸汽进汽量，实现输出转速与扭矩的调节，操纵杆的铰接位置做了耐磨衬套的结构设计，长期反复操作也不会出现铰接松旷的问题。缸体顶部的法兰端盖采用螺栓圆周均布的紧固方式，便于后期拆解维护活塞与密封组件，端盖与缸体的结合面预留了密封槽安装位置，可适配不同材质的密封垫片满足不同蒸汽压力下的密封需求。

传动侧的飞轮采用大直径轮缘结构，利用轮缘的转动惯量储存动能，抵消活塞往复运动到达上下止点时的动力死点问题，保证输出轴旋转的连续性，飞轮与曲轴的连接采用平键周向定位加轴端挡圈轴向固定的方式，可传递较大扭矩同时避免飞轮运转时出现轴向窜动。曲轴的支撑部位设计了分体式轴承座结构，装配时可先将曲轴与连杆组件预装完成后再扣合轴承座上盖，大幅降低装配难度，轴承座与底座的连接采用内六角圆柱头螺栓，沉头孔设计可避免螺栓头突出底座平面影响安装平整度。

设备侧面布置的铜质管路为进排汽通道，管路走向沿着缸体与支架的间隙排布，既避免管路与运动部件出现干涉，也能通过合理的弯曲半径减少蒸汽流动的阻力损失，管路连接部位采用扩口式接头结构，无需额外焊接即可保证密封性能，也便于后期根据实验需求调整管路走向。整机的支架部分采用筋板加强的箱型结构，在缸体支撑部位与曲轴支撑部位之间设置了多道加强筋，可承受活塞往复运动带来的交变载荷，避免长期运行出现支架变形的问题。

从安装边界来看，整机的重心落在底座几何中心位置，安装时无需额外做配重调整，输出轴的中心高与底座安装面保持固定尺寸，可直接与同中心高的负载设备通过联轴器对接，减少对接时的调整工作量。所有运动部件的外轮廓都在底座的投影范围之内，外围没有突出的尖锐结构，安装时无需预留过大的周边安全间隙，适合在空间有限的教学实验室、小型动力实验台架上布置。设计过程中对所有运动部件做了运动干涉仿真验证，活塞在全行程运动、操纵杆在全角度摆动、飞轮整周旋转时，各部件之间都保留了足够的安全间隙，不会出现运动卡滞或部件碰撞的问题。
