剖解式滚子轴承三维结构设计

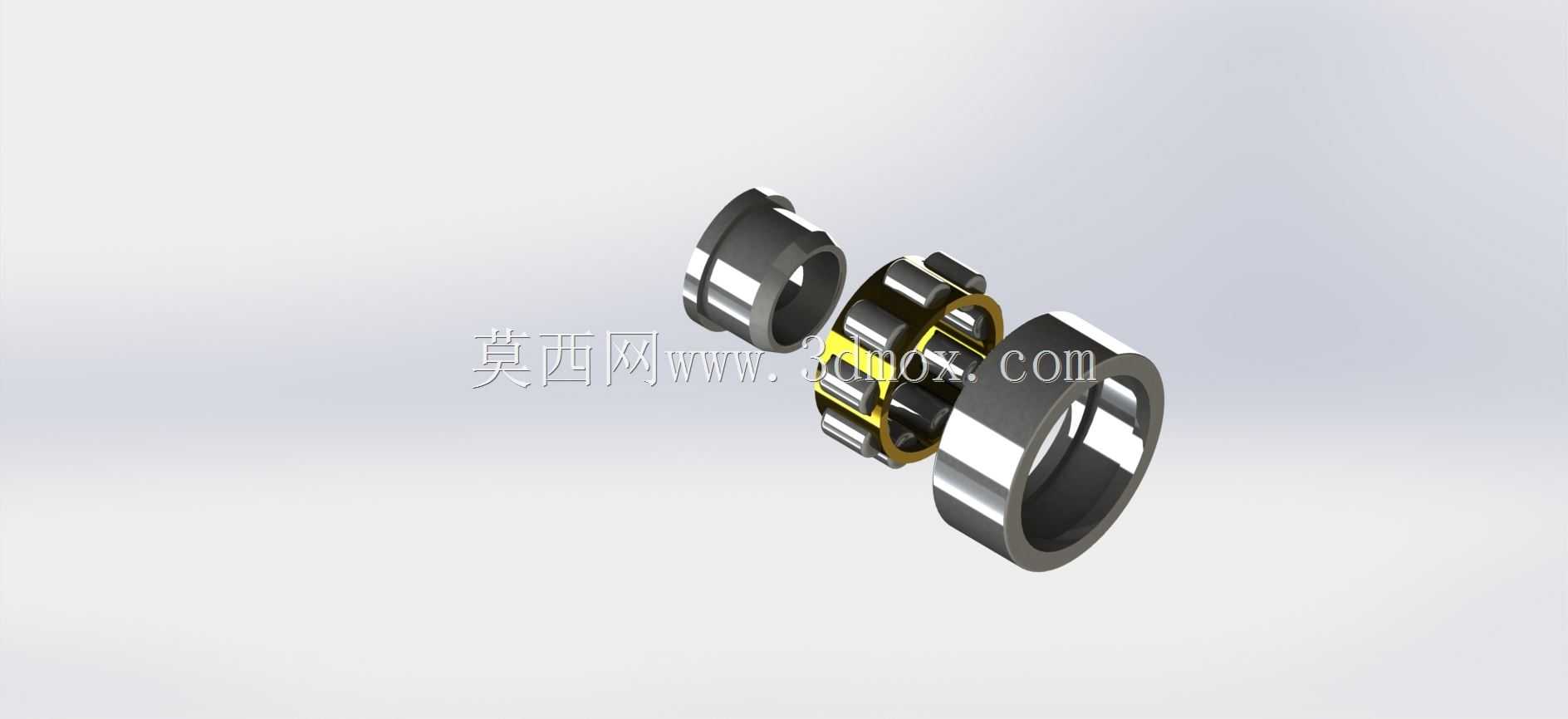

这款滚子轴承采用剖分展示的结构形式，将内圈、外圈、滚动体、保持架四个核心组成部分沿轴向拆分排布，能直观呈现各部件的装配关系与配合公差逻辑，在做传动系统选型校核、装配工艺演示时，这类拆分结构的模型可以帮结构工程师快速理清装配顺序，避免实际装配时出现滚子卡滞、保持架错位的问题。从实际应用场景来看，这类滚子轴承多用于中等载荷、中等转速的传动部位，比如中小型电机输出端、输送机辊筒支撑位、减速机中间轴支撑点，相比同尺寸的深沟球轴承，它的径向承载能力要高出40%左右，能承受一定范围内的短时冲击载荷，适合工矿环境存在小幅振动的作业场景。

从设计思路上看，模型还原了实体轴承的核心配合逻辑：内圈与轴采用过盈配合，过盈量控制在轴径的0.02‰-0.05‰区间，保证运转时内圈与轴同步转动无相对滑移；外圈与轴承座孔采用过渡配合，方便后期检修拆卸，同时能补偿少量的座孔加工形位误差。滚动体采用圆柱滚子结构，滚子与滚道的接触形式为线接触，相比点接触的球轴承，接触应力分布更均匀，相同额定动载荷下的径向安装尺寸可以做得更小，适合安装空间受限的传动布局。保持架采用兜孔式结构，兜孔间隙控制在滚子直径的1%-2%，既可以将滚子均匀分隔避免相互摩擦，又能预留足够的润滑脂存储空间，保证运转时滚子表面能形成持续的油膜，降低磨损速率。

从安装边界来看，模型还原的轴承内圈端面设计有拆卸倒角，方便使用拉马进行拆卸作业，不会在拆卸时损伤内圈滚道；外圈两端设计有密封槽位，可以根据使用场景加装接触式或非接触式密封圈，阻挡外界粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏。在做整机三维布局时，这类轴承的安装位需要预留足够的轴向定位空间，内圈靠轴肩定位，轴肩高度不能超过内圈倒角的高度范围，否则会导致轴承无法安装到位；外圈靠轴承座孔的挡肩定位，挡肩处需要设计退刀槽，方便加工时保证挡肩端面的垂直度，避免轴承安装后出现偏载，导致运转时温升过高、提前失效。

在实际选型匹配时，这类滚子轴承的极限转速比同尺寸球轴承低15%左右，不适合轴向载荷较大的工况，如果传动部位存在复合载荷，需要搭配推力轴承组合使用。模型拆分展示的结构也能清晰呈现各部件的加工基准：内圈和外圈的滚道是核心加工面，圆度、圆柱度公差需要控制在IT5级以上，滚道表面粗糙度要达到Ra0.8以下，才能保证滚子运转平稳，降低运转噪音；滚子的直径一致性公差要控制在1μm以内，避免出现个别滚子受力过大导致的点蚀问题。保持架采用冲压钢材质时，需要做去毛刺处理，防止运转时毛刺脱落进入滚道，造成轴承卡滞；如果采用尼龙保持架，要注意使用环境温度不能超过120℃，避免保持架受热变形失效。

在装配工艺层面，拆分结构能直观展示装配顺序：先将保持架与滚子组合成滚动体组件，再将内圈压入滚动体组件的内孔，最后压入外圈，装配时要注意压力只能施加在待压入的套圈端面，不能通过滚动体传递压力，否则会造成滚道和滚子表面的压痕，直接影响轴承的使用寿命。润滑方式上，这类轴承可以采用脂润滑或者油润滑，低速工况下采用脂润滑时，注脂量控制在轴承内部空腔的1/3-1/2即可，注脂过多会导致运转时搅脂发热，造成温升过高；高速工况下采用油润滑时，要控制润滑油的粘度，根据运转转速选择对应粘度等级的轴承油，保证油膜能稳定形成。
