切向振荡加工执行模组结构设计

　　这套切向振荡加工执行模组，主要面向小幅值高频切向加工场景设计，常见应用覆盖柔性材料精密切割、薄壁件微幅振削、精密表面光整加工等工序，可直接集成到桌面级加工设备、小型自动化专机的执行端，作为末端加工动作输出单元使用。从实际落地的工况需求出发，设计之初就优先考虑了通用件适配性，整套结构除了定制加工的凸轮零件外，其余连接、传动、导向类零件均采用市场流通的标准件，大幅降低了小批量试制的加工成本与采购周期，不需要开模或者定制特殊规格的紧固件、轴承类零件，普通机加工车间即可完成整机组装调试。

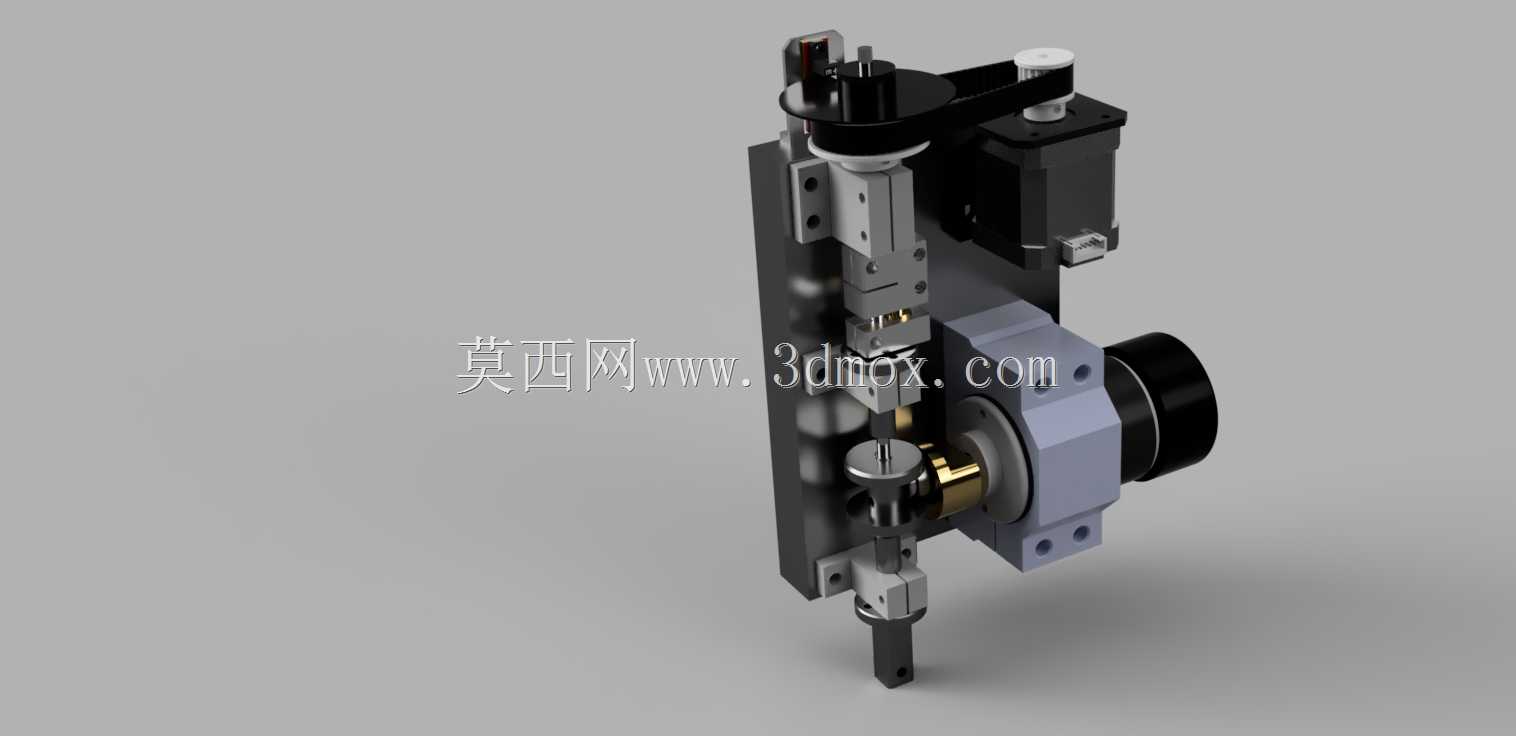

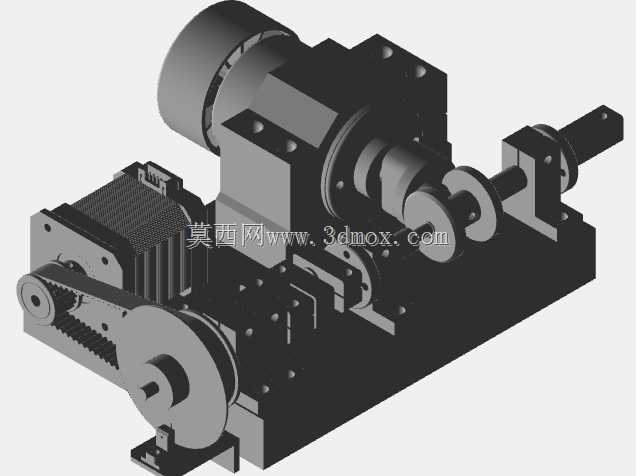

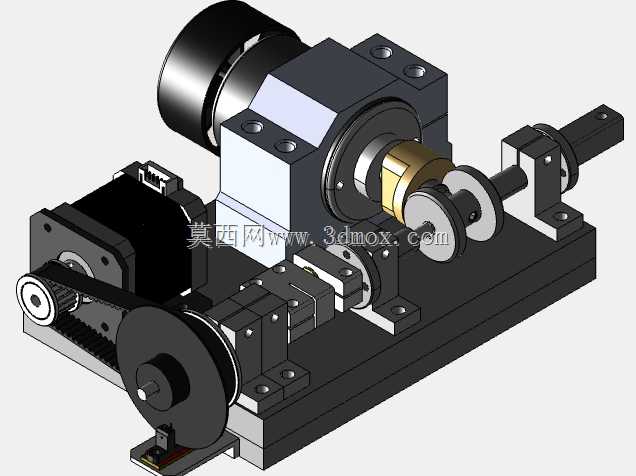

　　结构的动力输入分为两部分，侧置的动力单元负责输出旋转动力，通过同步带传动将动力传递到上部的凸轮轴，凸轮采用3mm行程设计，这个行程参数是匹配常见的小幅值振荡加工需求设定的，既可以满足柔性材料切割时的刃口往复振荡幅度要求，也不会因为行程过大导致导向部位承受额外的侧向冲击。下部的主轴单元负责装卡加工刀具，输出旋转切削动力，两个动力单元的运动通过中部的连接摆架实现耦合，摆架通过直线导轨与安装基板连接，保证振荡动作的直线度，避免振荡过程中出现刃口偏摆导致的加工精度超差。

　　安装基板采用整块板式结构设计，所有功能组件都直接固定在基板的正面安装面上，安装孔位按照标准工业铝型材的间距设置，既可以直接通过螺栓固定在设备的安装立板上，也可以搭配转接法兰安装在多轴运动平台的滑台上，安装边界的预留空间充分考虑了周边走线、防护件安装的需求，不会出现组件干涉的问题。导向部位采用微型直线导轨搭配滑块的结构，相比光轴导向结构，这种导向形式的侧向抗扭能力更强，在高频振荡工况下的间隙保持性更好，长期运行也不会因为导向间隙变大导致加工振纹。凸轮与摆架的接触部位加装了微型推力轴承，将滑动摩擦转化为滚动摩擦，降低凸轮工作面的磨损速度，同时减少动力传输过程中的损耗，保证振荡动作的输出一致性。

　　刀具装卡部位采用标准的弹性夹头结构，可以兼容常见直径的杆状加工刀具，不需要定制特殊的装卡配件，换刀操作只需要锁紧夹头螺母即可完成，现场调试的便捷性较高。整套结构的传动链路做了动平衡适配，凸轮轴上加装了配重块，抵消高频振荡过程中产生的往复惯性力，降低设备运行时的整体振动，避免振动传递到设备机架上影响其他工序的加工精度。从结构布局来看，动力单元、传动单元、执行单元沿基板纵向排布，整体厚度控制在较小的尺寸范围内，适合安装在空间紧凑的小型加工设备内部，不会占用过多的设备内部空间。调试过程中只需要调整凸轮的初始相位，就可以改变振荡动作的起始位置，匹配不同的加工工艺参数需求，不需要对结构件做额外的修改。所有的传动部位都预留了润滑注油孔，日常维护时不需要拆解结构即可完成润滑脂加注，降低长期使用的维护成本。连接部位的紧固件都采用防松设计，在高频振荡的工况下不会出现螺栓松动导致的结构移位问题，保证长期运行的结构稳定性。
