开源数控机床用切向振荡刀结构设计

　　在桌面级开源数控加工设备的实际应用场景中，常规固定刀具在处理柔性非金属材料、薄型金属箔材时，常出现切削阻力大、材料粘刀、切口毛边严重的问题，切向振荡刀的结构设计正是针对这类加工痛点展开。这套结构的核心功能是通过驱动端带动刀头沿切削切向做高频小幅往复振动，让刀具在进给过程中始终保持断续切削状态，大幅降低连续切削带来的材料形变与切削热累积，适配皮革、薄铝板、碳纤维预浸料、泡棉等多种难加工材料的轮廓裁切作业。

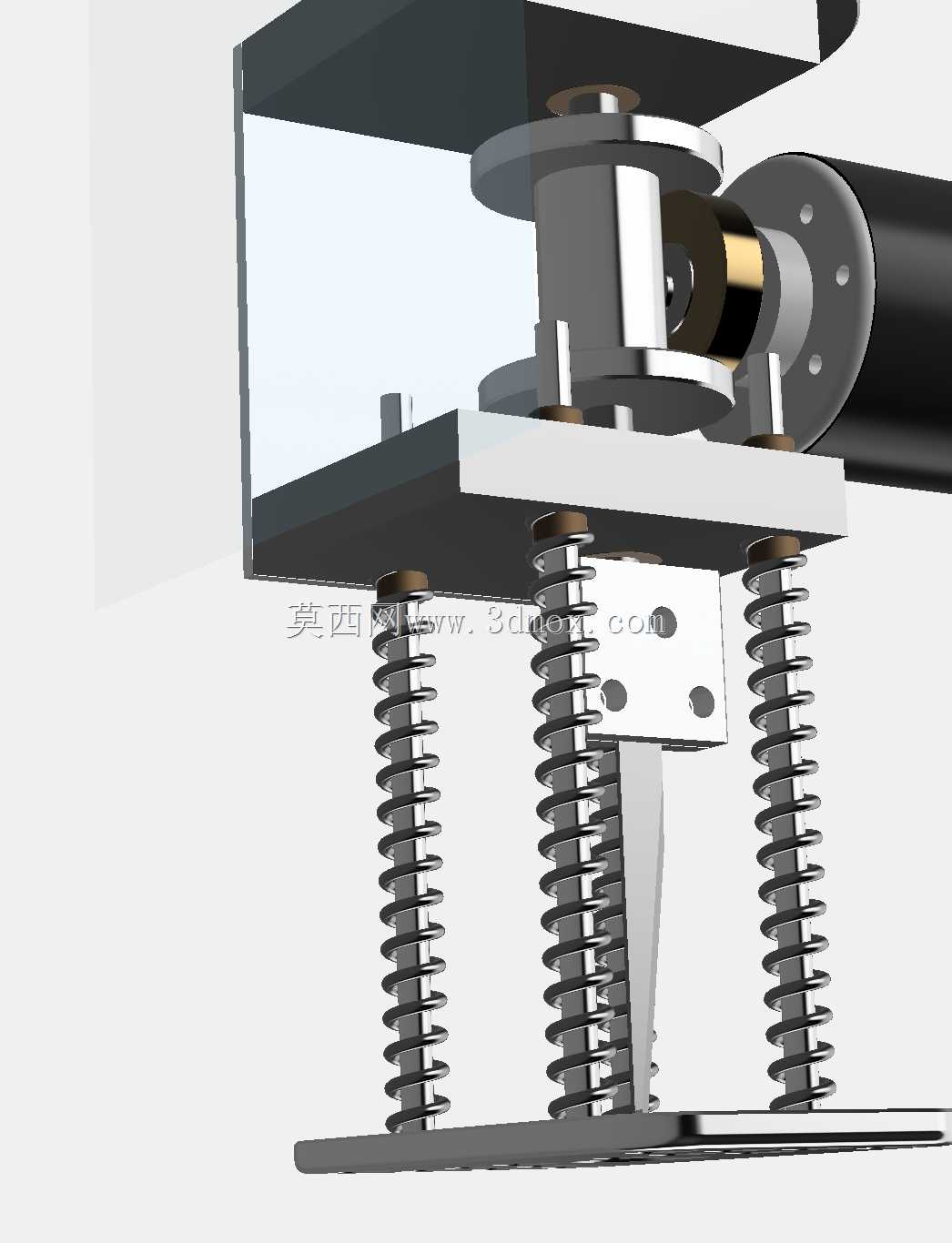

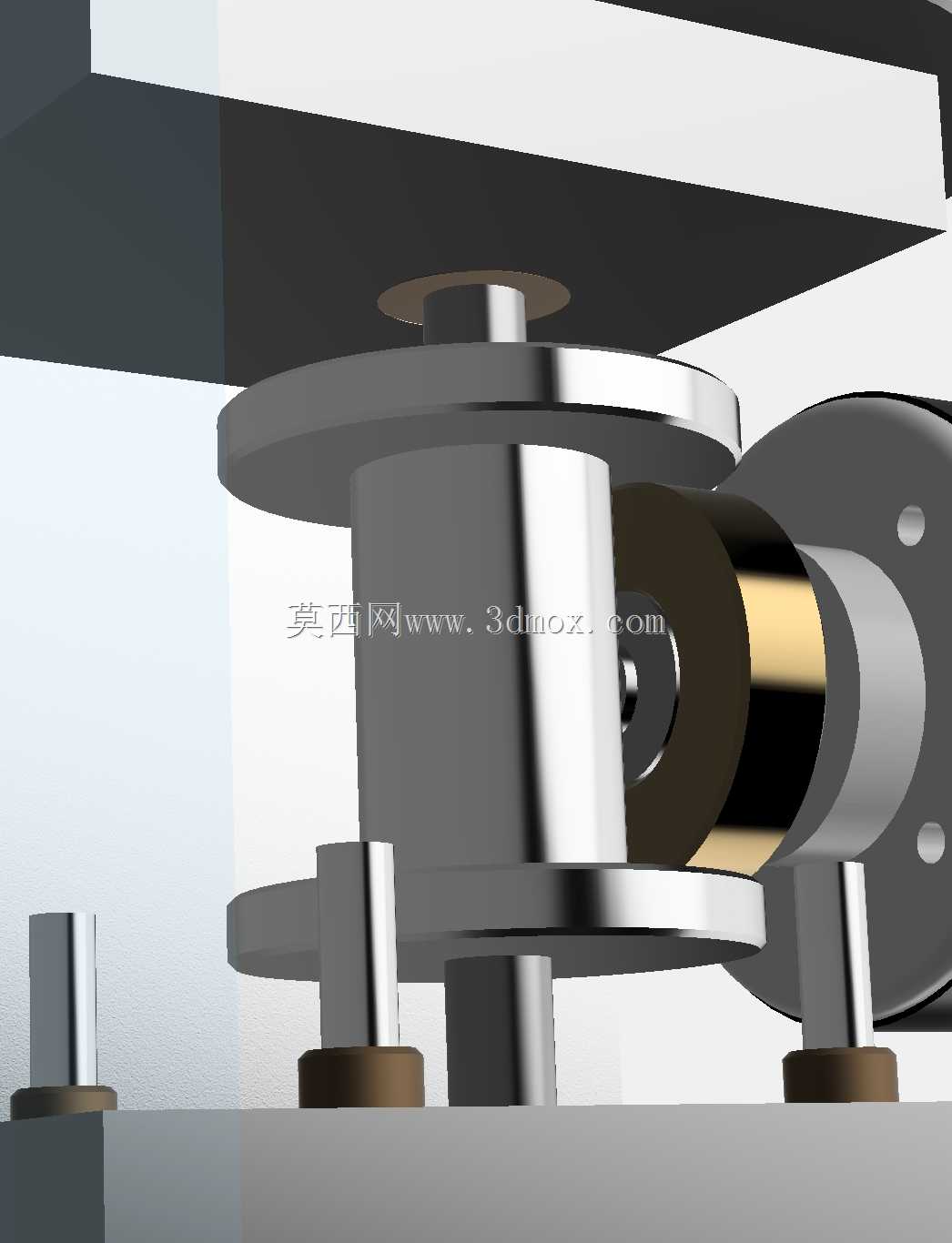

　　从结构设计思路来看，整套振荡刀采用同轴布局的动力传递路径，驱动单元的旋转输出通过偏心转换结构转化为刀杆的轴向高频振荡，偏心量的取值经过反复校核，既保证足够的切削振幅降低进给阻力，又不会因振幅过大导致刀头偏摆影响加工精度，整套传动副的配合间隙控制在微米级，避免高速振荡过程中出现结构异响与精度损失。刀头夹持部分采用快换式结构设计，无需额外专用工具即可完成不同规格刀片的更换，夹持端的锁紧力经过匹配设计，既能承受高频振荡带来的交变载荷，又不会压伤刀杆表面影响重复定位精度。

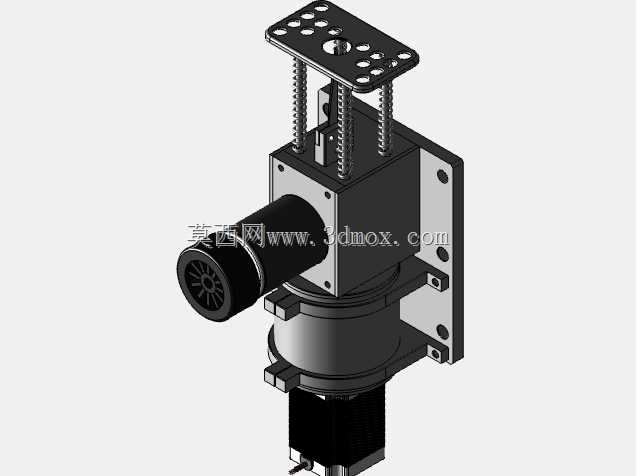

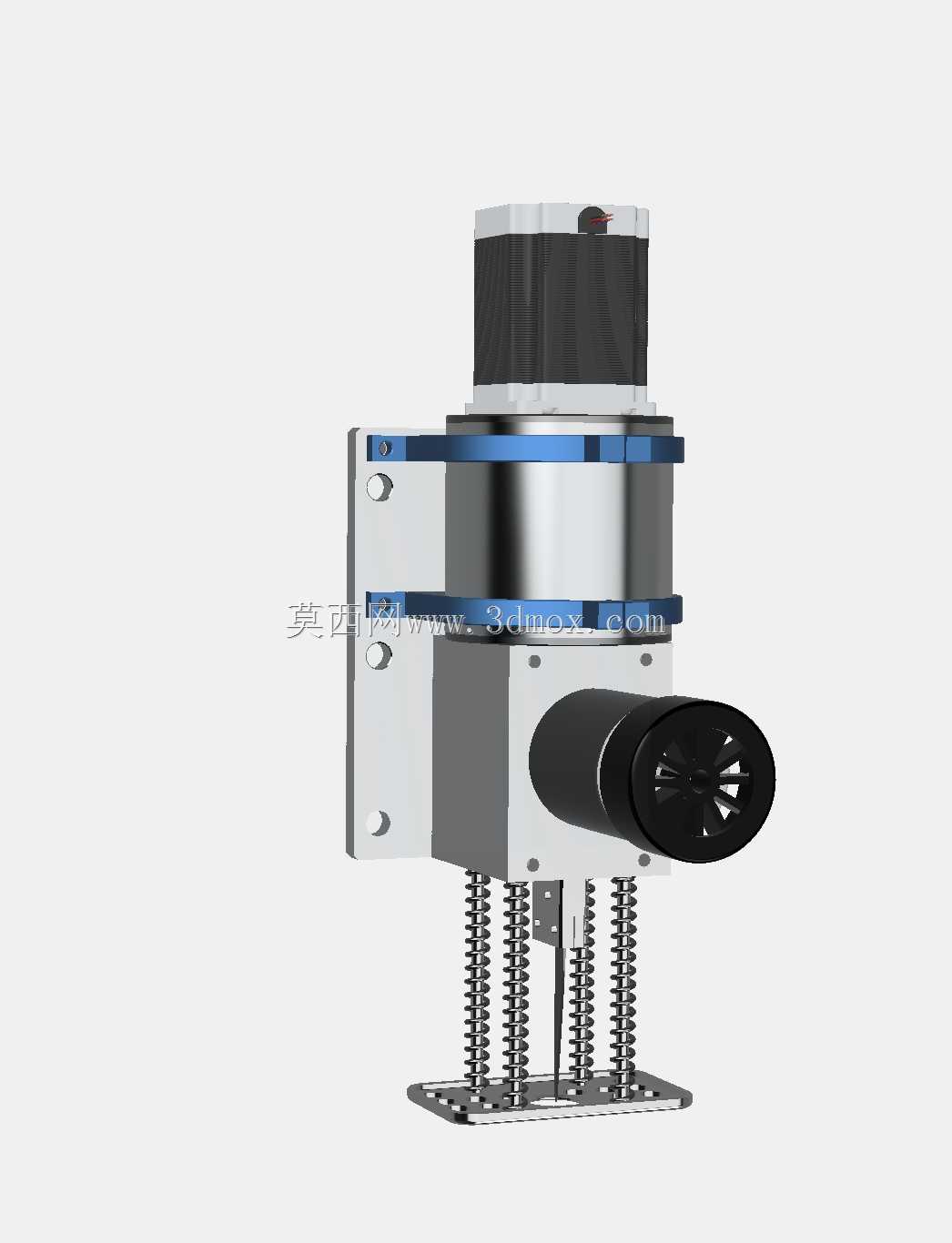

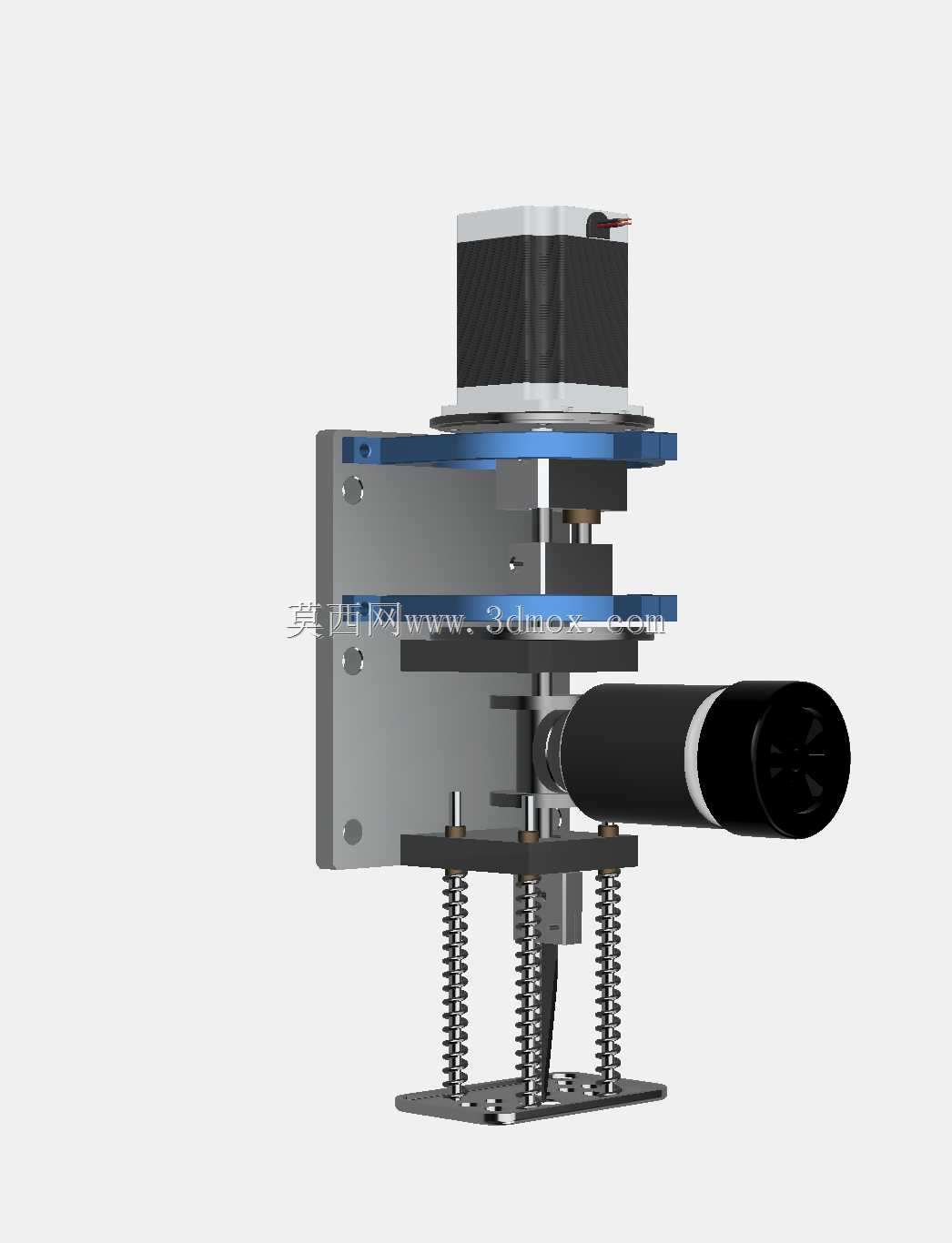

　　从安装边界来看，整套振荡刀的安装法兰尺寸适配主流开源数控设备的主轴安装位，可直接替换原有雕刻主轴实现裁切功能拓展，整体径向尺寸控制在紧凑范围内，加工过程中不会与工件夹具、台面防护结构产生干涉，轴向行程预留足够的浮动空间，可适配不同厚度材料的加工需求，刀头伸出长度可根据加工深度灵活调整，调整后通过侧面锁紧螺钉固定，保证加工过程中刀头无窜动。结构中的导向部分采用耐磨衬套与刀杆精密配合，衬套选用自润滑材质，长期高频往复运动无需额外加注润滑脂，减少日常维护工作量，同时衬套与安装座采用过盈配合装配，避免振荡过程中衬套移位导致的导向精度下降。

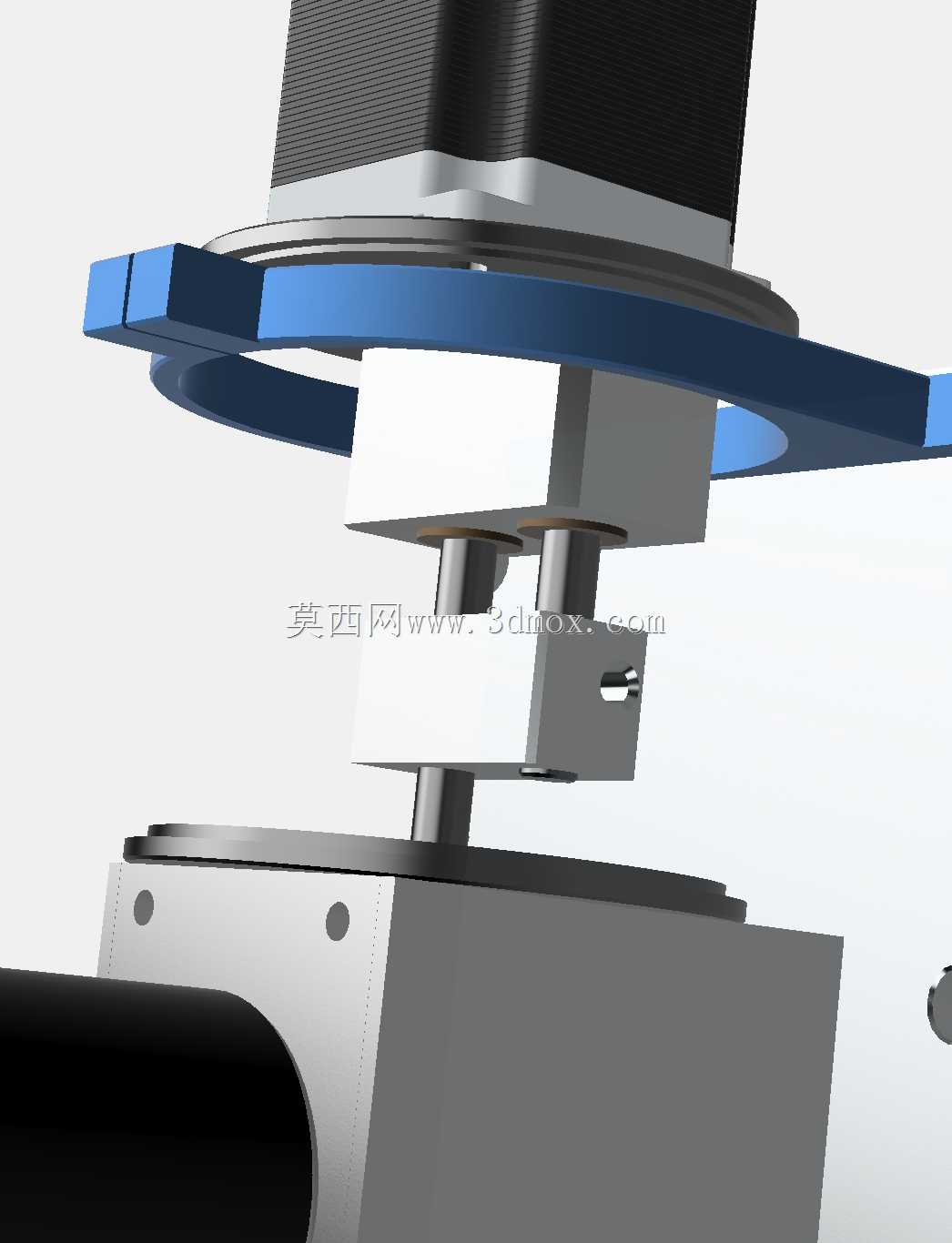

　　驱动端与振荡转换结构之间设置有缓冲阻尼件，可吸收高频振荡产生的反向冲击力，降低振动向机床本体的传递，避免机床其他运动轴因受迫振动影响加工精度。在实际加工场景中，这套切向振荡刀可配合设备的运动路径规划，实现复杂轮廓的高精度裁切，相比传统铣削加工，振荡刀切削时无切屑飞溅，加工噪音更低，针对薄型柔性材料的加工边缘质量远优于常规刀具，不需要后续二次修边处理。整套结构的受力部件均经过刚度校核，在额定振荡频率下长期工作不会出现结构疲劳变形，连接部位的紧固件均采用防松设计，避免高频振动下紧固件松脱导致的结构故障。刀头部分设置有防护结构，可防止加工过程中碎屑进入传动机构内部，延长整套部件的使用寿命，同时防护结构与刀杆之间采用非接触式密封，不会额外增加刀杆运动的摩擦阻力。从装配逻辑来看，整套结构采用模块化设计，各个功能单元可独立拆解维护，当某一部件出现磨损时，仅需更换对应零件即可完成维修，不需要整体更换整套刀组，降低开源设备用户的使用成本。
