工业对流烤箱钣金结构三维设计

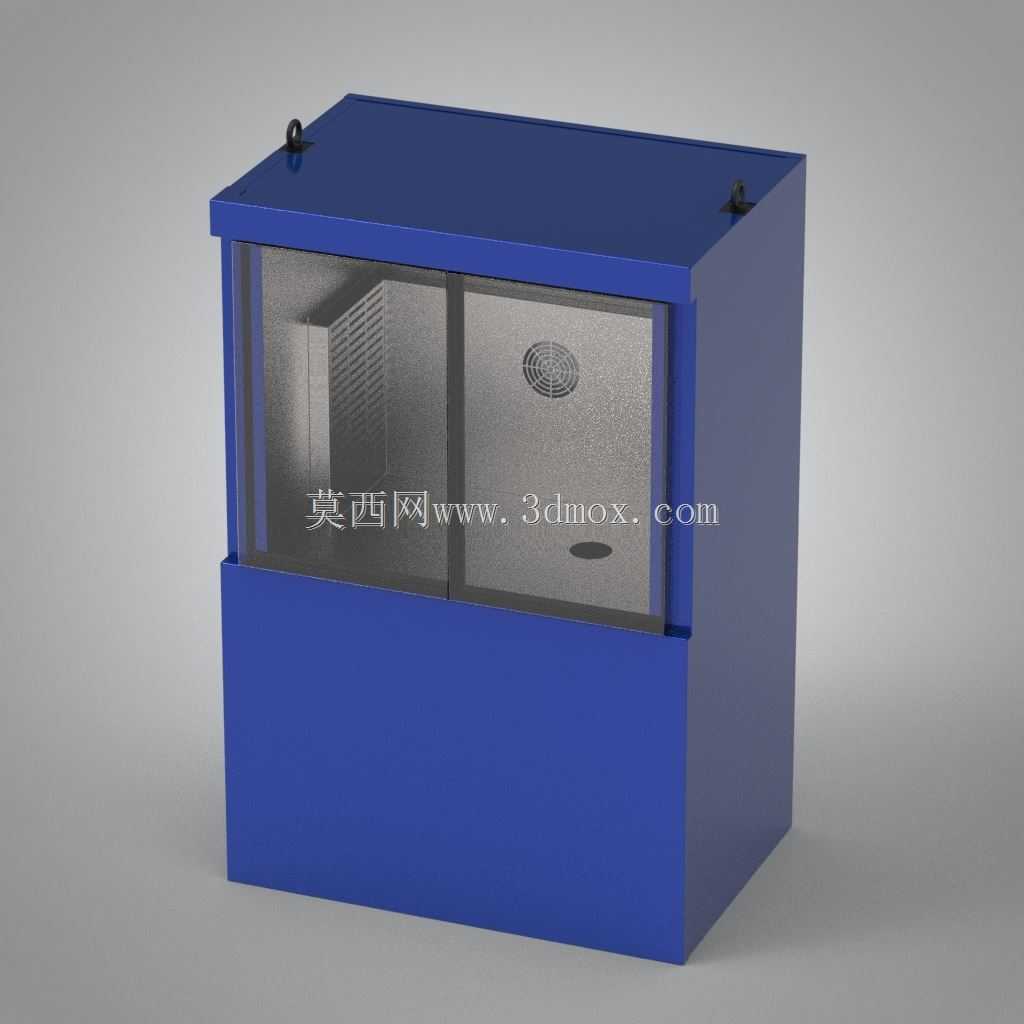

　　这款工业对流烤箱的结构设计，核心围绕批量工件的均匀加热需求展开，在工业生产场景中，这类设备常被用于电子元器件老化、五金工件除氢、塑胶件定型、涂层固化等工序，区别于家用烤箱，工业场景对温度场均匀性、结构耐用性、安装适配性的要求要严苛得多。从整体结构来看，设备采用立式方箱布局，外壳主体为冷轧钢板折弯焊接成型的钣金结构，底部设置整板式承重底座，顶部预留吊环安装位，既满足车间内叉车转运的底部空间要求，也适配行车吊装的移位需求，整体外轮廓方正，没有突出的外置部件，能够紧贴车间墙面布置，减少生产区域的空间占用。

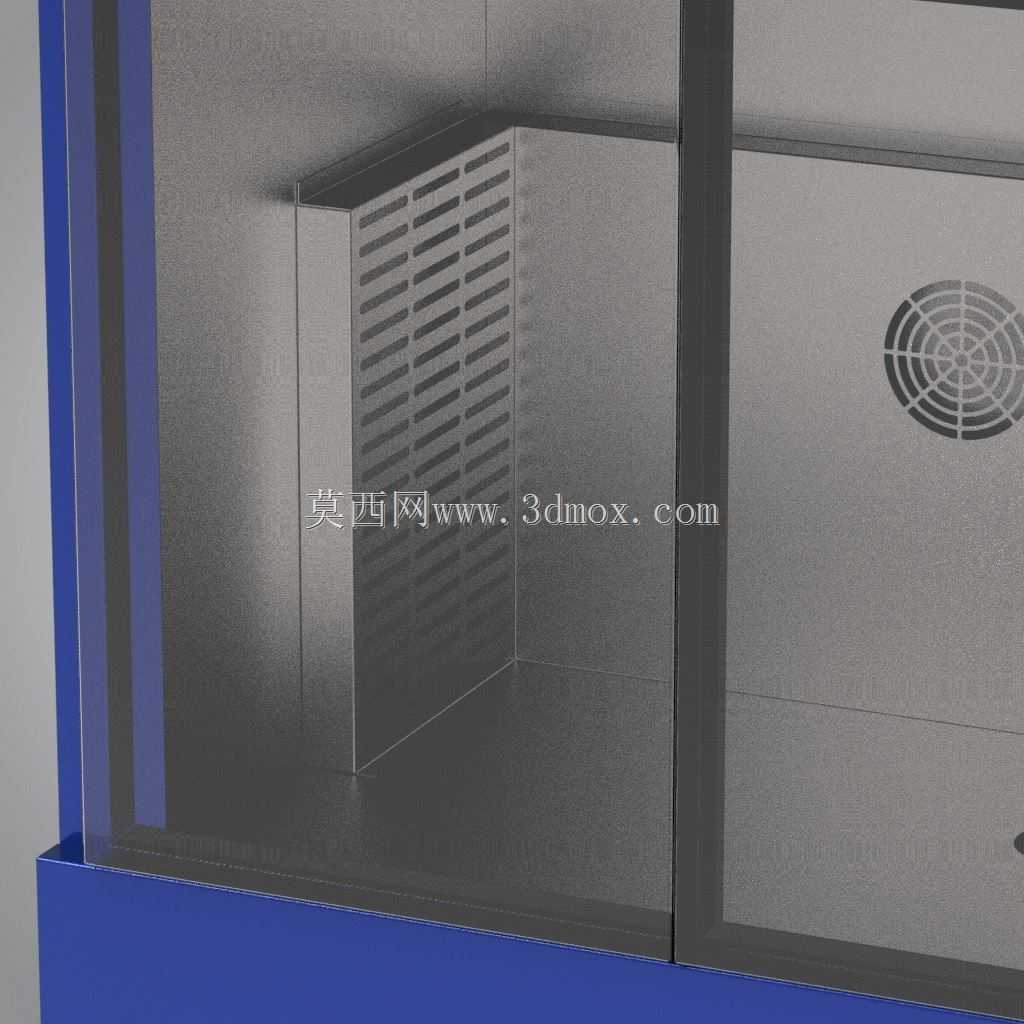

　　设备正面设置双开门观察窗结构，观察窗采用耐高温钢化玻璃内嵌安装，门框周边做折弯翻边处理，配合耐高温硅橡胶密封条实现腔体密封，减少热量外泄；门体上的观察窗可以让操作人员无需开门就查看内部工件的加热状态，避免频繁开门导致的腔体温差波动，影响工件处理质量。腔体内部的对流循环结构是设计核心，顶部内置离心风轮与导流板，加热元件布置在腔体侧部的风道内，通过风轮驱动形成水平方向的循环对流，让腔体内各个位置的温度差控制在较小范围内，避免传统静态加热烤箱存在的局部过热、上下温差大的问题，保证同批次处理的工件受热一致性。

　　钣金件的设计充分考虑了加工工艺性，所有折弯边都预留了合理的折弯半径，焊接位置采用间断焊加打磨整平的工艺处理，外表面做喷塑处理，既提升耐腐蚀性能，也方便日常生产中的清洁维护；腔体内部采用不锈钢板材制作，避免长期高温环境下出现锈蚀脱落，污染待处理工件。设备的安装边界设计充分考虑车间现有布局，背部预留电气接线与排风接口的安装空位，不需要额外在侧面预留操作空间，正面的门体开启角度可以达到180度，方便工件的取放与内部清洁，底部的支撑脚可以调节高度，适配车间地面不平整的安装场景，保证设备放置平稳。

　　在结构强度设计上，箱体的侧板、背板都设置了向内的压型加强筋，在不增加板材厚度的前提下提升整体结构刚性，避免长期高温环境下出现钣金变形，导致门体密封失效；顶部的吊环位置做了加强板焊接处理，满足满负载状态下的吊装强度要求，不会出现吊装变形的问题。从功能适配角度，这款结构可以适配不同的温度区间配置，根据用户的实际工艺需求更换对应的加热元件与保温层厚度，钣金主体结构不需要做大幅修改，具备较好的通用性，能够覆盖从低温烘干到中高温热处理的多数工业加热工序需求。
