带复杂曲面叶片的离心式流体叶轮结构

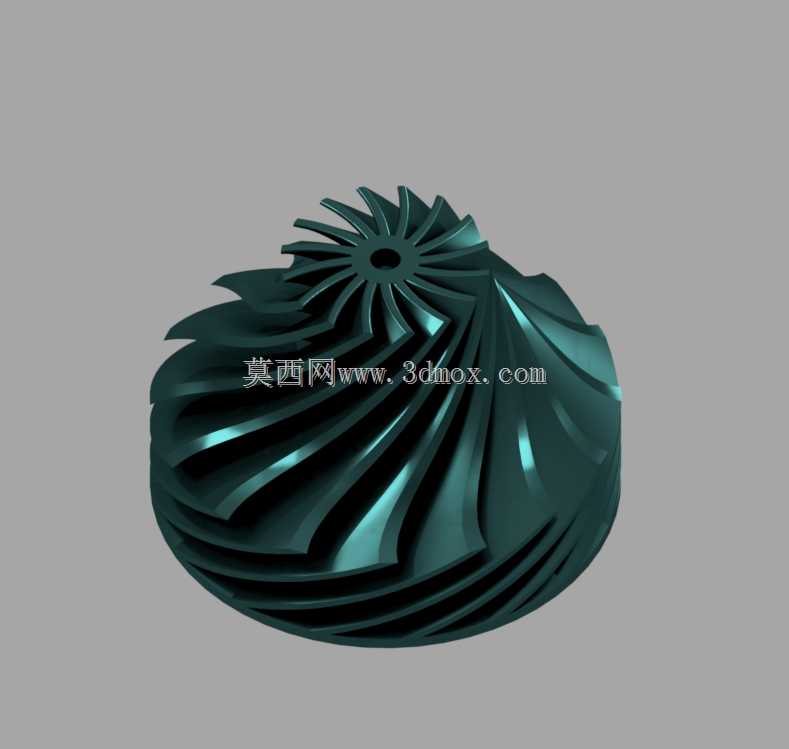

　　这类带空间扭曲叶片的离心式叶轮，是流体输送类设备的核心做功部件，常见于中低压离心通风机、小型离心水泵、涡轮增压器压气机端以及部分物料气力输送系统中，核心作用是通过自身高速旋转，将输入的轴功转化为流体的压力能与动能，完成流体的增压与输送过程。从结构设计逻辑来看，该叶轮采用闭式轮盘结构，轮盘中心设置同轴安装孔，用于和传动轴配合传递扭矩，安装孔周边做了局部加厚处理，避免高速旋转时孔位处应力集中导致的结构失效，轮盘外缘的叶片采用后弯式空间扭曲构型，每一片叶片的型线从进口端到出口端都按照流体流动迹线做了连续顺滑的曲率过渡，能够有效降低流体在叶片流道内的流动分离损失，减少叶轮工作时的涡流噪声，提升设备的运行效率。叶片与轮盘的衔接位置做了等半径圆角过渡处理，既可以降低流道内的流体阻力，也能避免直角衔接处的应力集中，提升叶轮整体的结构强度，适配更高的工作转速。在安装边界设计上，叶轮中心安装孔的公差配合通常选用H7/k6的过渡配合，能够保证和传动轴的同轴度，避免高速旋转时出现动平衡超标导致的振动问题，安装时需要配合轴端挡圈或者锁紧螺母完成轴向定位，防止运行过程中叶轮发生轴向窜动。叶轮的整体轴向尺寸紧凑，轮盘背面为平整平面，能够和设备的密封端盖保持合理的装配间隙，既不会发生运动干涉，也能减少流体从轮背间隙的泄漏损失。

　　从实际应用场景来看，这类叶轮在不同工况下的设计侧重点有明显区别：用于通风换气场景时，叶片厚度会做适当减薄处理，降低叶轮自身转动惯量，适配电机直接驱动的高速运行工况，流道宽度设计偏大，能够输送大流量的低压气体；用于清水输送的小型离心泵场景时，叶片表面会做更高的表面光洁度要求，减少水流的沿程阻力损失，同时叶片数量会根据扬程需求做匹配调整，高扬程工况下适当增加叶片数量，低扬程大流量工况下减少叶片数量来拓宽流道过流面积；用于涡轮增压器压气机端时，叶轮会选用高强度轻质合金材质，叶片型线的精度要求更高，能够耐受每分钟数万转的超高转速，同时满足高温进气环境下的结构强度要求。

　　设计这类叶轮的三维模型时，首先需要确定核心设计参数：包括设计流量、设计扬程/全压、工作转速、进出口直径比，再通过速度三角形计算得到叶片进出口的安装角，之后通过曲面放样功能构建单张叶片的空间扭曲型面，再通过圆周阵列得到全部叶片结构，最后和轮盘、轮毂部分合并为整体结构，建模过程中需要重点检查叶片与轮盘衔接处的曲率连续性，避免出现曲面褶皱或者尖角，否则后续做流体仿真分析时会出现局部网格质量差、计算结果失真的问题，同时也会影响后续的加工或者3D打印成型效果。完成基础建模后还需要对叶轮做动平衡校核，计算整体结构的质心是否落在旋转轴线上，对于质量偏差的位置可以通过在轮盘背面去重的方式做动平衡校正，保证叶轮高速运行时的稳定性。

　　这类叶轮的流道为半封闭螺旋结构，流体从叶轮中心轴向进入，在叶片的推动下沿流道径向甩出，在叶轮外缘处获得较高的流速，之后通过配套的蜗壳结构将动压转化为静压，最终输送到管路系统中。叶片的出口角设计是影响叶轮性能的核心参数，后弯式叶片的出口角小于90度，相比径向叶片和前弯叶片，具备效率更高、运行稳定、功率曲线平缓的特点，不会出现过载烧坏驱动电机的问题，非常适合民用通风、给排水这类对运行可靠性要求高的场景。在安装适配性上，这类叶轮的中心安装孔可以根据不同的传动轴径做调整，轮盘背面可以根据密封需求设计对应的密封槽位，适配机械密封或者填料密封的安装要求，整体结构没有复杂的装配组件，一体化成型的结构可靠性高，日常维护只需要定期清理叶片表面附着的积尘或者水垢，就能长期保持稳定的运行效率。
