双列动力辊筒输送线结构设计

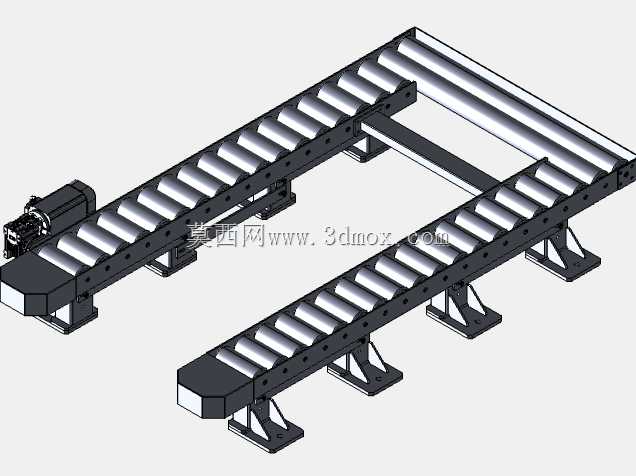

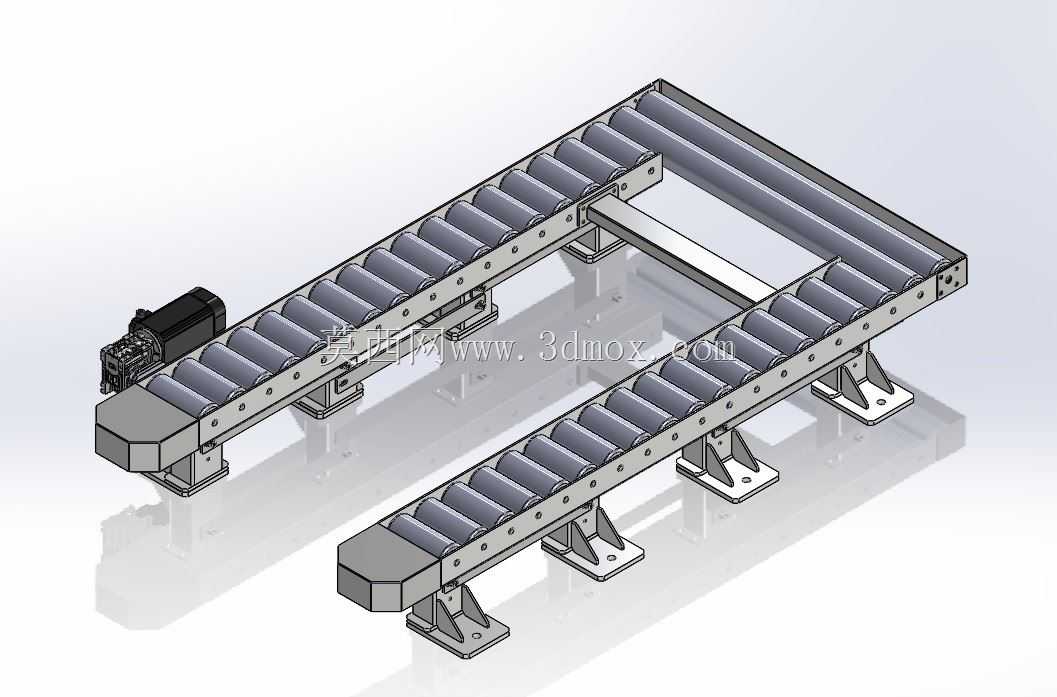

　　这套双列动力辊筒输送结构，主要面向车间内规整托盘类、硬质箱体类工件的平面转运输送场景，常见于电商仓储分拣线、家电装配线末端、机加工车间工序间转运、食品包装线后段输送等工况，可衔接移栽机、提升机、分拣机构等上下游自动化设备，替代人工完成长距离、固定路径的物料输送作业，降低人工搬运的劳动强度，同时保障输送节拍的稳定性。从结构设计逻辑来看，采用双列平行布置的辊道框架，单根辊筒通过两端的轴承座固定在两侧的C型槽钢机架上，驱动端布置在机架侧方，通过链轮链条传动带动所有辊筒同步转动，相比单列式辊道，双列结构可承载更大宽度的托盘物料，同时避免宽幅托盘输送过程中出现的偏载、卡滞问题，机架下方配置可调节高度的支撑脚座，可根据现场地面平整度调整支脚高度，保障整线辊面的水平度，避免物料输送过程中出现滑移跑偏的问题。

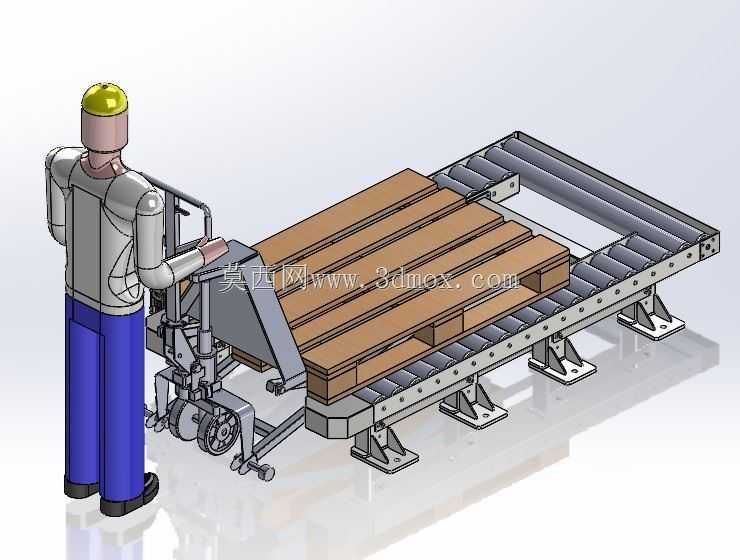

　　设计过程中，辊筒的间距设置参考了常规输送托盘的底部支撑尺寸，确保任意位置下托盘底部至少有三根辊筒同时接触支撑，避免托盘因支撑点不足出现倾斜、卡料的问题；侧方驱动电机的安装座采用腰型孔设计，可通过调整电机安装位置张紧传动链条，降低后期维护的调整难度，机架两端的辊筒端部设置有导向倒角，避免托盘进出输送段时与机架端面发生剐蹭。从安装边界来看，整线的宽度方向尺寸以两侧机架的外端面为最大边界，安装时需要预留侧方电机的检修空间，支撑脚座的安装孔位可适配常规的膨胀螺栓地面固定，输送高度可通过支脚的调节螺杆在一定范围内调整，适配不同高度的上下游设备对接需求。

　　功能特性上，动力驱动的辊筒可实现恒定速度的物料输送，可根据输送节拍需求选配不同减速比的驱动单元调整输送速度，双列结构的中间预留间隙可适配顶升移栽机构的安装，实现物料在输送线中的90度转线作业，辊筒表面采用光滑金属材质，可适配底部平整的各类硬质工装托盘、纸箱、周转箱的输送，不会对物料底部造成划伤。在实际工况应用中，这类辊道输送线可多段拼接组成长距离输送路径，也可单段使用作为两台设备之间的衔接输送结构，相比皮带输送线，辊筒结构的承载能力更强，耐磨损性能更好，适合输送有一定重量的工业工件，同时镂空的辊道结构不会积留杂物，日常清理维护更加便捷，针对有油污、切削液的机加工车间场景，辊筒和机架的金属材质也可适配这类复杂工况，不会像皮带结构出现被油污腐蚀、打滑的问题。

　　设计时也考虑了模块化拼接的需求，每段机架的端部都设置有统一的连接孔位，多段拼接时不需要额外加工连接结构，直接通过螺栓紧固即可完成拼接，可根据现场的输送路径长度灵活选配段数，降低现场安装的施工难度。传动部分的链条外侧设置有可拆卸的防护罩，避免生产过程中杂物卷入传动结构，同时也可避免操作人员接触到运动部件引发安全隐患，防护罩采用薄钢板折弯制作，通过卡扣固定在机架侧方，日常维护时可快速拆卸，不需要完全拆除固定螺栓。支撑脚的底部设置有橡胶减震垫，可降低设备运行过程中的振动传递，同时增大与地面的摩擦力，避免设备运行过程中出现移位问题，针对需要频繁调整布局的车间场景，也可将固定脚座替换为脚轮结构，实现整线的灵活移动。
