一战舰载双联装鱼雷发射装置结构

　　这款舰载鱼雷发射装置的三维结构还原，完全贴合早期海军水面作战舰艇的舷侧安装需求，在当时的驱逐舰、鱼雷艇等近距离突击类舰艇上，这类装置是核心反舰作战单元，主要负责在近距离交战中向敌方大型水面舰艇发射大口径鱼雷，通过水下爆炸的毁伤效应击穿敌方舰体水线以下结构，相比当时的舰炮武器，鱼雷的战斗部装药量更大，对大型装甲舰艇的毁伤效率更高，是当时小型舰艇对抗大型主力舰的核心装备。

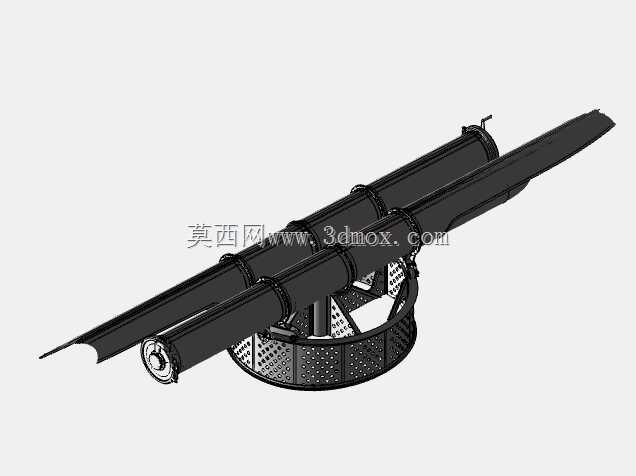

　　从结构设计来看，整套装置采用双联装平行发射管布局，两根发射管通过环形抱箍固定在一体化旋转基座上，旋转基座采用带镂空减重孔的座圈结构，既保证了基座的结构强度，能够承受发射管旋转调整射向时的倾覆力矩，又通过密集的镂空设计降低了整套装置的自重，减少对舰艇甲板载荷的占用，同时镂空结构也能减少海上高盐高湿环境下的积水积盐问题，降低日常维护的工作量。发射管本体采用分段式筒身设计，每段筒身之间通过法兰结构连接，筒身尾部设置了鱼雷装填与闭锁机构接口，前端设置了鱼雷出管导向结构，筒身上方预留了鱼雷发火机构的安装导轨，能够适配当时的压缩空气发射系统，通过高压压缩空气将鱼雷从发射管内推出，保证鱼雷出管时具备足够的初速度，避免出管后姿态失稳。整套装置的旋转基座下方设置了与舰艇甲板连接的安装法兰，安装法兰的螺栓孔位完全匹配当时舰艇甲板的预留安装点位，安装时不需要对甲板结构进行大规模改造，只需要通过螺栓将基座固定在甲板预埋的加强结构上即可，整套装置的旋转范围覆盖舷侧0到180度的射界，操作人员可以通过基座侧面的操作手轮调整发射管的俯仰角度与水平射向，在近距离交战中能够快速瞄准目标，不需要大幅度调整舰艇航向。

　　从安装边界来看，整套装置的底座安装直径控制在1.8米范围内，发射管处于水平状态时的总长度约为7.2米，发射管中心距离甲板安装面的高度约为1.1米，旋转过程中发射管尾部的最大回转半径为1.2米，安装时只需要保证基座周围1.5米范围内没有突出的甲板障碍物，就可以满足全射向旋转的操作需求，不会与舰艇上的舷墙、系缆桩等其他设备发生干涉。在设计细节上，发射管的筒身壁厚经过了针对性优化，既能够承受压缩空气发射时的瞬时高压，又不会因为壁厚过大增加不必要的重量，筒身内侧设置了导向滑轨，鱼雷装填时可以沿着滑轨顺利推入发射管尾部，不需要额外的吊装对位工具，能够缩短海上装填的作业时间，提升作战时的再装填效率。

　　基座的旋转支撑结构采用了铜质减磨衬套，能够在缺乏频繁润滑的情况下长期适应海上高湿高盐的使用环境，减少旋转过程中的卡滞问题，衬套采用可拆分设计，日常维护时不需要整体拆解发射装置就可以更换磨损的衬套，降低了舰上维护的难度。这套装置的结构设计完全围绕当时的近海突击作战需求展开，没有多余的附加结构，所有的结构设计都服务于快速瞄准、可靠发射、便捷维护这三个核心使用需求，对于研究早期海军舰载武器的结构演化、还原一战时期水面舰艇的武器配置细节，都具备很高的参考价值，在三维建模过程中，所有的连接结构、转动副位置都严格按照实物的工程逻辑还原，没有出现结构干涉、安装逻辑矛盾的问题，能够直接用于结构演示、历史装备复原等场景。
