紧凑型概念小车分体式结构设计方案

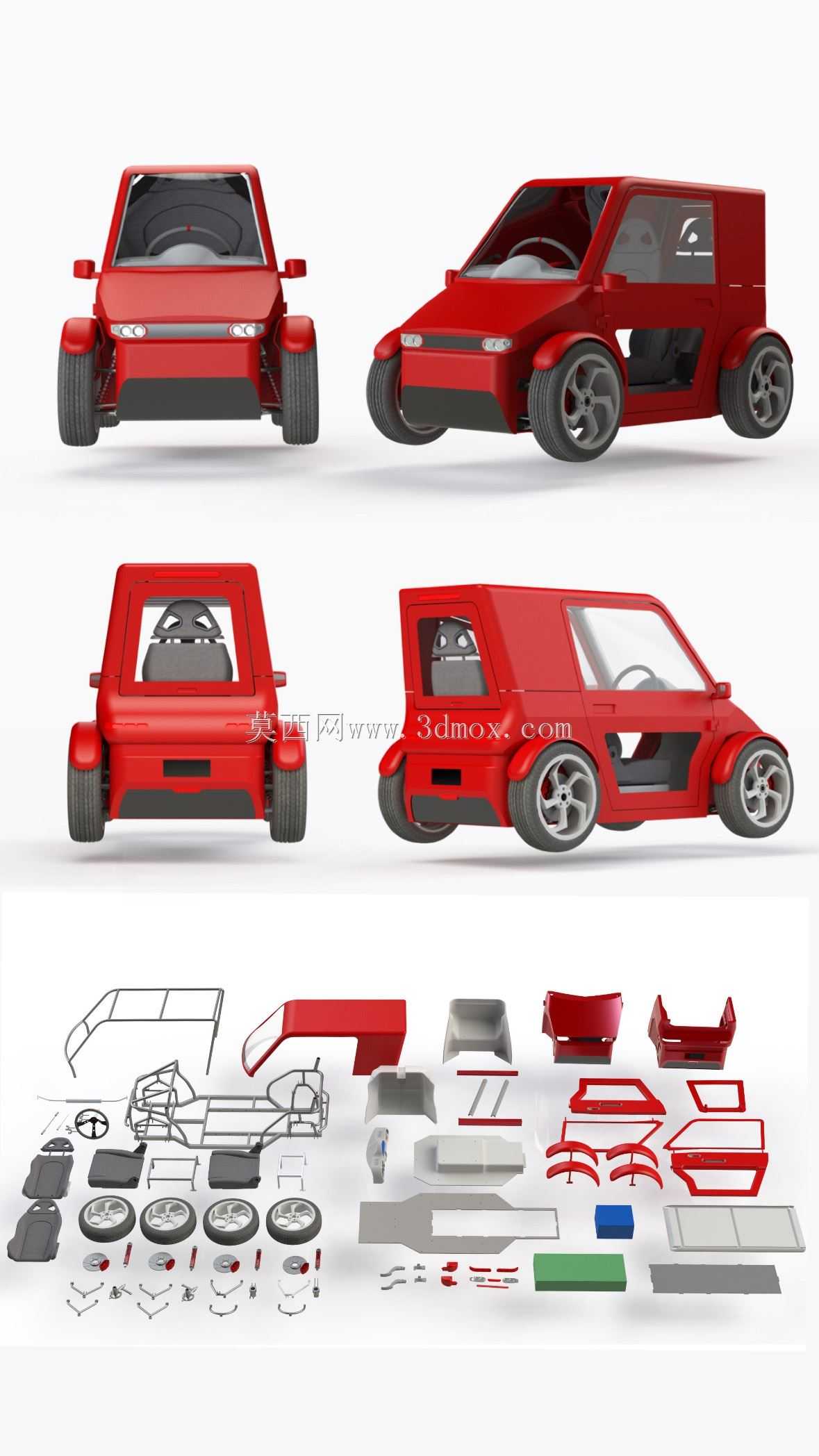

　　从实际用途来看，这款车型既可以作为低速电动通勤载具的原型验证平台，也能作为汽车设计教学中的实体缩比模型参考，甚至可以适配文创展示、主题展陈的定制化改装需求，底盘部分预留了标准的电池仓、驱动电机安装位，安装边界做了通用化的孔位设计，能适配市面上多数小型低速载具的动力总成配件，不需要额外重新打孔做结构补强。设计思路上没有沿用传统承载式车身的一体化冲压逻辑，而是把整车拆分成前杠模块、前围模块、乘员舱框架、侧围覆盖件、后尾厢模块、底盘行走总成这几个独立单元，每个单元之间的连接位都设计了快拆式的定位结构，装配时不需要复杂的工装夹具，靠定位销就能完成初步对位，再用标准紧固件锁紧即可，总装工序比同尺寸传统车型减少近40%的工时。外形尺寸上整车长度控制在2600mm，宽度控制在1500mm，高度控制在1450mm，转弯半径做到了3.8米，完全适配老城区狭窄道路通行、小型停车位停靠的使用场景，轮距设定为前1280mm后1300mm，兼顾低速行驶的稳定性和转向灵活性，轮胎选用小尺寸宽胎方案，既降低了整车重心，也给轮拱内部预留了足够的减震行程空间，应对城市非铺装路面的细碎颠簸时不会出现轮拱蹭胎的问题。这套紧凑型概念小车的结构设计，核心瞄准城市短途通勤、个性化改装展示、小型电动载具原型验证这几类场景，区别于常规量产乘用车型的框架思路，整体走极简模块化的拆分逻辑，所有外覆盖件、底盘承载件、行走系统部件都做了独立分件设计，单块外覆盖件的最大轮廓尺寸控制在1200mm以内，既方便小批量试制阶段的单件加工，也能满足后期用户自定义改色、更换外观套件的需求，不需要拆解整车核心承载结构就能完成外观件的替换。

　　从结构细节来看，乘员舱框架采用了桁架式的管架结构，相比同强度的冲压钢板车身减重近30%，框架的管材连接位都做了加强筋设计，碰撞时能通过框架的逐级溃缩吸收冲击力，外覆盖件采用非金属复合材料的安装预留位，不需要做复杂的钣金冲压工序，小批量生产时可以直接通过模压、3D打印的方式制作单件，试制成本能控制在量产开模方案的五分之一以下。底盘部分的安装边界做了明确的尺寸标定，电池仓的最大容纳尺寸为800mm600mm150mm，能容纳常规的磷酸铁锂低速车电池组，驱动电机的安装位适配法兰盘尺寸为180mm的常规低速车驱动桥，制动系统预留了盘刹套件的安装位，不需要额外修改桥体结构就能完成制动系统的升级。

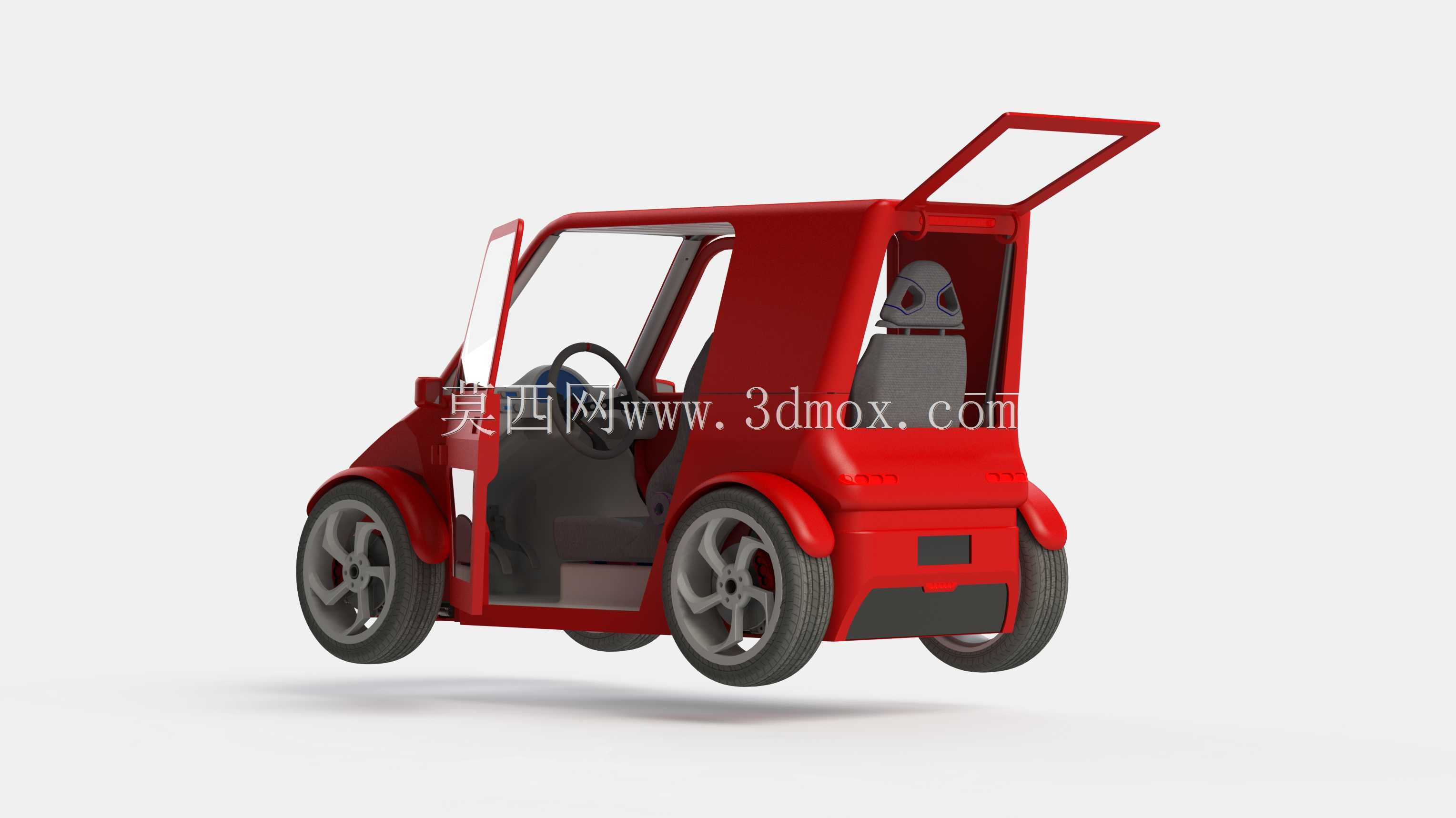

　　侧围部分的车门采用了无框式的设计思路，车门铰链的安装位做了上下两个固定点，相比单铰链结构的车门抗形变能力提升40%，长期使用不会出现车门下沉的问题，车窗部分预留了亚克力或者钢化玻璃的安装槽，密封胶条的安装位做了标准的6mm卡槽设计，能直接选用市售的通用密封胶条，不需要单独开模定制。前后悬的长度都控制在450mm以内，既最大化拉长了乘员舱的内部空间，也减少了车头车尾的碰撞溃缩区长度，在低速碰撞时能降低外覆盖件的损坏概率，前后杠模块都采用了独立安装的结构，发生刮蹭损坏时可以单独更换杠体模块，不需要连带维修周边的覆盖件。

　　整车的分件设计还考虑到了运输便利性，所有拆分后的部件都可以打包进1800mm*1200mm的标准物流箱内，不需要大型运输车辆就能完成散件配送，用户收到散件后可以按照装配指引完成整车组装，也给DIY改装爱好者预留了足够的改造空间，比如可以把后尾厢模块替换成敞篷结构、货斗结构，不需要改动底盘和乘员舱的核心框架就能实现车型功能的切换。在建模细节上，所有部件的连接孔位都做了公差预留，紧固件的安装位都预留了足够的扳手操作空间，不会出现装配时工具无法伸入锁紧的问题，所有外露的覆盖件边缘都做了R3以上的圆角处理，避免使用过程中尖锐边角造成磕碰伤害，内饰部分的安装位也做了通用化预留，能适配常规的小型汽车座椅、仪表台配件，不需要单独定制内饰件就能完成整车的内饰装配。
