游戏仿真越野车辆钢管式车架结构设计

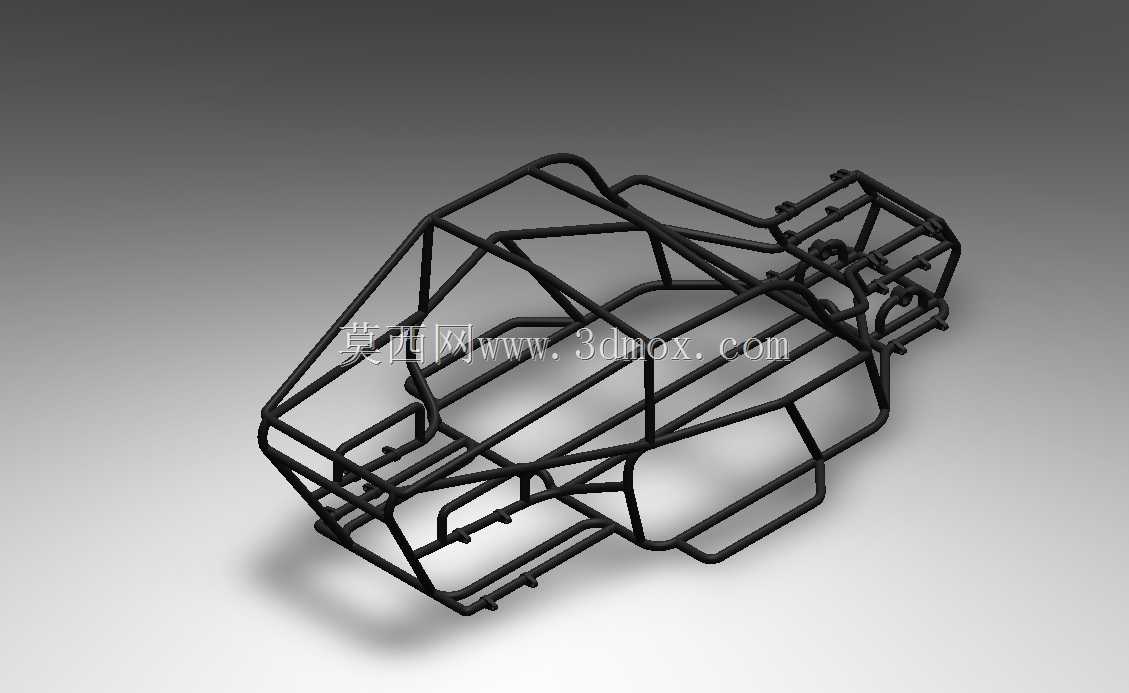

　　从结构设计逻辑来看，整个车架采用空间桁架式布局，所有受力杆件均沿应力传递路径排布，前端区域预留了动力总成、转向机构的安装点位，杆件的弯折角度完全匹配前置动力单元的外轮廓边界，避免安装过程中出现结构干涉；中部座舱区域的杆件围成了符合驾乘空间需求的笼型结构，横向支撑杆件的间距经过反复校核，既能够满足侧翻工况下的结构强度要求，又不会过度占用座舱内部的可用空间；后部区域的桁架结构延伸至车尾，预留了后置储能单元、备用构件的安装位置，尾部的连接支座直接与后悬架的安装点位对应，保证载荷能够直接通过杆件传递到整个车架结构，避免局部应力集中。该管架式车架结构主要面向仿真越野场景的车辆底盘承载需求，区别于民用乘用车的承载式车身结构，这类钢管桁架式车架是越野类载具、仿真越野道具的核心承载基体，在户外越野装备、仿真游乐载具、影视道具载具的开发中应用广泛，核心作用是为行走系统、动力单元、驾乘舱、外覆盖件提供统一的安装基准，同时承受越野工况下的冲击载荷、扭转力矩以及动态交变应力。

　　在安装边界的设计上，所有杆件的连接节点均采用相贯线焊接的设计思路，建模过程中每一处管材的衔接位置都做了贴合处理，不存在虚拟装配下的间隙或者重叠问题，能够直接导出工程图用于实际的管材切割、焊接工装定位。车架整体的宽度方向尺寸匹配常规越野载具的轮距设定，两侧的下纵梁高度预留了悬架跳动的安全间隙，不会在车轮大行程跳动时与车架本体发生碰撞；纵向尺寸上，前后悬的长度比例按照越野载具的接近角、离去角要求做了优化，前端下横杆的高度足够保证大坡度攀爬时不会剐蹭车架主体，后部的杆件收尾位置也避开了后悬架的摆臂运动轨迹。

　　从功能特性来看，这种全钢管桁架结构相比冲压焊接的一体式车架，具备更高的扭转刚度，在非铺装路面行驶、单侧车轮抬升的工况下，车架的形变量能够控制在极小范围内，保证各个安装部件的相对位置不会发生偏移，避免出现车门卡滞、传动部件同轴度偏差等问题；同时开放式的管架结构能够大幅降低整车自重，在同等动力输出的条件下可以获得更好的动力重量比，提升越野场景下的动力响应表现。设计过程中针对不同位置的受力特性做了杆件规格的区分，主承载纵梁采用更大管径的管材，侧向支撑、辅助固定的杆件采用稍小规格的管材，在保证整体结构强度的前提下尽可能控制整体重量，所有弯折位置的弯曲半径都符合常规管材弯制设备的加工能力，不存在工艺上无法实现的过小弯折半径，节点位置的设计也预留了焊接操作的空间，不会出现管材夹角过小导致焊枪无法抵达焊接位置的问题。

　　车架上的各个安装支座都做了贴合面的设计，比如悬架安装点的位置预留了平面安装基准，能够直接适配常规的悬架固定座，不需要后期额外做补焊加工；座舱区域的横杆位置预留了内饰件、座椅固定的安装点位，对应的孔位位置都按照通用安装标准做了设定，能够适配多数通用型的越野座椅、安全护板的安装需求。对于三维建模从业者而言，这类桁架结构的建模核心在于空间曲线的搭建精度，每一段管材的路径都需要沿着应力传递方向布置，同时要兼顾加工工艺的可行性，不能为了外观造型随意设置无法加工的杆件角度，在完成整体线框搭建后，通过沿路径扫描的方式生成管材实体，再对每个相贯节点做布尔运算处理，保证衔接位置的贴合度，最终的模型既能够用于虚拟场景下的载具装配仿真，也能够直接导出加工图纸用于实物样机的制作，在仿真越野装备开发、定制化越野载具改装的前期设计阶段，这类精准的车架模型能够大幅缩短结构验证的周期，提前排查装配干涉、结构强度不足的潜在问题。
