玉米木材废料多功能研磨分离设备

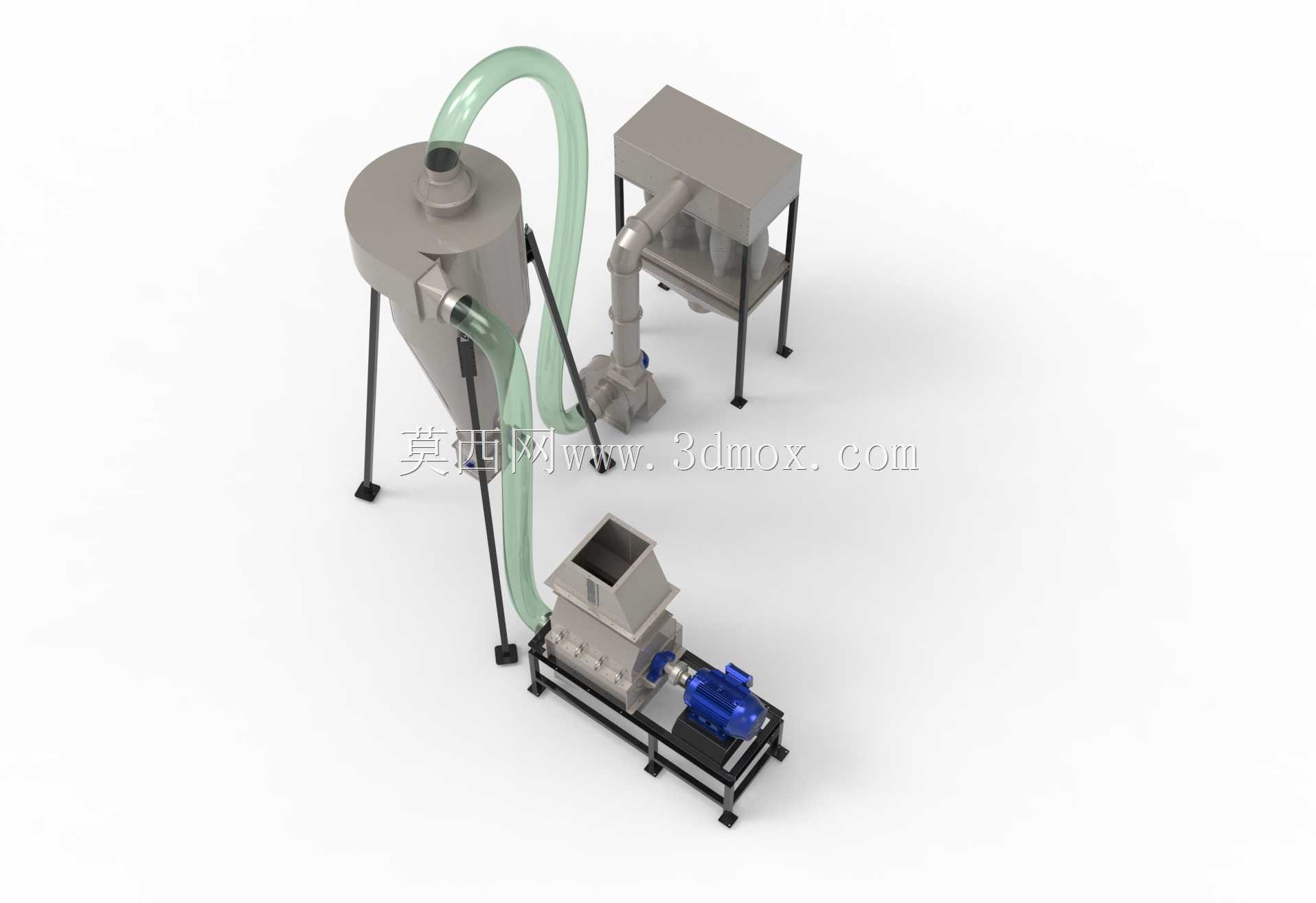

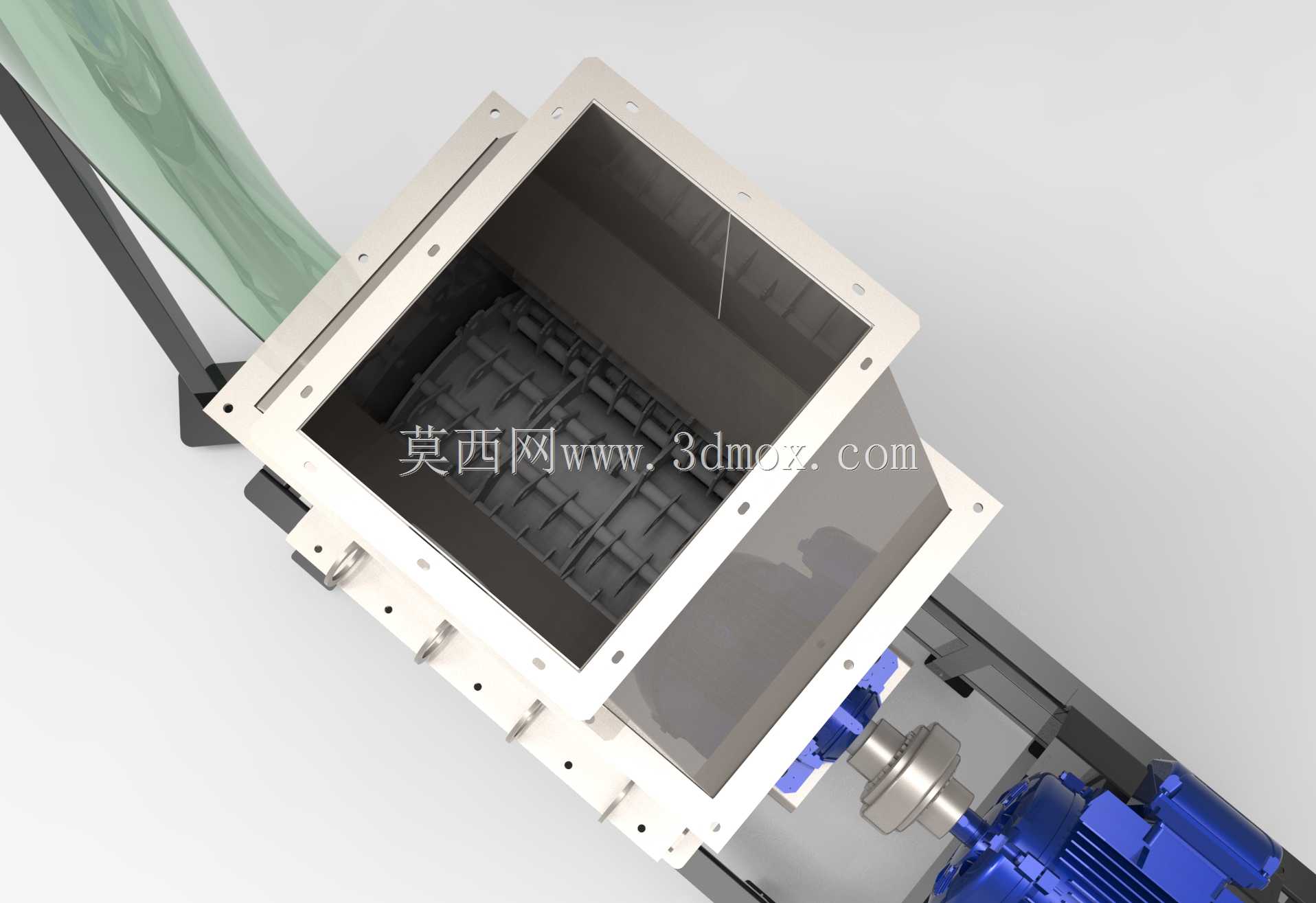

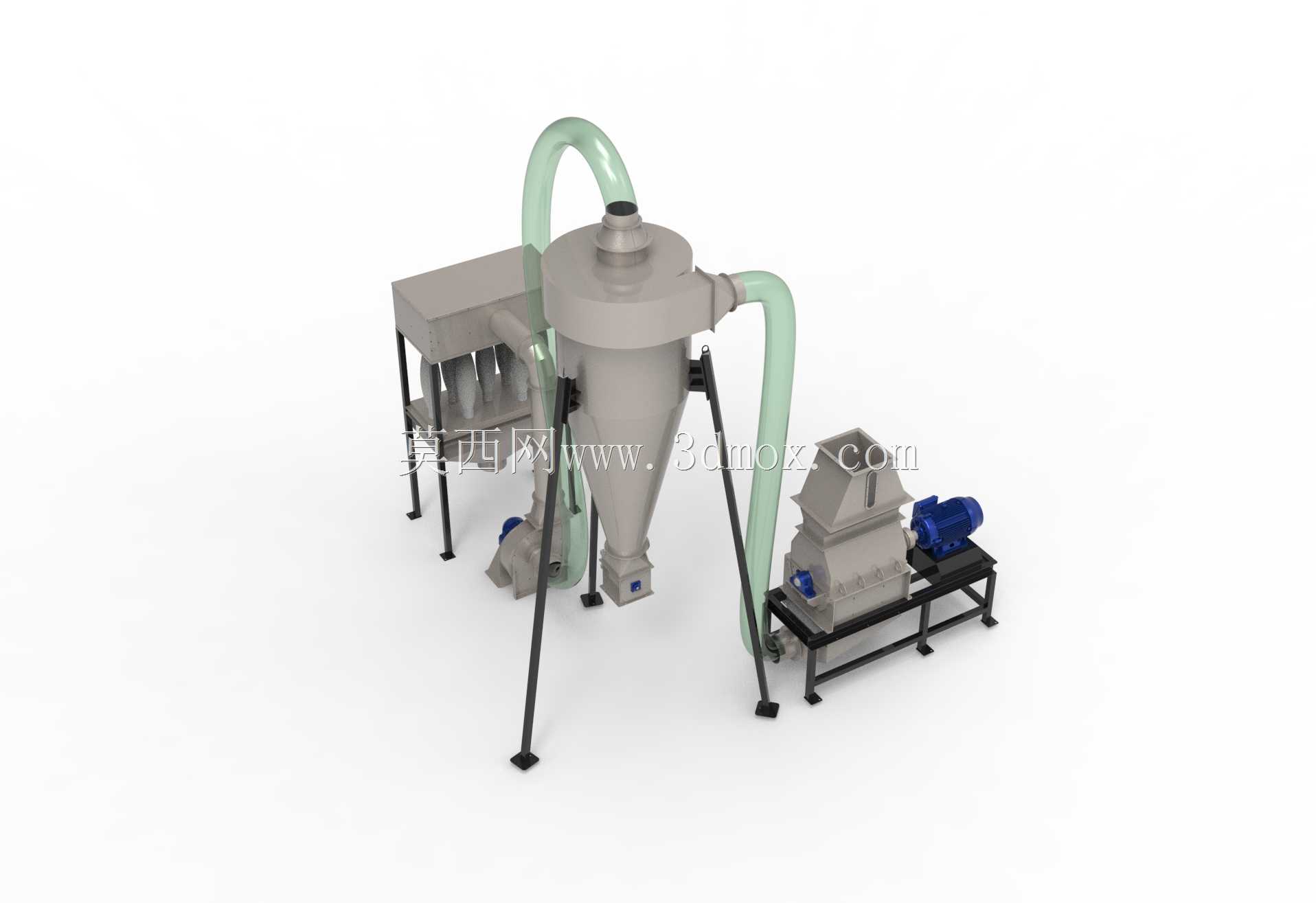

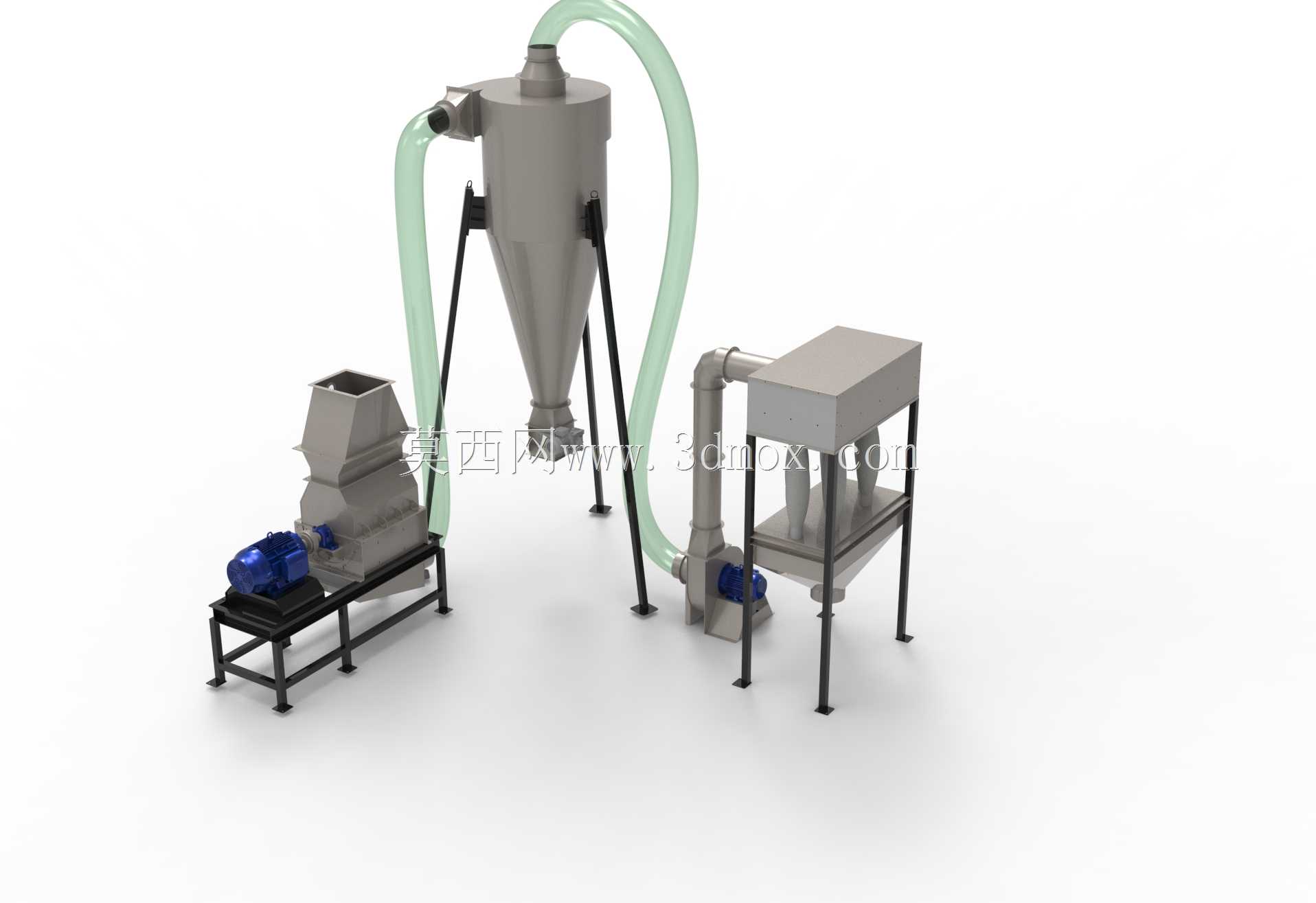

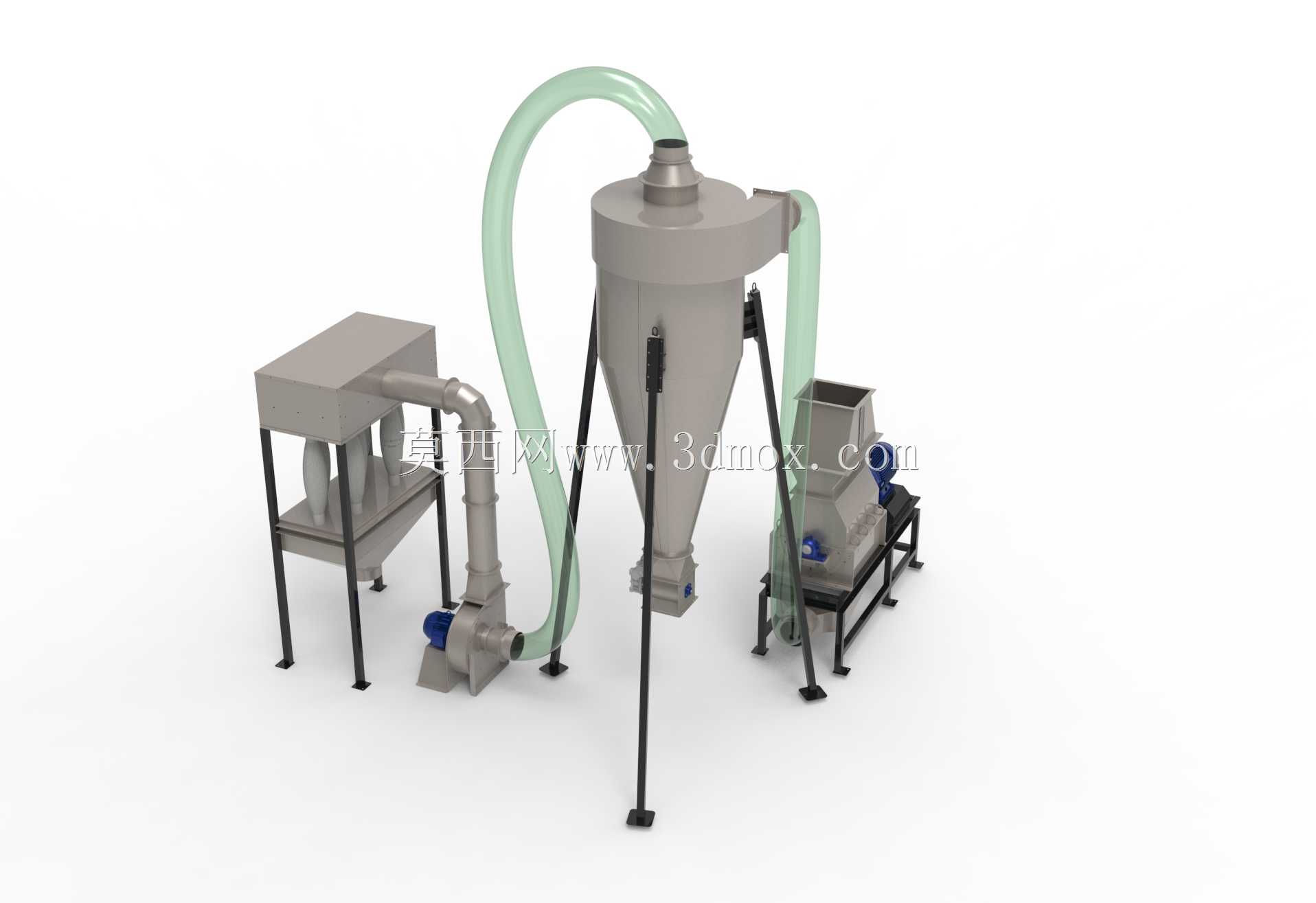

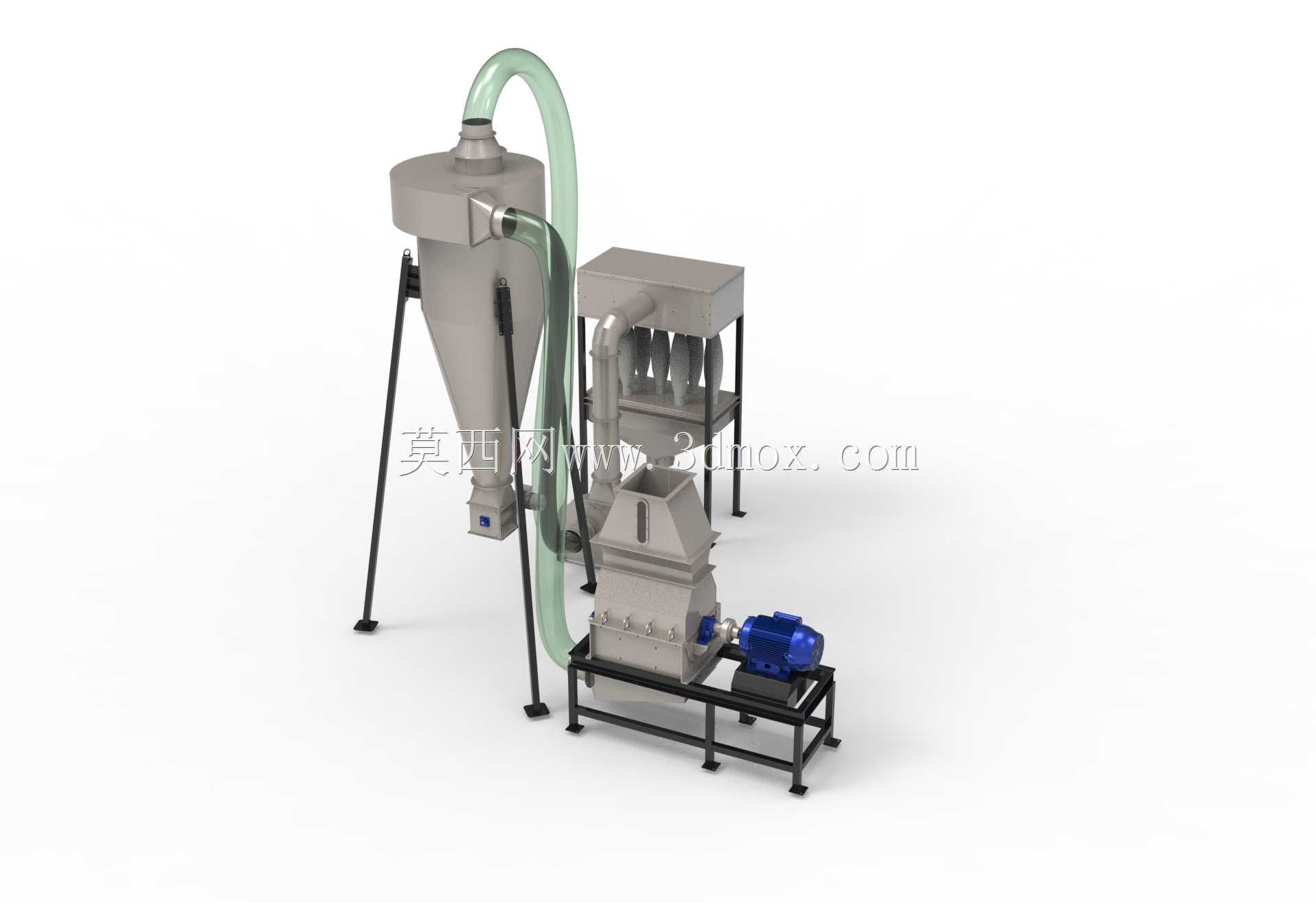

　　这套研磨分离一体化设备，主要面向小型粮食加工点、木材边角料处理站点、农牧场废弃物处理场景设计，可同时完成玉米原粮研磨、小径木材碎料粉磨、轻质农业废弃物粉碎，以及研磨后物料的气固分离作业，整套设备采用机架集成式布局，无需额外搭建复杂安装基础，仅需平整硬化地面即可完成布设。设备核心由锤片式粉碎腔、离心引风组件、旋风分离器、二级沉降室、驱动电机及连接管路构成，粉碎腔采用上进料侧出料结构，进料口设置倾斜导料板，可避免物料堆积卡滞，锤片组采用对称铰接布局，运转时动平衡余量控制在G6.3级以内，可降低高速运转时的机架振动幅度。

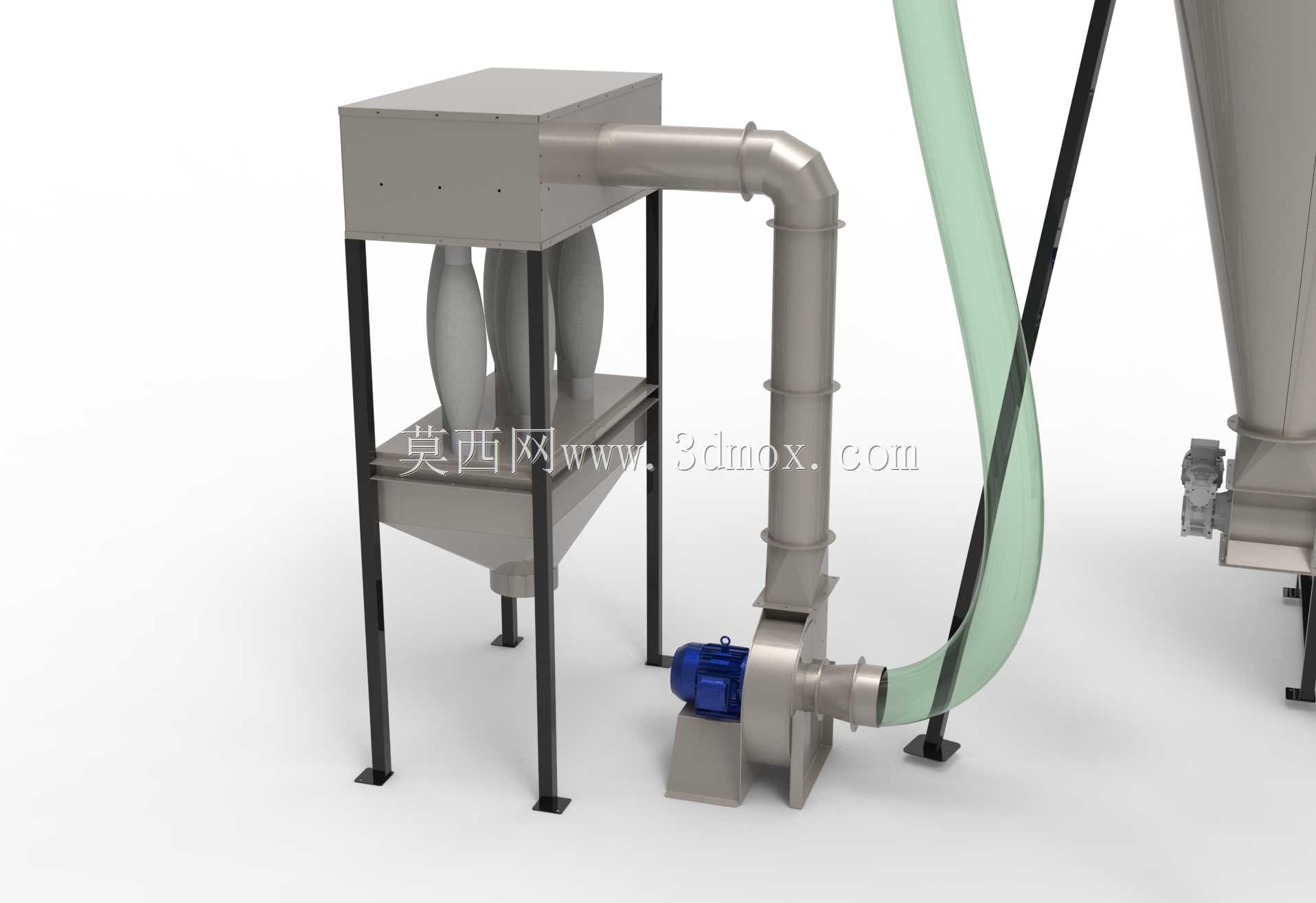

　　旋风分离器采用上筒下锥的经典结构，锥段角度设计为22度，可保证含尘气流进入后形成稳定的外旋流，颗粒在离心力作用下沿筒壁滑落至底部出料口，经实测该结构对研磨后96%粒径以上的颗粒具备分离效率，可大幅减少后续二级沉降室的处理负荷。连接粉碎腔与旋风分离器的管路采用透明柔性耐磨管路，既可以抵消设备运转时的振动位移，避免硬连接出现管路开裂，也可直观观察管路内的物料输送状态，一旦出现堵料可第一时间发现处置。二级沉降室设置在旋风分离器侧方，内部设置三道折流挡板，气流进入后经多次折流，剩余的细微颗粒会在重力作用下沉降到沉降室底部，排出的气流含尘浓度可满足常规作业场所的无组织排放要求。

　　整套设备的驱动单元采用卧式安装的异步电机，通过联轴器直连粉碎腔主轴，传动效率可达94%以上，电机底座设置长条形调节孔，可方便调整皮带张紧度（若采用皮带传动版本）或联轴器同轴度，日常维护时无需拆解主体结构即可完成易损件更换。机架采用方形钢管焊接成型，所有支脚底部设置可调式减震垫铁，可根据地面平整度调整设备水平度，调整范围为±15mm，安装时需保证粉碎腔主轴水平度偏差不超过0.2mm/m，避免长期运转出现轴承偏磨。设备的进料口高度设计为1.2m，符合人工上料的作业高度要求，旋风分离器底部出料口高度为0.8m，可直接对接标准周转料桶或螺旋输送进料口，无需额外增设接料平台。

　　设计过程中对管路的风速进行了反复校核，管路内输送风速控制在18-22m/s区间，既可以保证粉碎后的物料被顺利输送至旋风分离器，不会出现管路沉降堵料，也不会因风速过高造成管路磨损过快、能耗无谓升高。粉碎腔内部的筛网采用快拆式压条固定，可根据不同物料的出料粒度需求，快速更换不同孔径的筛网，适配玉米制糁、木材粉磨、废弃物细碎等不同作业需求。旋风分离器的顶部出风口设置柔性连接段与二级沉降室连通，可阻断振动传递，避免沉降室因长期受振出现焊缝开裂。整套设备的所有旋转部件均设置安全防护罩，联轴器位置设置网格状防护罩，既不影响散热，也可防止异物卷入或人员误触，符合机械设备安全防护的相关要求。在三维建模过程中，所有零件均按实际加工尺寸1:1还原，焊接件预留了合理的焊接收缩余量，机加工件标注了合理的形位公差，装配体中所有运动部件均进行了干涉检查，确认锤片运转时与腔体内壁的间隙均匀，最小间隙控制在8mm，既不会出现擦腔问题，也不会因间隙过大造成物料过度粉碎、能耗升高。设备整体占地尺寸为长2.2m、宽1.1m、高2.8m，安装时需在设备周边预留不小于0.8m的维护空间，方便日常检查锤片磨损情况、更换筛网、清理沉降室积料。
