工业压缩机房管路系统整体布局设计

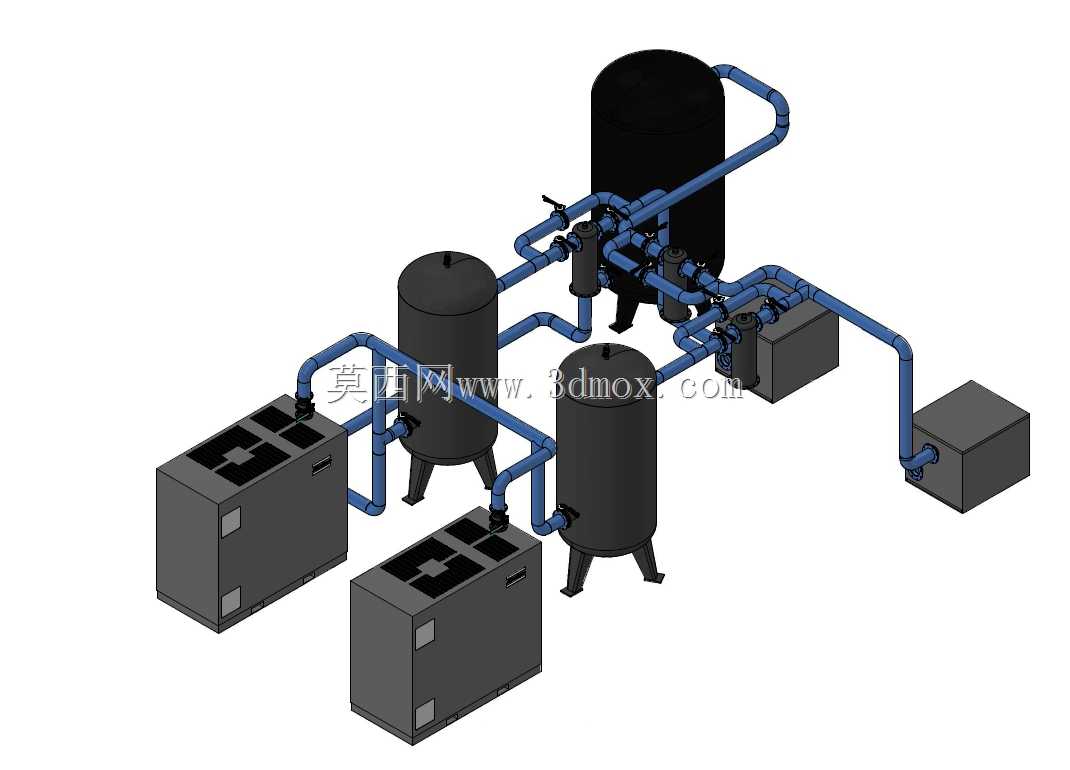

　　这套三维建模内容还原的是工业厂区内集中供气用压缩机房的核心设备与管路排布，在机械加工、汽车制造、食品包装、电子元器件生产等需要稳定压缩空气供给的场景中，这类集中式压缩机房是整个厂区气动系统的动力源头，相比分散布置的小型空压机，集中布局的机房能更好地控制气源品质、统一运维管理、降低整体能耗。从模型呈现的结构来看，整套系统包含多台螺杆式压缩主机、立式储气罐、前置过滤单元以及分支送气管路，设计阶段首先要考虑的是设备的安装检修边界：压缩主机作为核心动设备，周边预留不小于1.2米的检修通道，设备顶部与机房顶板的净距不小于1米，方便后期吊装更换主机部件；立式储气罐按照压力容器安装规范，支脚与地面预埋钢板固定，罐体检修口朝向通道侧，罐体之间的净距满足定期检验的操作空间要求。

　　管路设计上采用了架空排布的方式，主供气管道沿设备上方的管架敷设，设置千分之三的顺流坡度，避免管路内冷凝水积聚流入末端用气设备；每台压缩主机的出口管路都设置了独立的止回结构与软连接，既可以防止单台设备停机时气流倒灌，也能缓冲主机运行时的振动传递到管路系统，避免长期振动导致的法兰连接处泄漏。从功能逻辑上看，多台压缩主机采用并联布局，可以根据厂区用气负荷的变化灵活调整开机台数，在低负荷时段仅运行单台主机降低能耗，满负荷时多台主机同时供气满足峰值用气需求；储气罐的容积匹配总排气量的15%-20%区间，起到稳定管网压力、缓冲气流脉动、初步分离冷凝水的作用，罐体底部设置的排污接口接入机房统一的废液收集管路。

　　建模过程中对管路的弯头、三通、变径等管件都做了等比例还原，管道的转弯半径符合流体阻力优化要求，避免直角弯头带来的压损过大问题；设备之间的连接法兰位置、阀门操作手柄的朝向都按照实际操作习惯设置，保证后期运维时阀门操作无遮挡、法兰拆装无干涉。很多刚接触气源系统设计的工程师容易忽略管路的热胀冷缩补偿，这套布局里在长距离直管段间隔设置了自然补偿弯，不需要额外加装补偿器就能抵消管路因温度变化产生的形变，降低了施工成本与后期泄漏点。

　　另外模型里的设备排布充分考虑了气流走向，压缩主机的进气侧朝向机房进风百叶方向，保证主机吸入的空气温度更低、含尘量更少，提升压缩效率的同时延长空滤的使用寿命；储气罐布置在主机与后处理设备之间的管段上，让压缩空气在罐体内有足够的停留时间析出冷凝水，减轻后续干燥过滤单元的负荷。安装边界方面，整套系统的地面载荷按照动设备运行时的最大动载荷核算，压缩主机安装位置的地面做了150mm厚的减震混凝土基础，储气罐位置的地面载荷满足满水状态下的承重要求；管架的固定间距符合工业管道安装规范，管径大于DN100的管道支架间距不超过6米，支管与主管连接的位置设置独立支架，避免支管重量全部承载在主管上。这套模型可以作为同类中小型压缩机房布局设计的参考，在做厂区动力站房初步设计时，能够快速核算设备占地尺寸、管路走向、检修空间预留是否合理，避免后期施工时出现设备排布拥挤、管路干涉、检修空间不足等常见问题。
