Hertz Frecon Plus PM7螺杆空压机结构

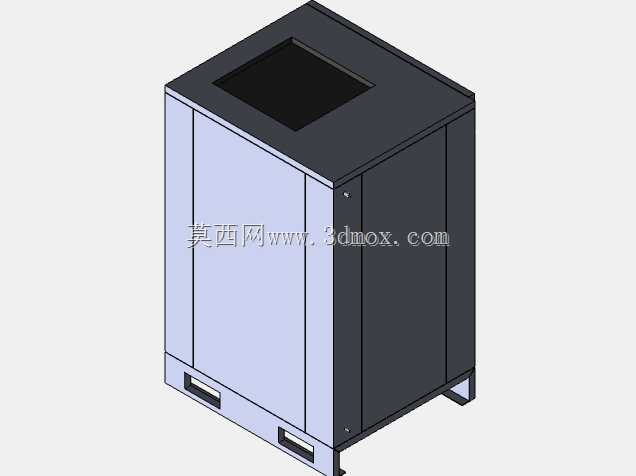

　　这套螺杆式空气压缩设备的三维结构，完整还原了小功率工频螺杆空压机的整机布局逻辑，适配中小型机加工车间、汽修门店、小型自动化生产线的固定气源供给场景，可稳定输出0.7-1.0MPa的压缩空气，满足气动工具、气动执行元件、小型气动输送系统的用气需求。从整机结构来看，设备采用一体式撬装底座设计，底座预留叉车孔位，无需额外制作安装基础，到场后仅需找平地面、接通电源与输气管路即可投入使用，底座的承托结构做了加强筋处理，可承载主机、电机、油气分离桶的整体重量，同时预留了减震垫安装位，能抵消主机运行时的低频振动，避免振动传递到地面引发管路松动。

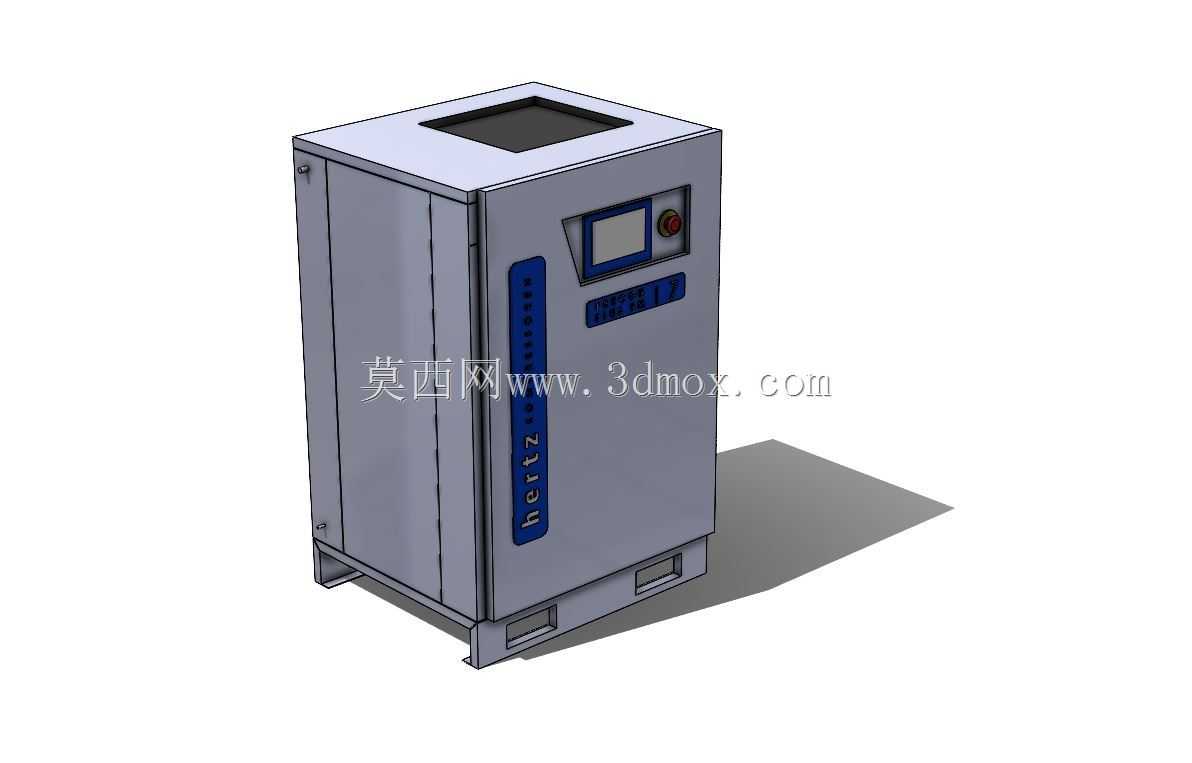

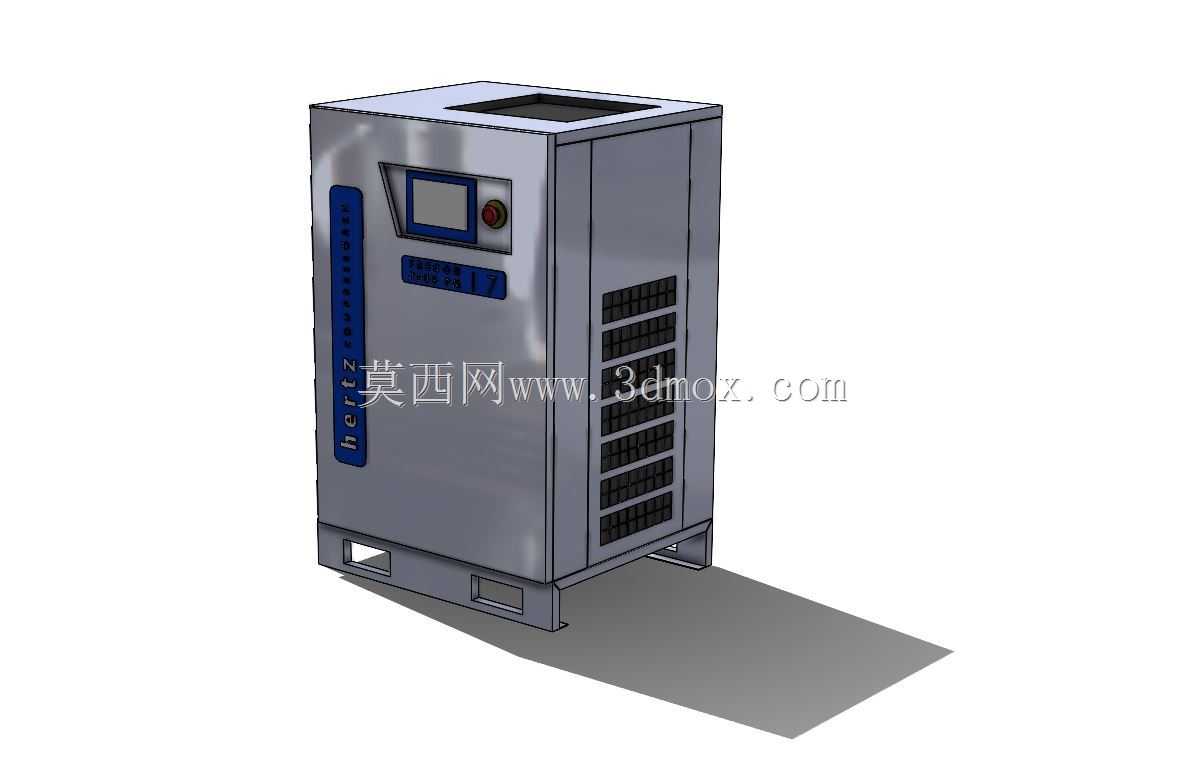

　　机身外壳采用拼装式钣金结构，左侧立面预留了长条形液位观察窗，可直接观测油气桶内的润滑油液位，无需拆开侧面板即可完成日常油位检查；正面上部嵌入了触控操作屏与急停按钮，操作区域高度符合人体站立操作的舒适区间，急停按钮采用凸起式设计，紧急情况下可快速拍停；右侧立面布置了多组横向通风格栅，格栅的开孔角度做了导流设计，配合顶部的排风通道形成下进上出的风冷散热流道，冷却风可直接带走主机、油冷却器、电机运行产生的热量，避免夏季高温工况下出现油温过高停机的问题。

　　设计过程中优先考虑了日常维护的便利性，侧面板采用快拆式螺丝固定，拆开对应侧面板即可直接接触到空气滤芯、油滤、油分芯这些常规保养件，无需拆解其他结构件，保养操作空间预留充足，单人即可完成常规保养作业；内部管路布局沿钣金内侧走线，油气路与电路做了分区排布，避免管路交叉干扰，同时预留了压力传感器、温度传感器的安装位，可实时监测排气压力、排气温度、油位等运行参数，出现异常时可及时触发保护停机。

　　整机的安装边界控制紧凑，占地面积不足1平方米，可直接布置在车间靠墙位置，无需预留过大的周边检修空间，设备后侧预留了电源接线口与压缩空气输出接口，接口位置统一靠下布置，方便现场布线布管，同时避免管路过高影响车间通道通行；顶部的排风通道可按需接排风引管，将热风直接导出车间外，尤其适配夏季环境温度较高的厂房场景，避免设备排出的热风抬升车间整体环境温度。从结构细节来看，主机与电机的连接采用直联传动结构，相比皮带传动结构减少了传动损耗，同时降低了皮带更换的维护频次，主机的安装座做了同轴度定位结构，装配时可快速保证电机输出轴与主机输入轴的同轴度，减少运行时的偏磨问题；油气桶布置在机身内部靠后位置，重心靠近整机中心，吊装搬运时不会出现偏重倾斜的问题，底座的叉车孔做了全包边加强，叉车叉举时不会出现底座变形的情况。
