立式开门式电气防护壳体结构设计

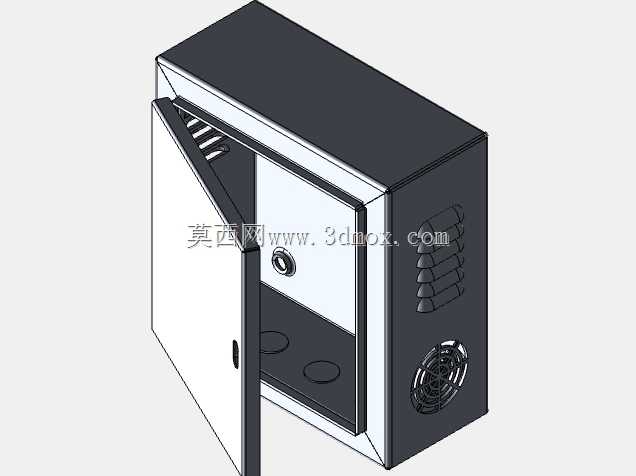

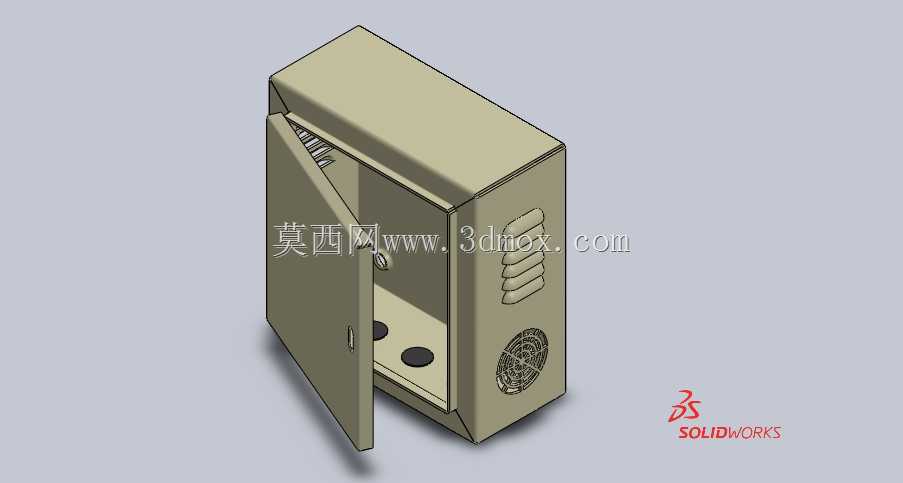

　　这款立式开门式电气防护壳体，主要面向低压配电末端、小型工业控制回路、户外辅助供电节点等场景使用，日常承担内置电气元件的物理防护、绝缘隔离、散热导流作用，可适配小型电源变压器、低压断路器、信号采集模块等元件的安装需求，在厂区设备旁侧供电、户外小型监测站点供电、商用建筑配电分支等场景中都能适配。从结构设计逻辑来看，壳体采用立式窄体布局，整体为长方体钣金折弯成型结构，单开门设置在正面侧方，门体与壳体通过侧边铰链连接，开合角度可满足常规元件拆装的操作空间需求，门体边缘做折弯翻边处理，闭合后可与壳体边框形成贴合的止口结构，既可以提升整体结构刚性，减少钣金薄件的形变概率，也能阻挡日常飞溅的水滴、浮尘直接进入壳体内部，适配多数非强腐蚀、非高浸水风险的常规安装环境。

　　壳体侧面设置了多组冲压成型的横向通风百叶，百叶开口方向朝下倾斜，可在保证空气流通的前提下，避免上方滴落的液体直接顺着通风口进入壳内，侧面下部预留了轴流风机安装位，可根据内置元件的发热功率选配对应规格的散热风机，形成下进上出的空气流道，及时带走壳内元件工作产生的热量，避免内部积热导致元件寿命衰减。壳体内部底板预留了两个圆形的线缆进线孔位，孔位边缘做钝化卷边处理，可避免穿线时割伤线缆绝缘层，同时也方便搭配橡胶护线圈实现进线处的密封防护，底板上预留了通用的元件安装孔位阵列，可兼容不同尺寸的导轨、安装板固定需求，无需二次打孔即可完成多数常规低压元件的固定安装。

　　从安装边界来看，该壳体为壁挂式安装结构，背部预留了对应的挂装孔位，可直接固定在墙面、设备机架立面等垂直安装面上，整体厚度较薄，不会占用过多的侧向操作空间，适合安装在通道旁侧、设备间隙等空间局促的位置。在结构细节处理上，门体上设置了通用的锁具安装位，可搭配常规的柜门锁实现门体的锁闭，避免无关人员随意触碰内部带电元件，壳体所有外露的钣金边缘都做了折弯钝化处理，没有裸露的锐边，可降低安装、维护过程中操作人员被划伤的风险。壳体的成型工艺以常规钣金折弯、冲压为主，不需要复杂的模具投入，小批量生产时可通过数控冲床、折弯机快速加工成型，量产时也可通过冲压模具提升加工效率，控制整体生产成本。

　　在实际选型应用中，这类壳体可根据使用环境的不同，搭配对应的表面处理工艺，常规室内环境可采用静电喷塑处理提升防锈能力，户外使用场景可额外增加密封胶条、防水接头等配件，提升整体的防护等级，满足不同场景的使用需求。壳体的内部空间布局做了分区优化，靠近门体的一侧预留了操作空间，方便人员在开门后直接操作断路器、开关等元件，靠近背部的区域为元件安装区，可固定较重的变压器、电源模块等元件，保证整体重心贴近安装面，提升壁挂安装的稳定性。通风结构的位置设置也避开了元件的核心安装区域，不会因为通风口的设置导致元件直接暴露在外，同时空气流道可覆盖内部主要发热元件的安装位置，保证散热效率。门体与壳体之间的接地连接位也做了预留，可通过接地导线实现门体与壳体主结构的等电位连接，避免静电积累或者漏电时门体带电，提升使用过程中的安全性能。
