钣金结构工业电气控制防护电盒

在工业现场的低压配电、设备端电气控制场景里，这类钣金电盒是承担电气元件防护、线路规整的核心基础部件，常见于车间生产线旁的本地控制节点、小型设备的电气集成舱、户外临时配电的终端防护单元，区别于大型成套配电柜的集中配电功能，这类小型电盒更贴近末端执行设备，用来安置小型断路器、接线端子排、本地控制按钮或者小型信号转换模块，避免车间内的切削粉尘、切削液飞溅、日常作业的磕碰对内部电气元件造成损伤，同时也能防止无关人员误触带电部件引发安全事故。

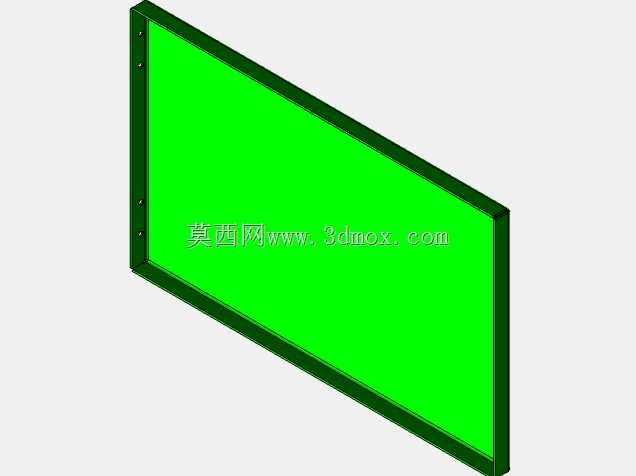

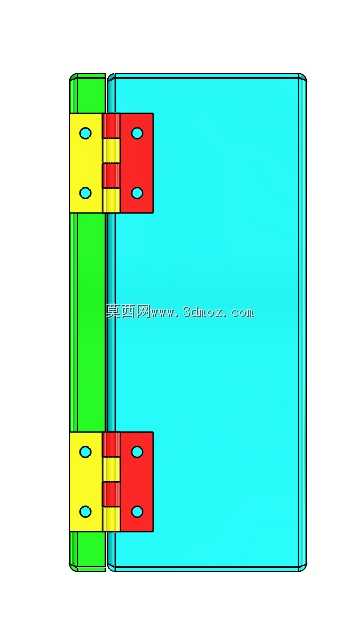

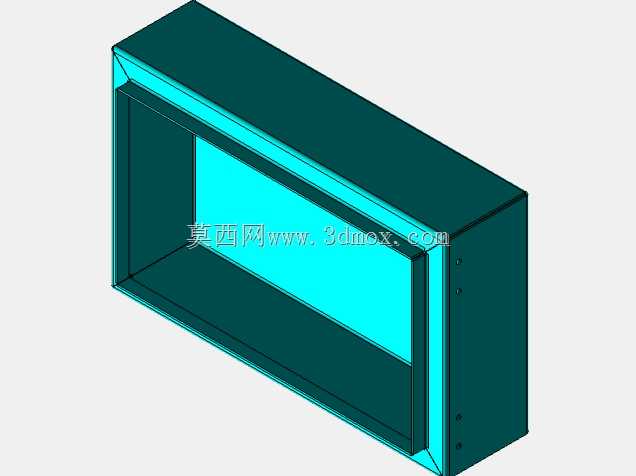

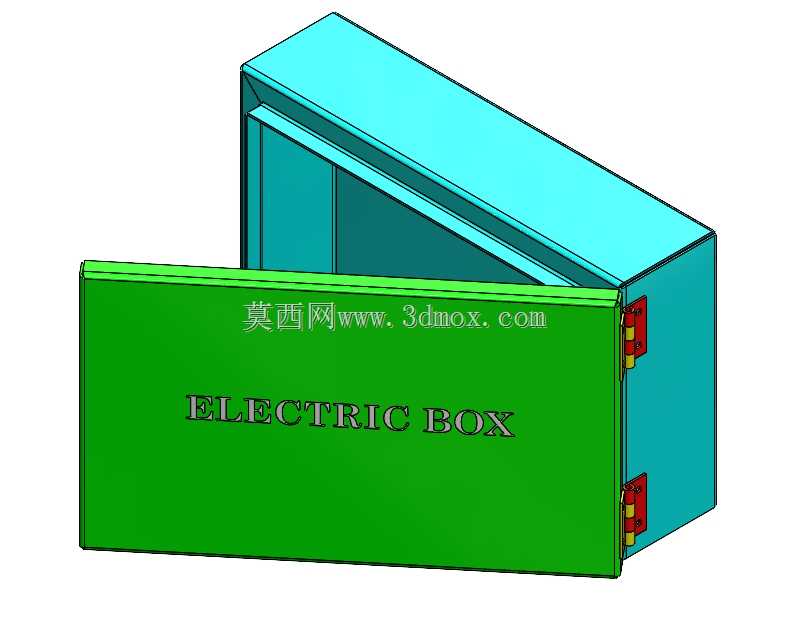

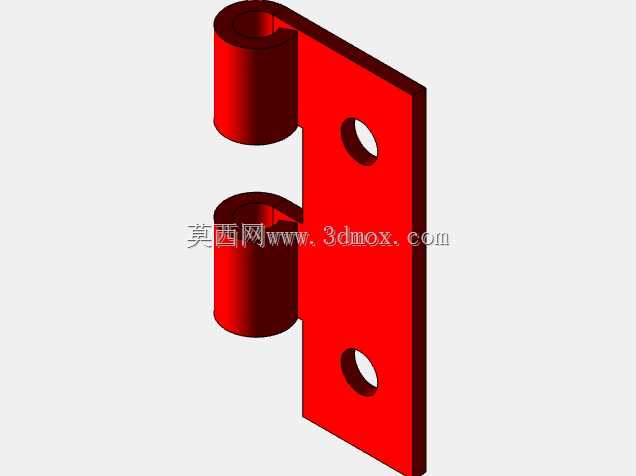

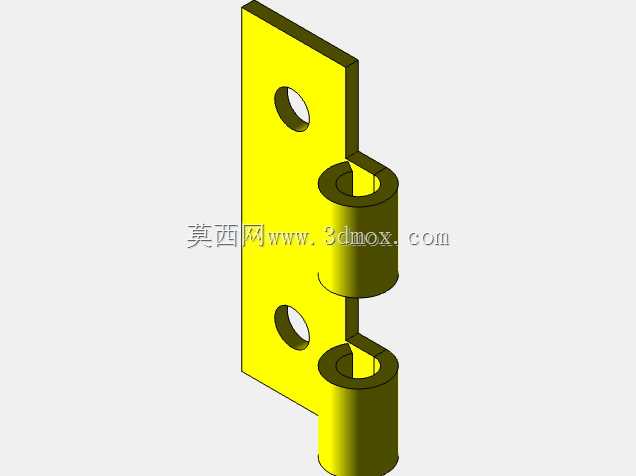

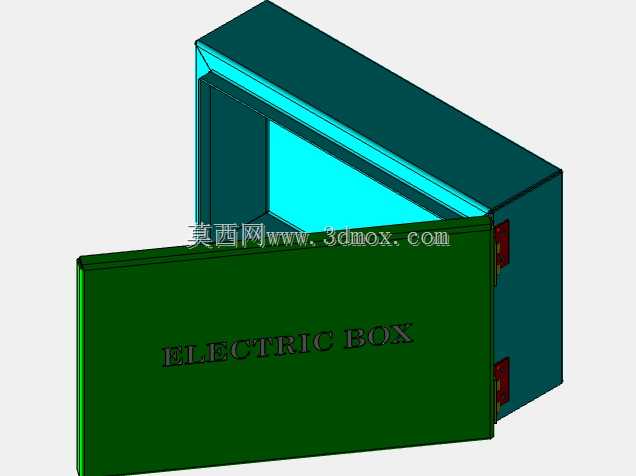

从结构设计逻辑来看，这款电盒采用分体式钣金折弯成型结构，盒体主体与盒盖通过侧边的快拆合页结构连接，不需要额外的复杂连接件就能实现开合，日常检修内部元件时不需要完全拆下盒盖，翻开即可操作，合页位置的限位结构能避免盒盖开启角度过大磕碰周边设备，同时侧边预留的锁扣安装位可以加装小型安全锁，满足工业现场的电气安全管理要求。盒体的所有折弯边都做了压边处理，没有裸露的钣金锐边，既避免安装和检修过程中划伤操作人员，也能提升盒体整体的结构刚度，减少薄钣金加工带来的形变问题。

设计过程中优先考虑了钣金加工的工艺可行性，所有折弯半径都匹配常规冷板折弯的工艺参数，没有过小的折弯内角导致加工开裂，也没有特殊的异形曲面增加冲压或折弯难度，整个盒体的板材展开后可以通过常规激光切割下料、数控折弯成型，不需要开专用模具，小批量生产时的加工成本可控，适合非标设备配套时的快速定制生产。盒体内部的安装背板预留了通用的安装孔位矩阵，兼容不同尺寸的导轨安装电气元件，不管是标准35mm电气导轨的固定，还是小型元件的直接螺丝固定，都不需要额外在现场二次打孔，能大幅缩短现场安装的工时。

从安装边界来看，这款电盒的背部预留了壁挂安装的固定孔位，孔位间距符合常规工业电气箱体的安装尺寸规范，可以直接固定在车间的墙面、设备机架的型材立柱上，不需要额外制作过渡安装支架；盒体的进出线位置预留在底部，采用敲落孔结构，现场布线时可以根据实际线缆的数量和直径敲开对应尺寸的孔位，安装防水格兰头或者护线套，避免线缆外皮和钣金锐边摩擦破损，同时底部进线的结构也能避免上方的滴水、积尘顺着进线口进入盒体内部，提升防护等级。盒盖和盒体的结合面做了轻微的翻边止口结构，合上之后能形成简单的迷宫密封，配合加装的密封胶条可以达到IP54左右的防护等级，满足一般工业车间的使用环境要求，即使在有少量粉尘、偶尔溅水的场景下也能可靠保护内部元件。

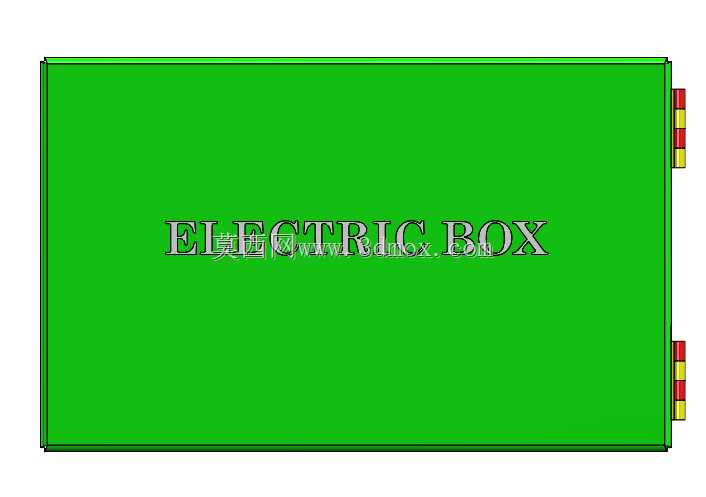

实际使用过程中，这类钣金电盒的结构强度足够承受日常的外力磕碰，1.5mm厚度的冷轧钢板材质在做表面喷塑处理之后，耐锈蚀能力和抗刮擦能力都能满足工业场景的长期使用需求，盒盖表面的标识区域可以丝印电气回路的编号、警示标识，方便现场运维人员快速识别对应的控制回路，减少误操作的概率。和塑料材质的电气盒相比，钣金结构的电盒电磁屏蔽性能更好，在周边有变频器、伺服驱动器等强电磁干扰源的场景下，能减少外界电磁干扰对盒内弱信号元件的影响，提升电气系统的运行稳定性。在做三维建模的过程中，所有的配合间隙都按照钣金加工的常规公差做了预留，盒盖和盒体的开合不会出现卡滞，合页位置的转动间隙控制在合理范围，长期使用也不会出现松动下垂的问题，安装孔位的位置度公差符合钣金件的通用加工精度要求，现场安装时不会出现孔位错位无法固定的问题。
