重型搬运台车前轮铰接安装支座结构

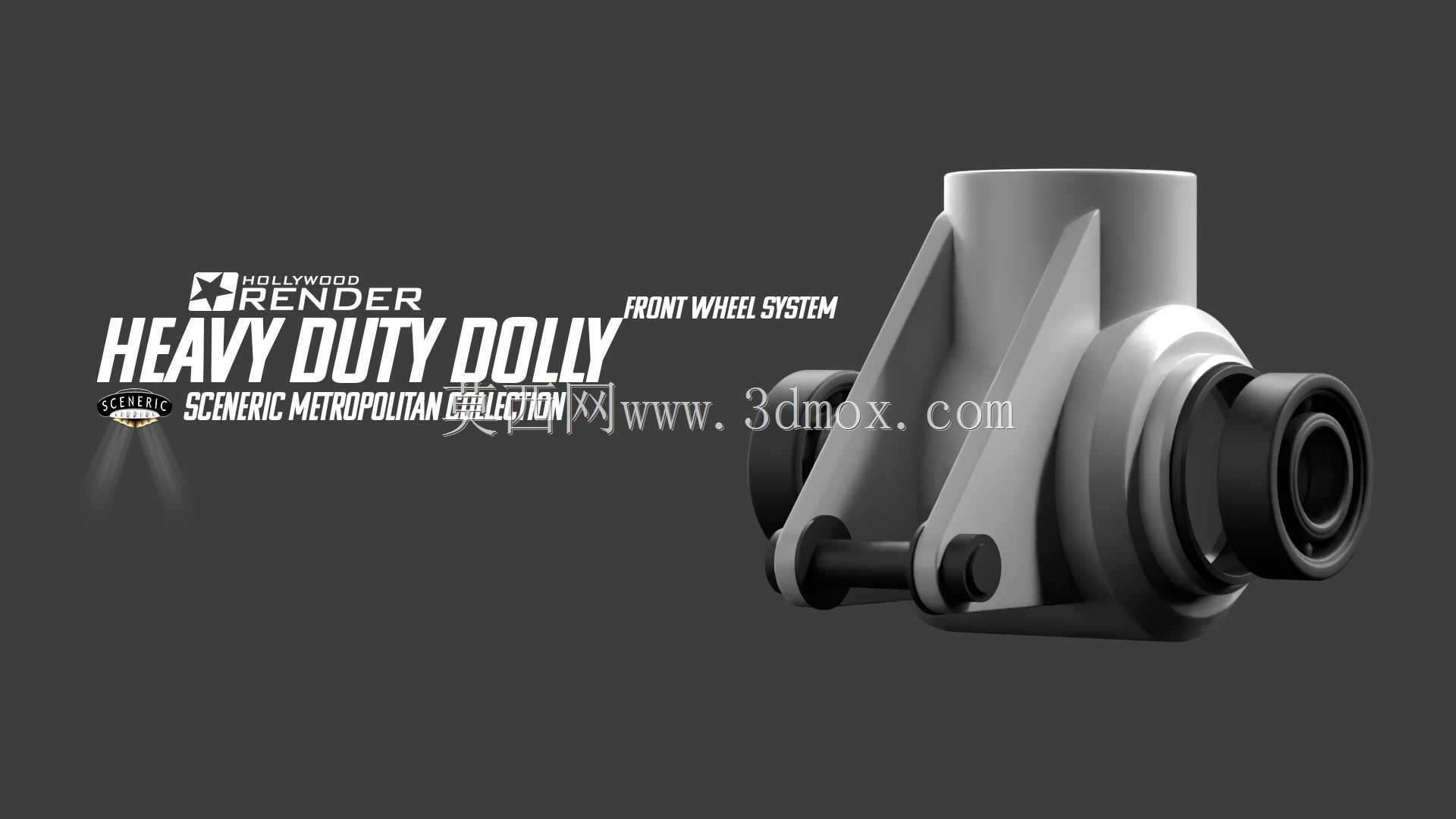

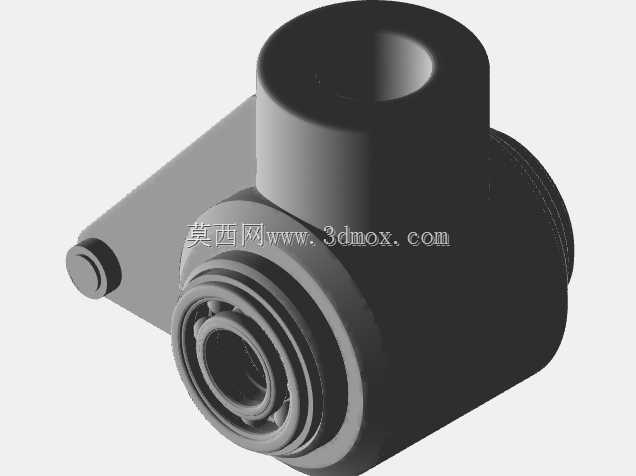

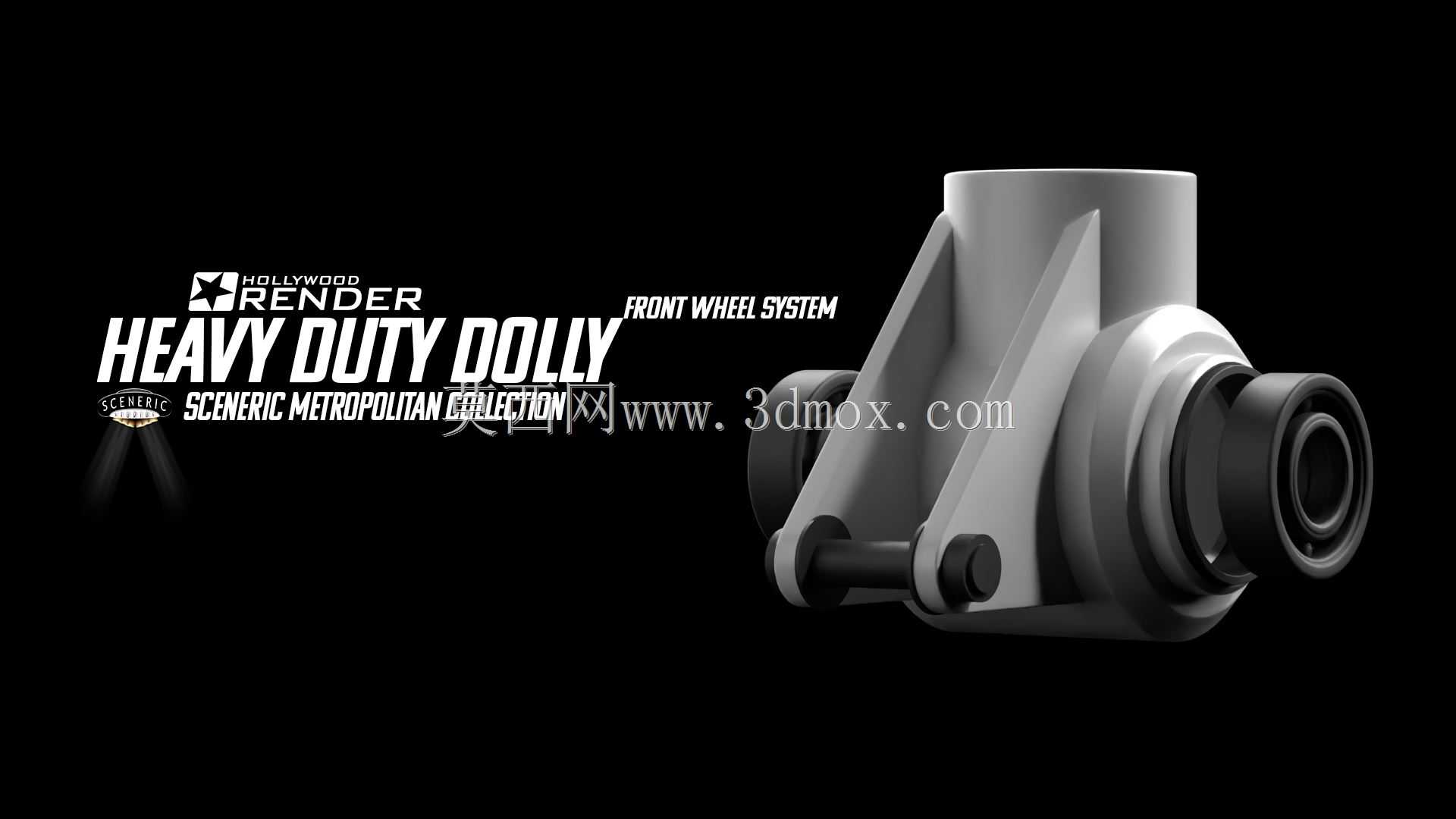

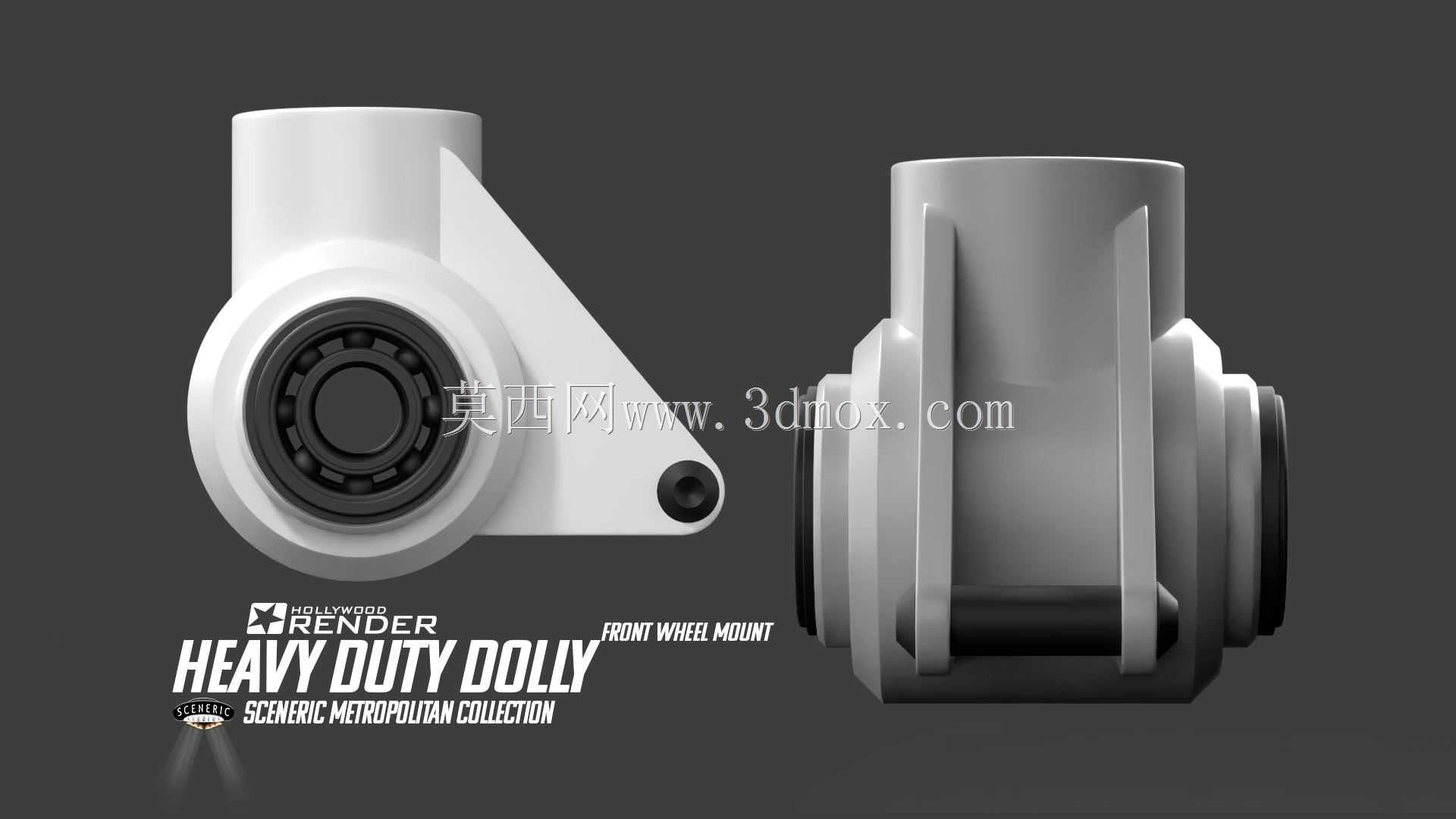

　　支座下部为轮轴安装位，采用双侧耳板夹持式结构，耳板上同轴加工轮轴穿装孔，孔位公差严格控制在H7级，保证轮轴穿装后无径向窜动，轮组转动过程中不会出现偏摆卡滞；耳板外侧预留锁紧件安装槽，可适配轴端挡板、圆螺母锁紧等多种轮轴固定方式，满足不同载荷等级下的防松需求。从安装边界来看，支座上部轴套的中心距下部轮轴孔中心的垂直距离经过精准核算，既保证轮组安装后与底盘底面留有足够的跳动间隙，避免重载下车架形变挤压轮体，同时控制整体安装高度不会过多抬升台车底盘的载货平面，降低重载货物装卸时的抬升高度，适配标准高度的厂区转运托盘。在厂区重载转运、影视道具重型移动平台、车间工位周转重载台车的轮组系统中，前轮安装支座是承担轮组载荷传递、转向动作执行的核心受力构件，其结构合理性直接决定重载工况下轮组的运行寿命与转向平顺性。该安装支座采用分体式铰接结构设计，主体承力臂为一体化铸造成型后做机加工处理，支座上部设置圆柱形安装轴套，用于与台车底盘的主梁安装位做销轴连接，轴套内孔预留衬套安装余量，可根据实际载荷等级选配铜基石墨自润滑衬套或者滚针轴承组件，降低转向过程中的转动摩擦阻力，避免长期重载转动出现轴孔咬合磨损的问题。

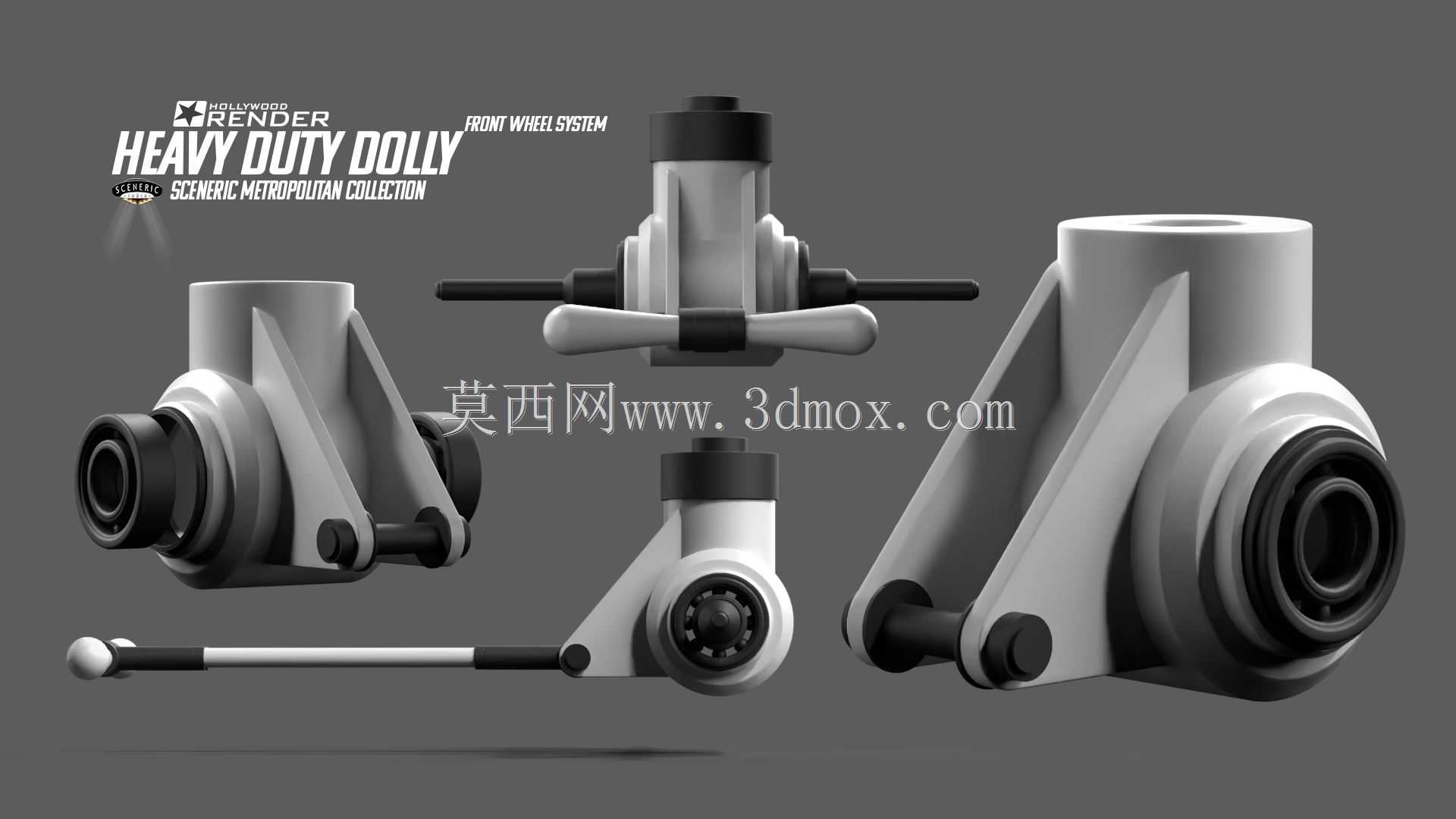

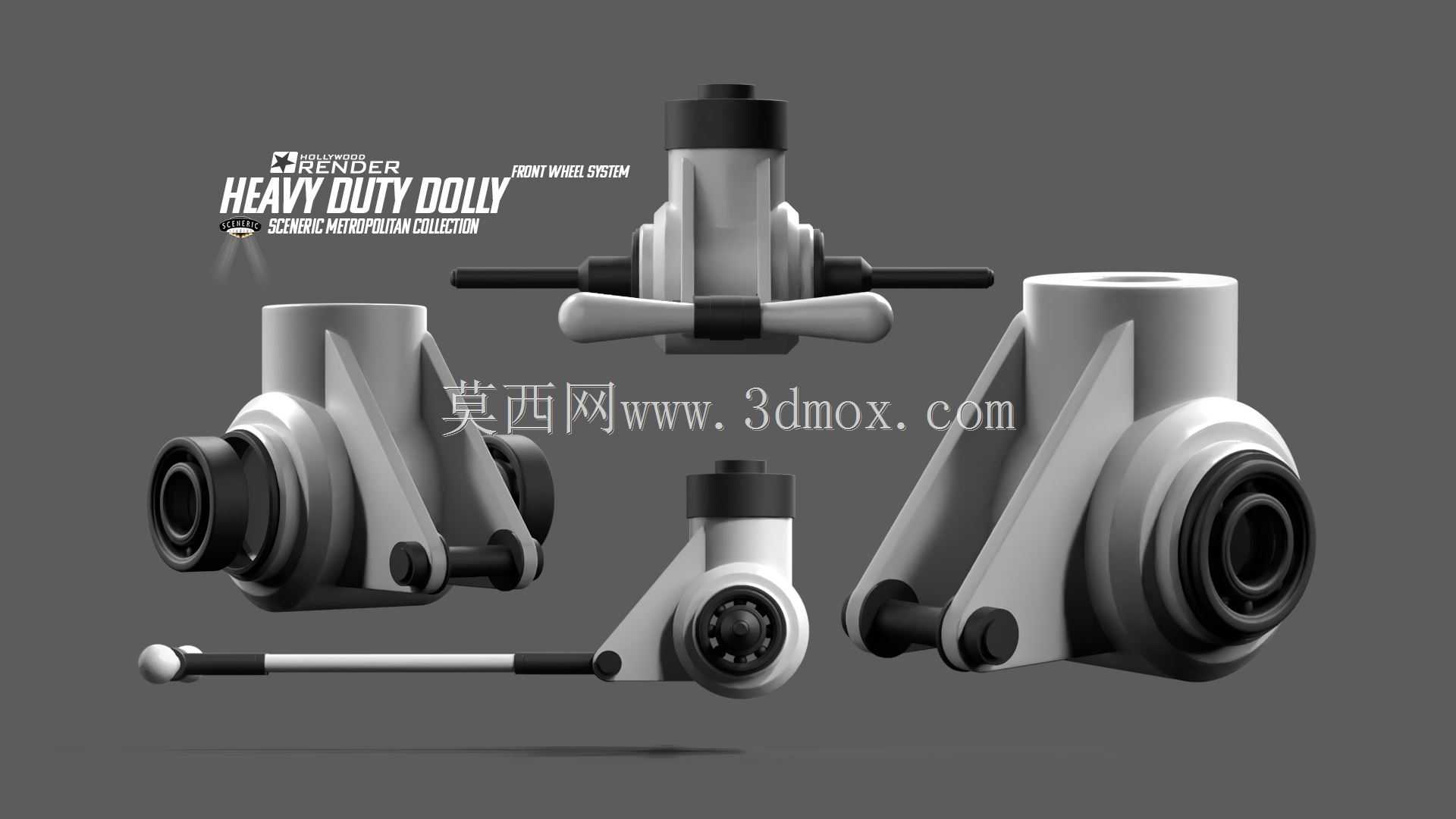

　　支座侧部延伸出转向摇臂安装位，设置横向穿销孔，用于连接转向拉杆组件，当台车需要转向时，转向拉杆的推拉动作通过该安装位传递到支座本体，带动整个前轮组件绕上部主销轴转动，实现转向动作；摇臂安装位的孔位与主销轴的中心距经过传动比核算，保证转向操作时的力臂长度合理，人工推行转向时无需施加过大的操作力，动力驱动型台车上也可降低转向执行机构的输出扭矩要求。结构受力层面，支座的承力臂采用变截面设计，在主销轴与轮轴孔之间的高应力区域做加厚处理，过渡位置全部采用大圆角过渡，避免应力集中导致的长期交变载荷下结构开裂，经仿真校核，在额定3倍静载荷工况下，结构最大应力远低于常用铸钢材料的屈服强度，可满足厂区内不平整路面的冲击载荷使用需求。

　　该支座的适配轮组为重型铁芯聚氨酯脚轮，单轮额定承载可达1.2吨，双轮组配置下单组前轮支座可承担2吨以上的垂直载荷，配合后部的定向轮组，整台台车的额定承载可达到5吨级别，完全覆盖大部分厂区内重型工件、模具、工装夹具的转运需求。在实际装配过程中，上部主销轴与底盘安装座之间设置有推力轴承，承受垂直方向的载荷同时降低转向转动阻力，销轴下部设置开槽螺母与开口销做防松处理，避免长期运行震动导致销轴脱出；轮轴与轮体之间配置双列圆锥滚子轴承，可同时承受径向载荷与转向时产生的轴向侧向力，避免轮组在斜向推行或者过轨道槽时出现轴承损坏的问题。

　　支座表面采用喷塑处理，相比普通喷漆层具备更好的耐磕碰与防锈能力，适配厂区内多油污、多金属碎屑的使用环境，日常维护仅需定期向衬套注油孔加注润滑脂即可，无需复杂的保养操作。从三维建模的角度来看，该结构的建模难点在于铰接位置的同轴度配合、变截面承力臂的曲面过渡，以及各个安装孔位的位置公差匹配，建模过程中需要先确定主销轴与轮轴的空间位置关系，再以此为基准搭建承力臂的主体结构，最后添加各个安装位的细节特征，保证所有配合面的尺寸公差符合机械加工的工艺要求，避免出现无法实际加工生产的不合理结构。
