这款微型三轴加工结构的设计初衷,是面向小尺寸精密零件的小批量试制、教学演示以及个人DIY加工场景,填补了常规工业机床占地空间大、部署成本高,无法适配桌面级作业环境的空白。从实际应用场景来看,它既可以放置在职业院校的实训工位上,供学员理解三轴联动加工的运动逻辑、对刀操作流程以及进给参数匹配逻辑,也能放在小型工作室的工作台面上,完成铜、铝等软质金属以及工程塑料、树脂等非金属材料的小尺寸零件铣削、钻孔、刻线作业,甚至可以适配小型PCB板的轮廓铣削与钻孔加工,满足电子爱好者的样板制作需求。

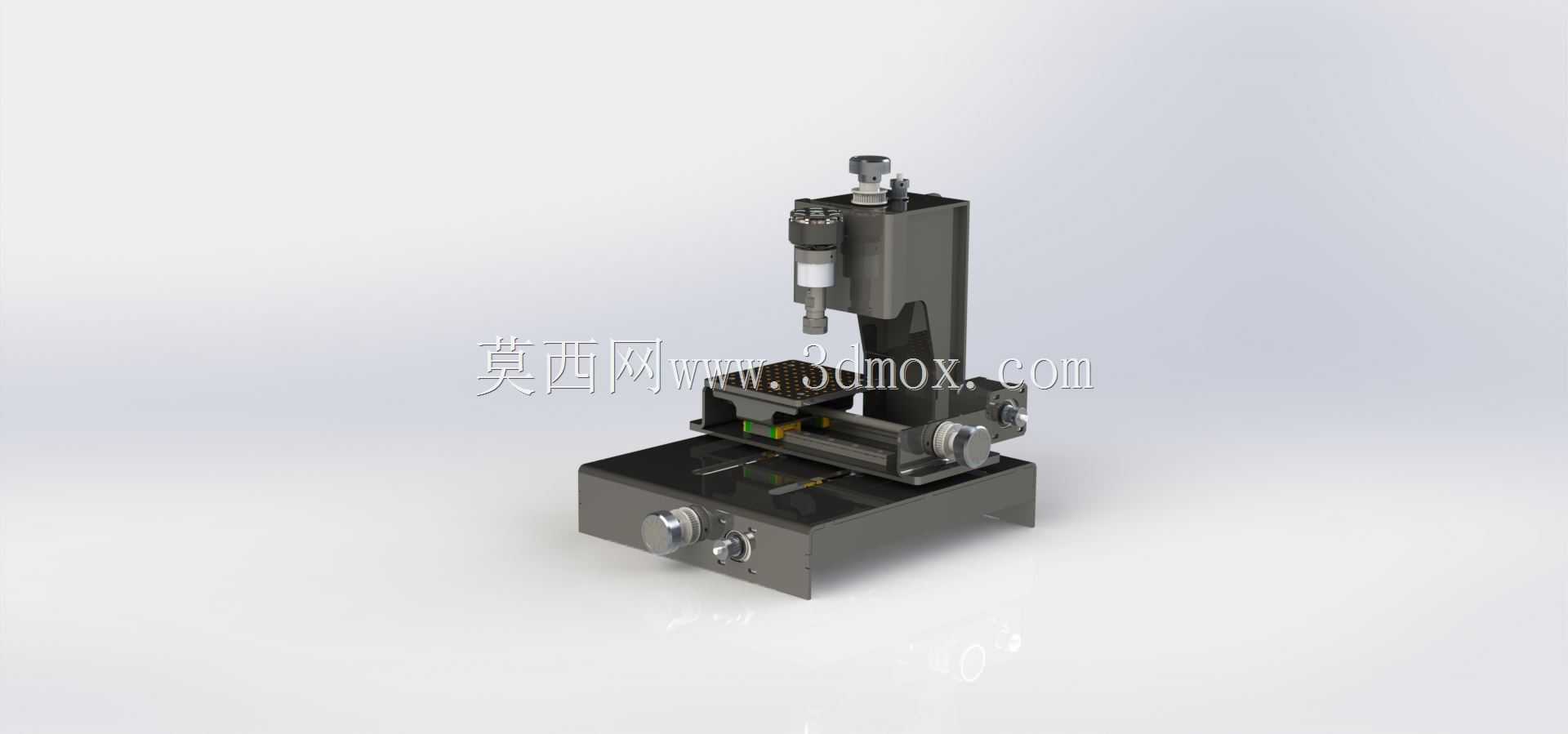

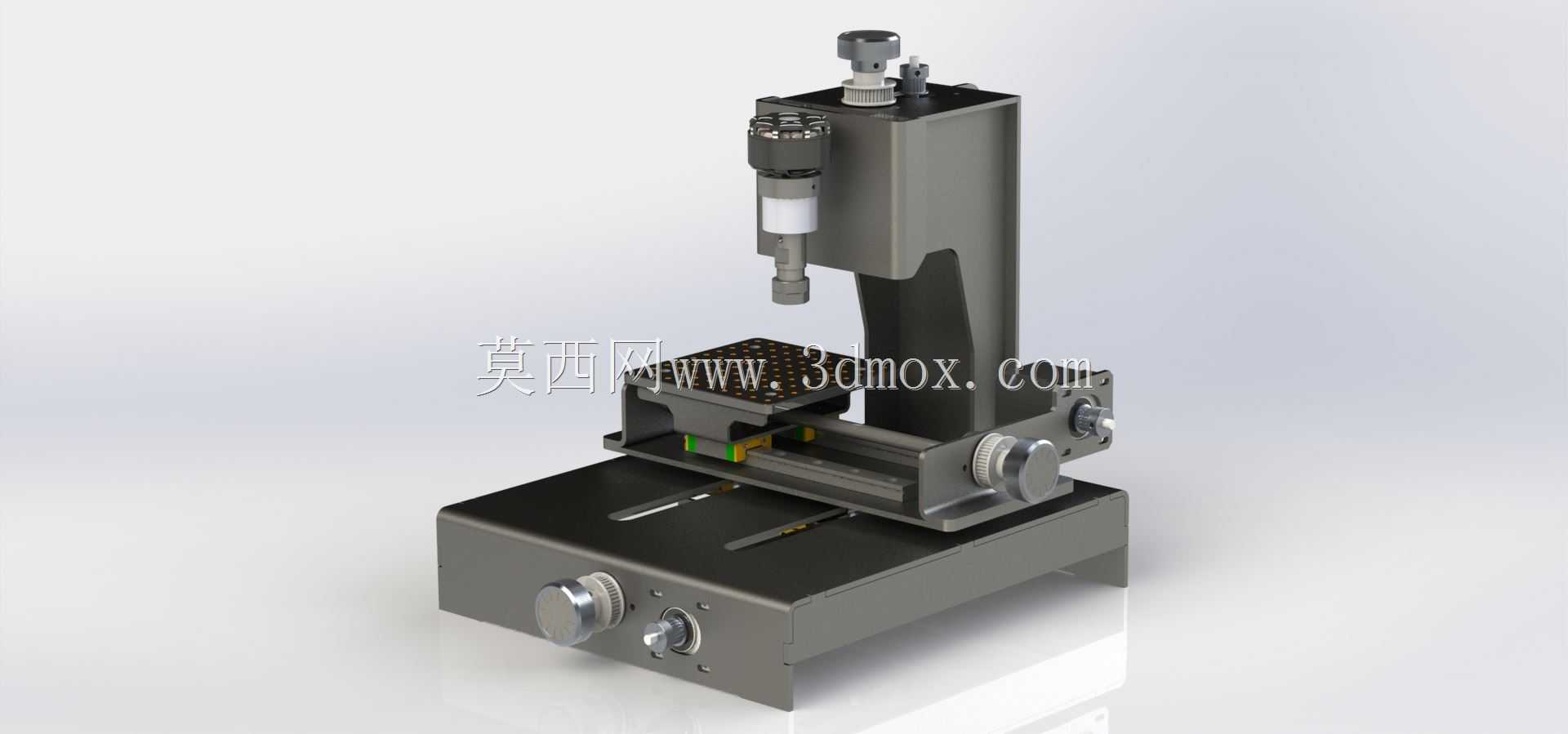

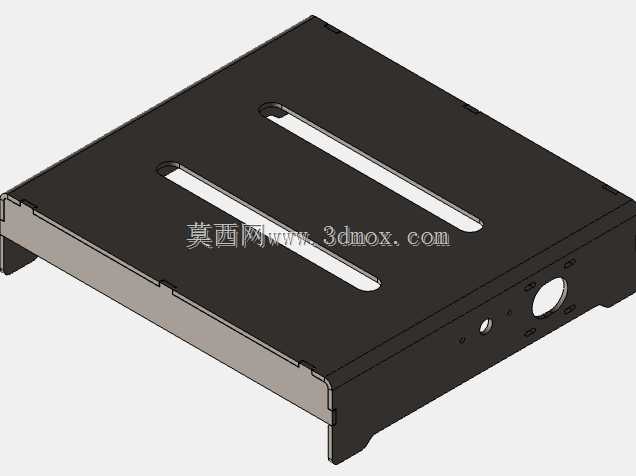

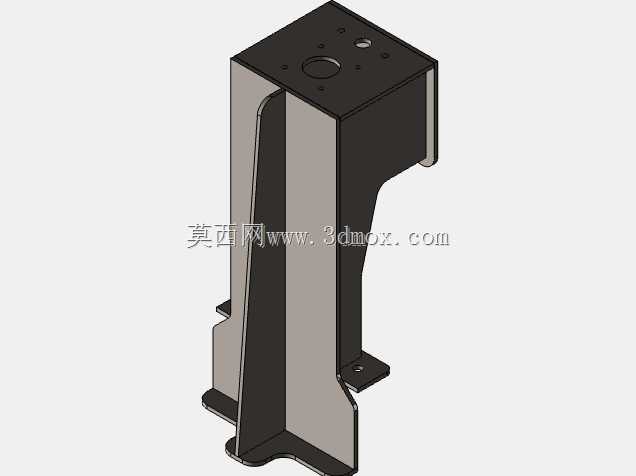

从功能特性来看,该结构采用经典的C型床身布局,立柱固定在底座后侧,Z轴滑台沿立柱导轨做垂直方向进给,X轴滑台搭载工件工作台做横向进给,Y轴滑台搭载X轴组件做纵向进给,三个轴的运动相互独立又可通过数控系统实现联动,能完成平面铣削、沟槽加工、简单三维曲面的铣削作业。底座部分采用整体式厚重结构设计,目的是提升整机的刚性,减少加工过程中因切削力产生的振动,保证加工精度的稳定性,底座正面设置的调节旋钮分别对应主轴转速调节以及进给倍率调节,方便操作人员在加工过程中根据实际切削状态快速调整参数,无需在软件界面反复操作。

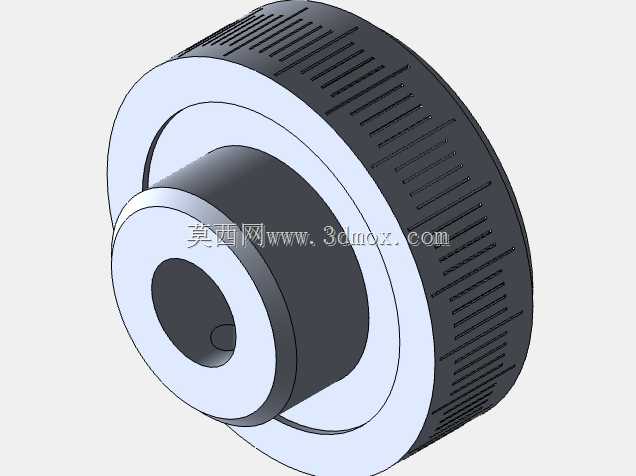

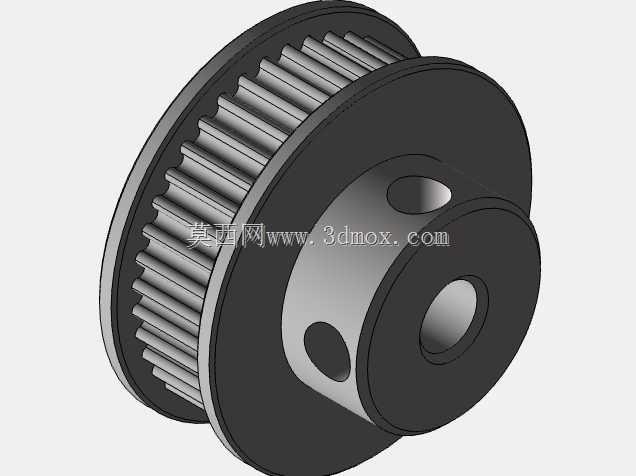

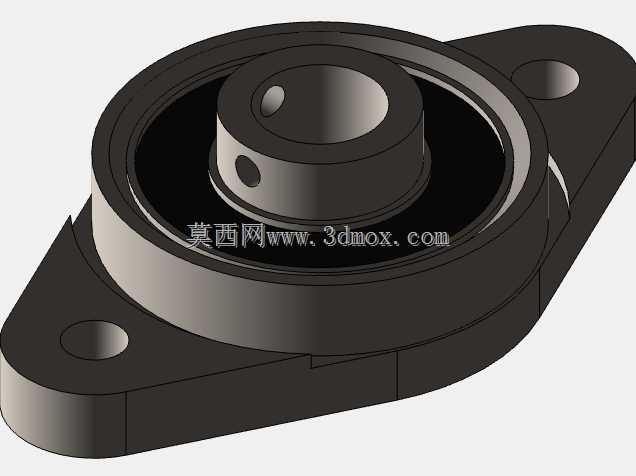

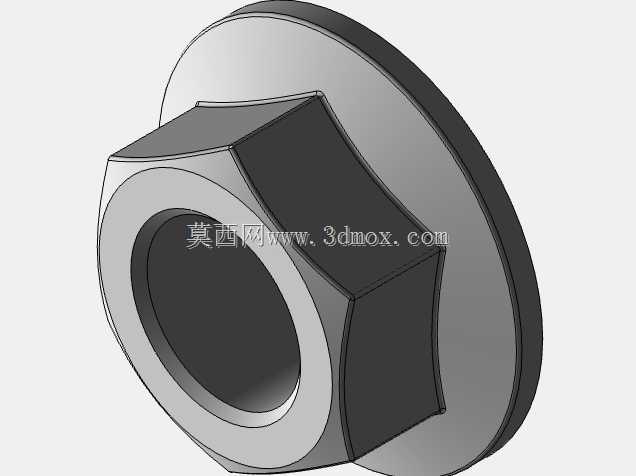

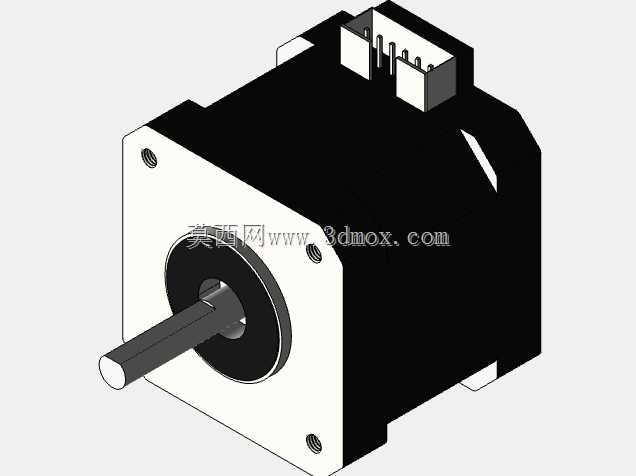

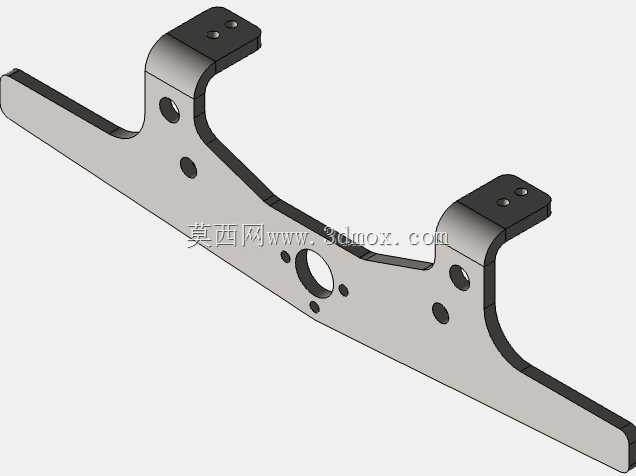

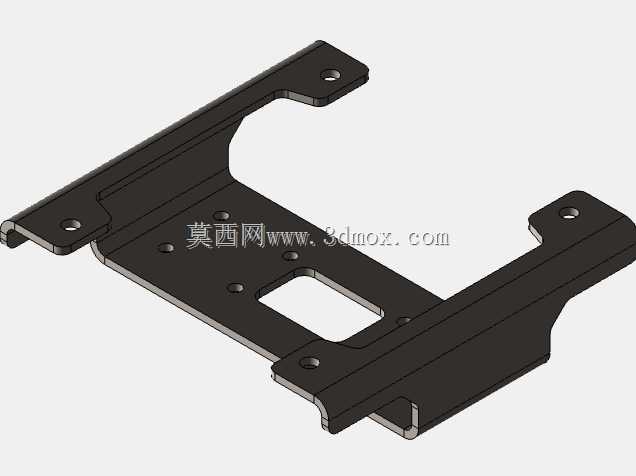

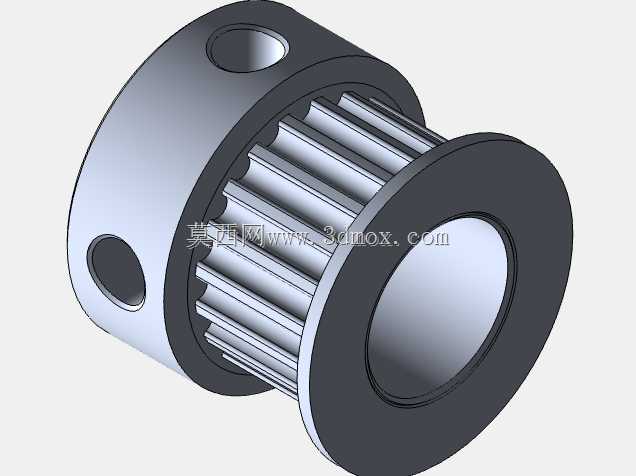

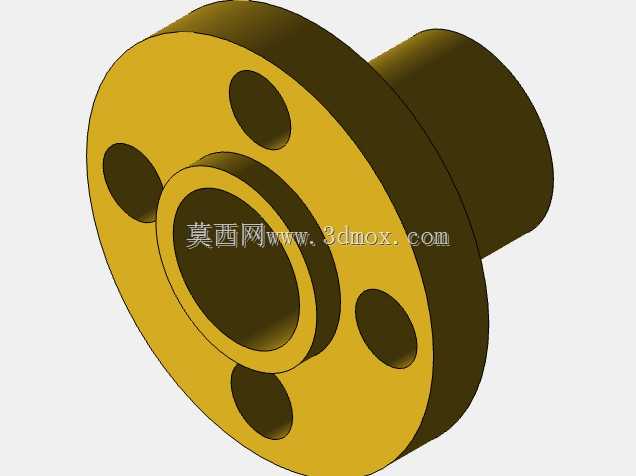

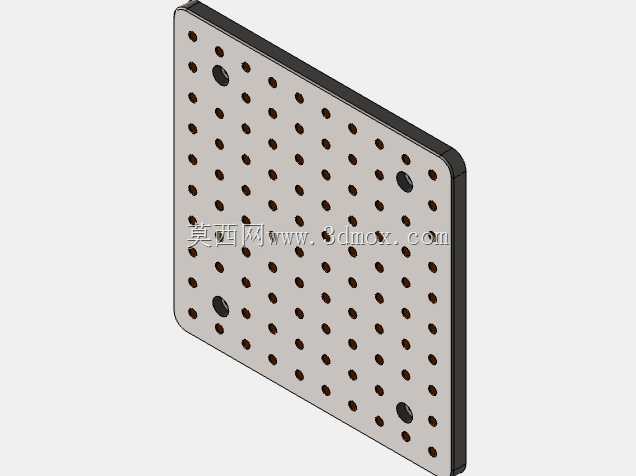

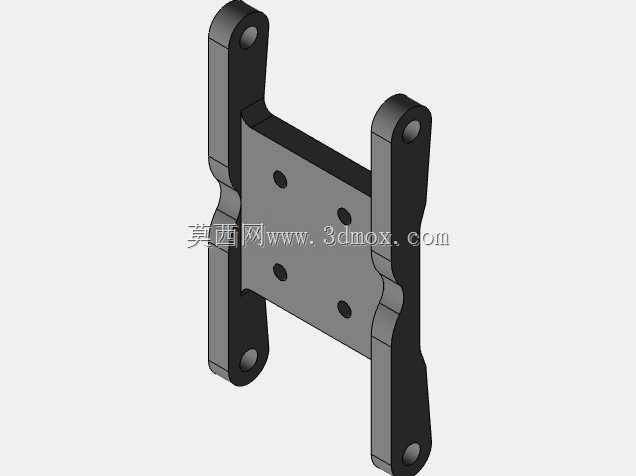

设计思路上,这款结构优先考虑了桌面部署的空间约束,整体外形尺寸控制在可放置于常规1.2米宽度工作台的范围内,安装边界无需额外的地基固定,仅需放置在平整的硬质工作台面即可使用,设备底部预留了减震垫安装位,可进一步抵消加工过程中的微幅振动。主轴部分采用高速电主轴结构,适配小直径铣刀、钻头的装夹,满足小尺寸零件精细加工的转速需求,主轴侧面设置的手动调节结构可实现Z轴的手动微调,方便对刀操作。各进给轴均采用丝杠传动搭配线性导轨的结构,保证进给运动的平稳性与定位精度,轴端设置的手轮既可以在断电状态下手动调整轴位置,也能在调试阶段实现微量进给,避免自动进给时的撞刀风险。工作台采用带T型槽的结构设计,可通过压板、台钳等通用夹具固定不同形状的小尺寸工件,适配多样化的装夹需求,工作台的行程范围经过优化,刚好覆盖常规小尺寸零件的加工尺寸区间,避免了不必要的行程冗余带来的结构体积增大问题。

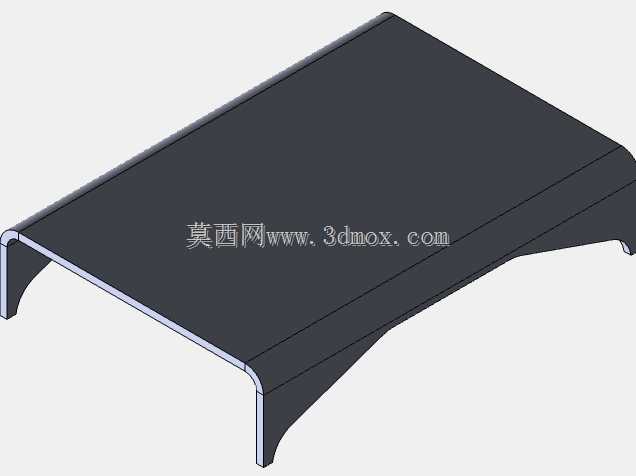

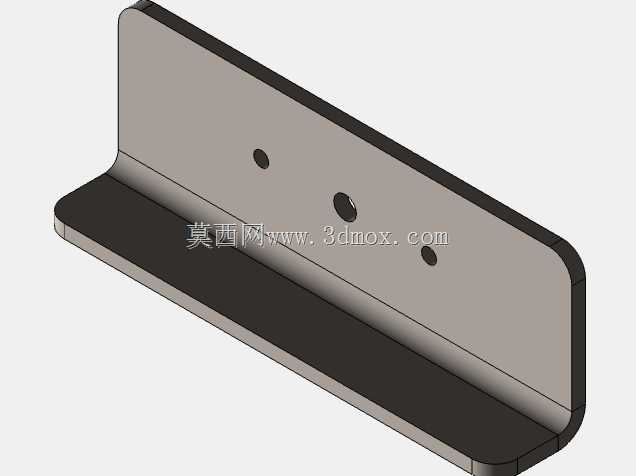

从结构细节来看,各轴的传动部件均设置了防护结构,避免加工过程中产生的切屑、切削液进入导轨与丝杠接触面,造成部件磨损,延长设备的维护周期。电气元件的安装位预留于底座内部空腔,既可以节省外部空间,也能对控制线路、驱动模块起到防护作用,避免加工过程中的切屑飞溅损坏电气部件。整体结构没有多余的冗余设计,所有部件的布局都围绕紧凑性、易操作性、易维护性展开,比如主轴的装夹结构采用标准ER夹头设计,可快速更换不同直径的刀具,无需特殊的专用工具;各导轨的润滑注油点都设置在便于操作的位置,日常维护时无需拆解大量结构即可完成润滑保养。
在实际使用的边界条件上,这款结构适配的加工切削力经过严格核算,仅适合小切深、快进给的轻切削作业,不适合大余量的重切削加工,这也和它桌面级微型设备的定位相匹配,针对的就是小尺寸、高精度、低切削量的加工场景。三个轴的运动行程经过匹配设计,不会出现运动干涉问题,各轴的限位位置都预留了缓冲结构,避免超程运动时的硬碰撞损坏传动部件。整体外形的边角都做了倒角处理,避免操作人员在调试、装夹工件时被尖锐边角划伤,操作区域的高度也适配人坐姿操作的舒适高度,长时间作业也不易产生疲劳。
