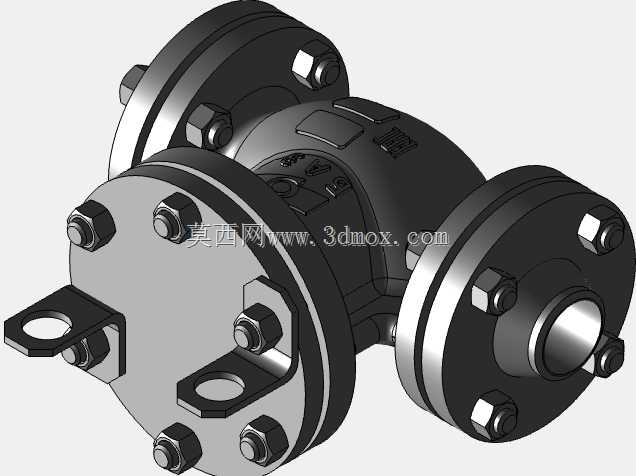

DN50 PN4.0旋启式法兰连接止回阀

　　在石化、市政给排水、热力输送、工业循环水等管路系统中，介质倒流是极易引发水锤、泵组反转、设备损坏的核心风险点，这款公称通径DN50、公称压力PN4.0MPa的旋启式止回阀，正是为阻断介质反向流动设计的管路控制部件。从结构设计来看，该阀采用法兰连接形式，两端法兰的螺栓孔位、密封面尺寸完全匹配对应压力等级的管路法兰标准，安装时只需将两端法兰与管路法兰对齐，穿入配套螺栓均匀拧紧即可完成固定，无需额外加工焊接接口，适配现场快装、后期检修拆换的需求。

　　阀体整体采用直通式流道设计，介质正向流通时，内部的阀瓣在介质推力作用下绕固定销轴旋转开启，流道通畅无明显突变，压损远小于同口径升降式止回阀，适合对管路阻力损失有要求的大流量输送场景；当介质出现反向流动趋势时，阀瓣在自身重力与反向介质压力的共同作用下快速回转贴合阀座密封面，实现管路截断，避免介质倒流冲击上游设备。从安装边界来看，该阀的整体结构长度符合对应压力等级止回阀的尺寸规范，两端法兰外端面间距固定，现场管路预制时可直接按标准尺寸预留安装空间，无需额外测量适配；阀体侧部预留的带孔安装支耳，可在大管径管路或振动工况下搭配支架做辅助固定，避免阀门长期受管路应力拉扯出现密封面错位、连接螺栓松动的问题。

　　设计过程中，阀瓣的旋转销轴位置做了偏心优化，既保证正向开启时阀瓣能完全贴靠阀体内壁不遮挡流道，又能保证反向关闭时阀瓣与阀座的密封面完全贴合，无卡滞、密封不严的隐患；所有外露连接螺栓均采用标准六角头紧固件，后期维护时无需专用工具即可拆卸检修，更换密封件或阀瓣内部零件时不用将整个阀门从管路上切割拆下，大幅降低运维成本。这款阀门可水平安装在直管段上，也可根据现场空间做垂直安装（垂直安装时需保证介质流向自下而上，确保阀瓣能依靠重力正常复位），适配清水、油品、弱腐蚀性介质等多种常规工业介质的输送场景，在泵出口、换热器进出口、储罐进出液管路等位置都能发挥可靠的止回作用，避免因介质倒流引发的设备故障与生产安全隐患。

　　建模过程中对法兰密封面的水线结构、阀瓣与销轴的配合间隙、螺栓连接的沉孔位置都做了1:1还原，可直接用于管路系统的装配干涉检查、安装布局模拟，也可作为阀门选型时的结构参考，帮助设计人员直观判断阀门的安装空间、连接形式是否匹配现场管路需求。
