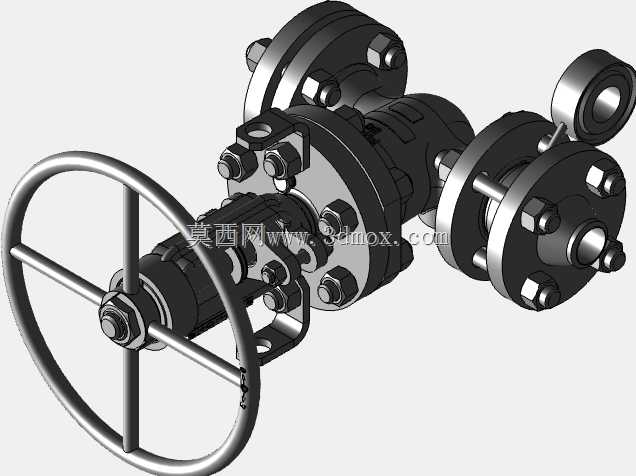

带法兰连接与手轮操作的楔式闸阀结构

　　这款楔式单闸板闸阀的三维结构，完整还原了公称通径DN50、公称压力PN10工况下的全部装配细节，从手轮操作端到两侧法兰连接端的所有零件配合关系都做了精准还原，没有做简化省略，能直接用于管道系统的装配干涉校验、运维拆装模拟以及新入行设计人员的结构参考。在石化输送、市政给排水、工业循环水、热力管网这类需要长期保持管路通断状态的场景里，这类闸阀的应用占比极高，它的核心作用就是在管路系统中实现介质的完全截断，不适合做调节流量使用——因为闸板处于半开位置时，高速流动的介质会持续冲蚀密封面，很快就会造成密封失效，这也是选型时需要明确的使用边界。

　　从结构设计逻辑来看，手轮通过阀杆螺母将旋转运动转化为闸板的直线升降运动，阀杆部分采用明杆结构设计，能直观通过阀杆伸出高度判断闸板的开合位置，避免现场操作时出现误判；中法兰位置采用螺栓加缠绕垫片的密封结构，能在PN10的压力等级下保证阀体与阀盖连接位置的密封可靠性，螺栓的排布间距、预紧空间都做了预留，现场拆装时不需要额外避让周边管线。两侧的连接法兰采用标准凸面法兰结构，密封面的凸台高度、螺栓孔的中心距、孔径都匹配对应压力等级的管道法兰标准，安装时只需要配对匹配的法兰垫片，穿入对应规格的螺栓按对角顺序预紧即可，不需要额外加工适配结构。

　　阀体的流道采用直通式设计，介质流过时的流阻极小，全开状态下的压力损失几乎可以忽略，这也是闸阀在长距离输送管线上被大量选用的核心原因之一。闸板部分采用楔式单闸板结构，密封面有一定的楔角，关闭时借助阀杆的下压力将闸板紧压在阀座密封面上，实现硬密封截断，这种结构对介质中少量固体杂质的耐受度比平行闸板更好，在带少量颗粒的水介质、油品输送场景里也能保证可靠密封。阀盖上方的填料函部分，预留了足够的填料装填空间，采用成型柔性石墨填料搭配压盖结构，当阀杆位置出现微量泄漏时，只需要均匀拧紧压盖两侧的螺栓就能实现密封补偿，不需要整体拆解阀门，大幅降低了现场运维的工作量。

　　手轮的轮辐采用三辐条结构，轮缘做了圆弧过渡处理，操作时握持手感更好，手轮与阀杆螺母的连接采用方榫配合加锁紧螺母固定，长期操作也不会出现松脱打滑的问题。从安装边界来看，阀门两端法兰端面的总长度、手轮的最大旋转外径、阀杆全开时的最大伸出高度都做了1:1还原，在做管线排布设计时，可以直接将这个模型导入装配环境，校验阀门安装后是否和周边的管线支架、其他设备部件存在干涉，尤其是手轮的操作空间预留——手轮外缘到周边障碍物的距离至少要留出100mm以上的操作空间，才能保证现场人员开关阀门时操作顺畅，不会出现手轮被卡住无法转动的情况。另外阀体底部的排污堵头位置也做了完整建模，这个位置是用于阀门长期停用或者检修时排空阀腔内部积存介质的，安装时要注意不要把这个位置紧贴墙面或者管线支架，要留出足够的扳手操作空间，方便后期拧开堵头做排空操作。整个模型的所有配合面都做了公差适配的还原，比如阀杆与填料函的间隙、闸板与阀体导轨的配合间隙、阀杆螺母与阀盖的配合位置，都符合实际阀门的装配公差要求，不会出现建模时的过约束或者零件干涉问题，不管是用于教学演示结构原理，还是用于实际管线项目的装配排布，都能直接使用。
