二十吨级起重吊钩组三维结构设计

项目分类:起重机 发布时间:2025-02-20 ID:942631
  • 二十吨级起重吊钩组三维结构设计
  • 二十吨级起重吊钩组三维结构设计
  • 二十吨级起重吊钩组三维结构设计

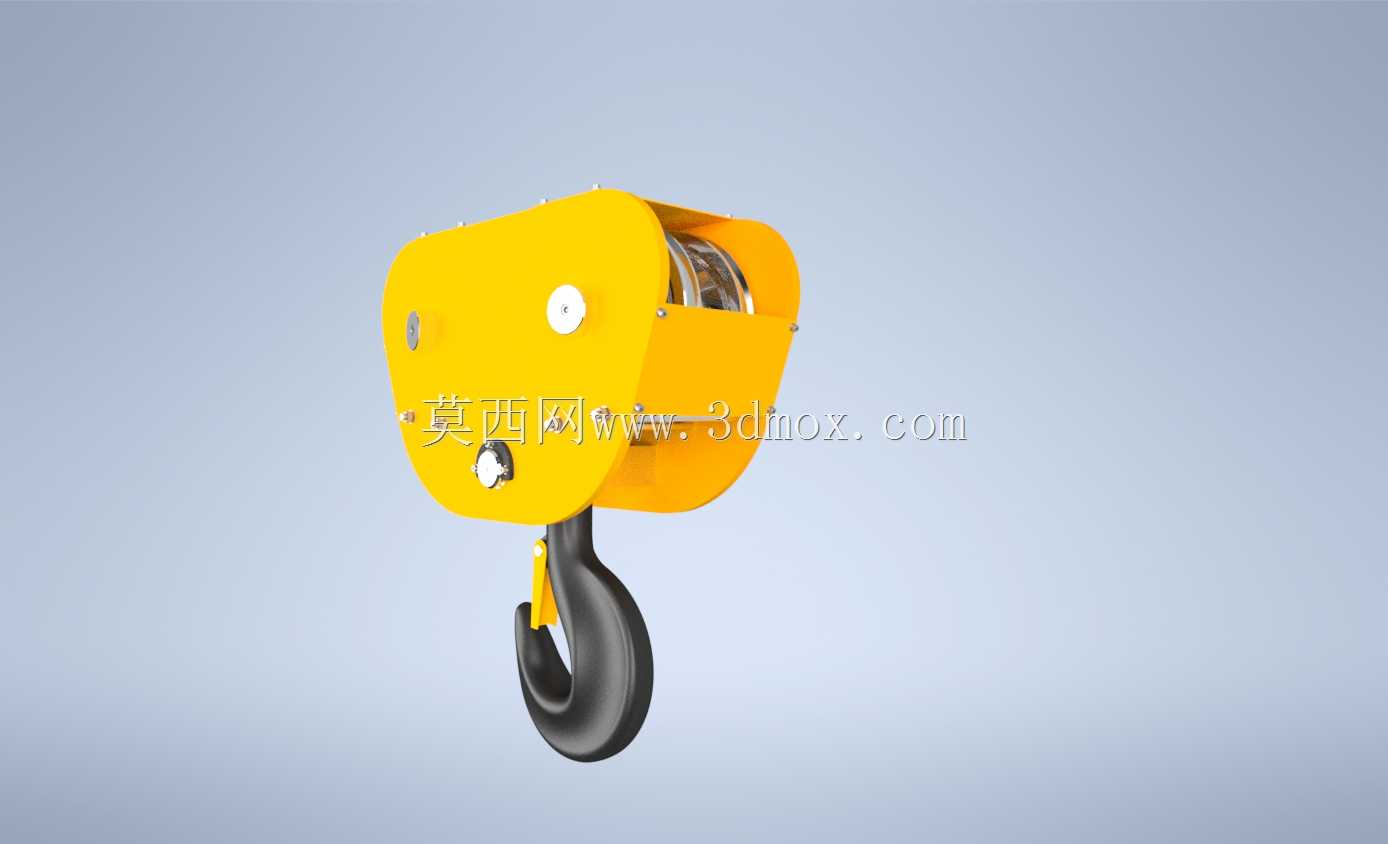

  做起重设备结构设计快十年,经手的吊具类三维模型不下百套,这套二十吨级吊钩组的结构逻辑,是中小吨位桥式、门式起重机里最具代表性的成熟构型。先从实际应用场景说,这类吊钩组主要适配车间内固定跨距桥式起重机、货场散货装卸门式起重机,也可改装后用于港口门座起重机的副钩工位,日常作业覆盖钢坯转运、集装箱辅助吊装、重型机加工件上下线、工程构件场内周转等工况,额定承载下允许的作业环境温度覆盖常规工业场景的-20℃到45℃,不直接接触强腐蚀、熔融金属等特殊介质,属于通用型重载吊具。

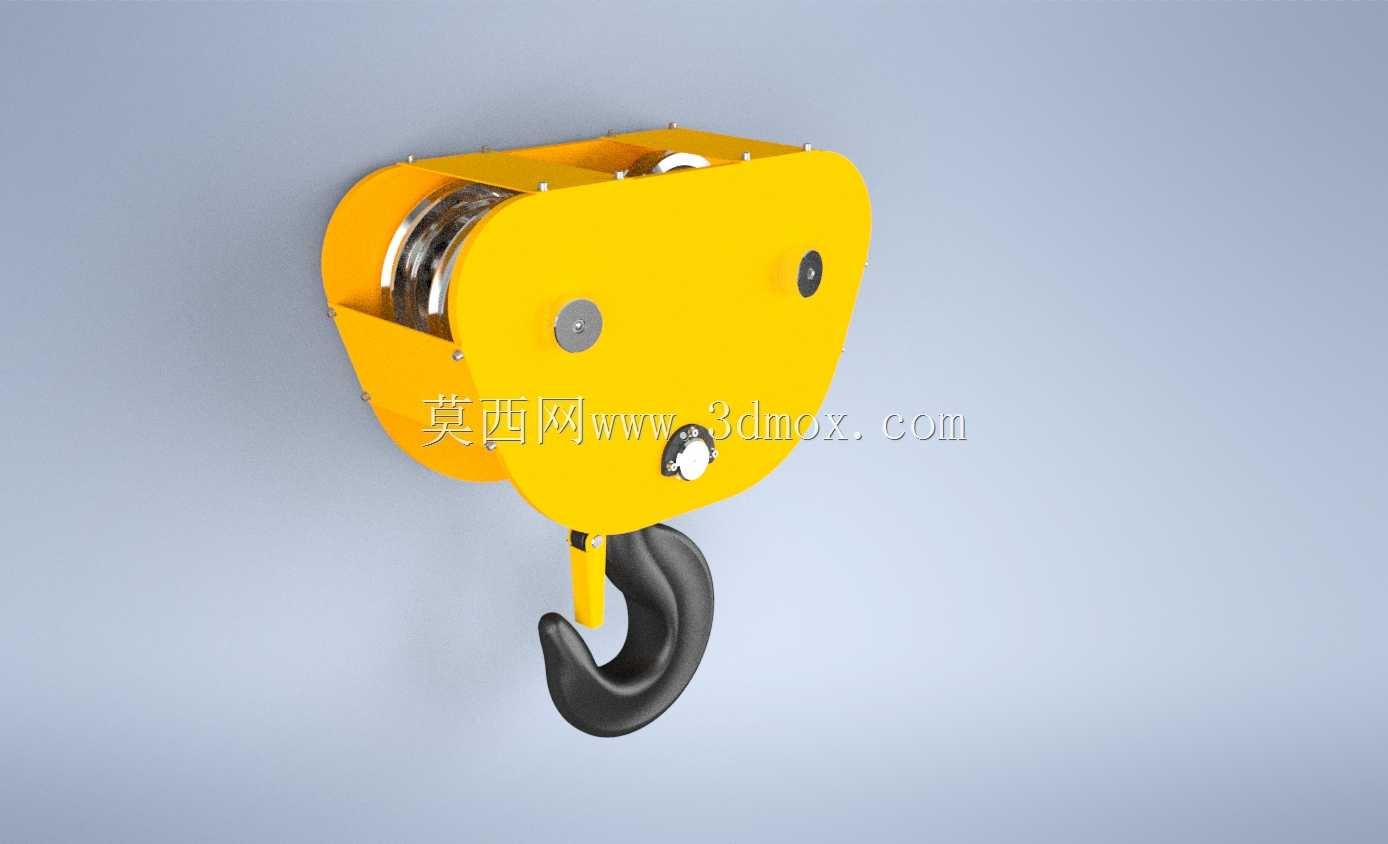

  从结构功能拆分来看,整套构件分为上部滑轮罩壳、内置滑轮轴系、下部吊钩连接体、吊钩本体四个核心模块。上部罩壳采用钢板折弯拼焊结构,不是一体铸造成型,这种设计的好处是焊接后可通过局部退火消除焊接应力,相比铸件抗冲击韧性更好,车间日常维护时拆开侧封板就能直接检查滑轮磨损、钢丝绳跳槽情况,不用整体拆解吊具。罩壳侧面预留的注油孔正对滑轮轴的轴承位,日常维保不用拆下罩壳就能完成锂基脂加注,适配工厂设备维保的快节奏需求。内置的滑轮组采用双绳槽对称布局,匹配直径14mm的起重钢丝绳,滑轮绳槽的曲率半径做了1.05倍钢丝绳直径的优化,既避免绳槽过窄挤压钢丝绳导致外层钢丝提前断丝,也不会因绳槽过宽让钢丝绳在槽内出现横向窜动,加剧滑轮槽的偏磨。滑轮轴采用阶梯轴设计,两端通过定距套和卡板固定在罩壳侧板上,轴的中部配合两个深沟球轴承支撑滑轮转动,轴承两侧设置有双唇口密封圈,能阻挡吊装作业中扬起的金属切屑、粉尘进入轴承滚道,延长轴承更换周期。

  下部的吊钩连接体采用十字铰结构,水平方向的推力轴承承载吊钩的竖向载荷,垂直方向的销轴允许吊钩沿吊装平面做小角度摆动,这种结构能抵消吊装过程中重物晃动带来的侧向弯矩,避免吊钩根部出现应力集中。吊钩本体采用模锻成型的单钩结构,钩身截面为T型,相比矩形截面在同等自重下承载能力提升15%左右,钩尖位置设置有防脱挡板的安装孔位,可直接加装弹簧式防脱棘爪,防止吊装过程中钢丝绳从钩口滑出引发安全事故。

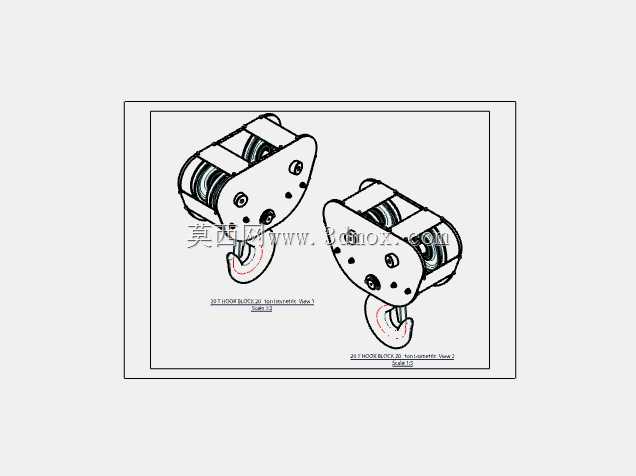

  做这套三维模型的时候,安装边界的尺寸是反复核对过的:上部罩壳的两个钢丝绳入绳口中心距为220mm,适配主流20t双梁起重机的小车起升机构卷筒绳槽间距,不会出现钢丝绳与罩壳边缘干涉的情况;吊钩闭合状态下,钩身最低点到上部滑轮轴中心的距离为680mm,这个尺寸直接决定了起重机的有效起升高度,建模时特意把吊钩的极限摆角设置为左右各15度,模拟实际作业中重物斜吊允许的最大角度,避免现场安装后吊钩摆动时碰擦小车架底部。罩壳顶部的吊耳连接孔采用铰制孔设计,孔位公差严格按照H7级精度设置,和小车起升机构的动滑轮组连接时能实现无间隙配合,减少起升制动时的结构冲击。

  很多新手做吊具建模容易忽略的细节,这套结构里都做了还原:比如罩壳底部的吊钩穿出位置,设置有一圈加厚的耐磨衬板,因为吊钩摆动时这个位置会和连接体长期摩擦,加厚衬板磨损后可单独更换,不用整体更换罩壳;滑轮绳槽的表面粗糙度设置为Ra3.2,这个精度等级既能减少钢丝绳的磨损,也不会因为加工精度过高增加不必要的制造成本;吊钩螺母的锁紧结构采用双螺母加止动垫片的形式,建模时还原了止动垫片的折边位置,能直观看到防松结构的装配逻辑,方便后续出工程图时直接标注装配要求。

  从选型适配的角度说,这套吊钩组的结构尺寸完全符合通用起重吊具的行业规范,不需要额外做结构修改就能直接适配多数20t级通用起重机的起升机构,建模时所有配合面都保留了合理的装配间隙,比如轴承与轴的配合采用基孔制的k6公差,轴承与罩壳轴承座的配合采用H7公差,导出工程图后可直接用于生产加工,不需要二次调整尺寸。
