多田野两款越野吊串联支腿作业结构

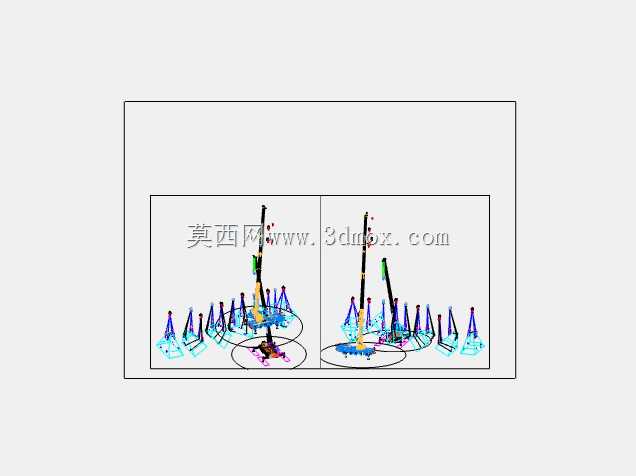

　　做现场吊装方案排布的时候，经常会碰到单台吊机站位覆盖范围不足、或者单台额定起重量没法满足异形重型构件吊装需求的情况，这时候多机协同串联作业的工况就非常常见，这套三维结构还原的就是两款多田野越野吊配合支腿展开的作业排布状态，能直接给现场站位规划、支腿受力验算、作业半径校核提供直观的三维参考。从实际作业场景来看，这类双机串联排布大多用在厂区内重型设备移位、大型钢结构分段吊装、狭窄场地内长距离构件转运的工况里，尤其是场地地面承载力有限、没法让大吨位全地面吊车全支腿展开的作业面，用两台中小吨位越野吊配合，既能分散地面载荷，又能通过双机吊点的配合覆盖更大的作业范围，比单台大吨位设备进场的适配性更强。

　　看这套结构的设计细节，两款机型的支腿系统都做了全展开状态的还原，包括H型支腿的伸缩段、垂直支腿的支撑盘、转台的回转支承结构、伸缩臂的基本臂段都做了对应比例的还原，支腿展开后的跨距边界做的很清晰，做场地排布的时候可以直接量取支腿盘的占地范围，提前规划地面垫板的铺设位置，避免现场出现支腿伸不开、或者支撑点落在软基上的问题。做这类双机协同的三维建模的时候，首先要卡准的是单机的作业边界，每台吊机的支腿全伸后的外轮廓尺寸、最小回转半径、最大作业半径下的臂长角度都要和实际设备参数对齐，不然排布出来的站位方案到现场根本落不了地。

　　这套结构里特意把两台吊机的支腿支撑区域做了区分，能直观看到两台设备的支腿有没有干涉、作业的时候臂架会不会出现碰杆的风险，尤其是双机抬吊的时候，两台吊机的臂架夹角、吊点的高度差都要提前在三维里模拟，不然现场很容易出现载荷偏移、单台吊机超载的问题。从安装边界来看，单台AC5-130机型的支腿全伸后横向跨距大概在六米级，纵向跨距在五米级，支撑盘的直径在六百毫米左右，GR-800EX的支腿跨距稍小一点，横向跨距在五米级，纵向跨距在四米八左右，两台设备串联排布的时候，相邻支腿的最小安全距离要留到三百毫米以上，避免支腿伸缩的时候互相磕碰，同时要保证两台吊机的回转中心距在八米以上，给臂架回转留出足够的安全间隙。实际做结构设计还原的时候，支腿的受力点位置是重点，垂直支腿的油缸轴线要和支撑盘中心对齐，支腿伸缩段的搭接长度要符合设备原厂的设计要求，不能为了凑跨距把支腿伸到超出原厂规定的最大伸出长度，不然支腿的抗弯强度不够，作业的时候很容易出现失稳风险。另外这套结构里也还原了吊机的底盘转向结构，做场地进场路线规划的时候，可以直接参考底盘的最小转弯半径，提前规划设备的进场路线，尤其是厂区内作业的时候，道路宽度、转弯处的空间都要提前核对，避免设备开不到预定站位。

　　很多新手做吊装方案的时候只会看吊机的额定起重量表，忽略支腿展开的占地空间和双机协同的干涉问题，最后到现场才发现支腿没法全伸，只能降载荷使用，甚至出现支腿压坏地面、臂架碰杆的安全隐患，用这类还原度高的三维结构提前做模拟，就能把这些现场问题提前规避掉。从功能特性来说，越野吊的优势就是自带越野底盘，能在未硬化的场地行驶，支腿展开速度快，适合零散的小型吊装作业，双机串联的模式相当于把两台设备的作业范围连起来，对于长条形的构件吊装，比如厂区内的长管道、厂房的长钢梁，双机抬吊的时候不用反复挪车，就能沿着构件的长度方向完成吊装移位，作业效率比单台吊机反复挪位高很多。建模的时候特意把支腿的支撑盘做了加厚处理的还原，实际作业的时候支撑盘下面还要垫路基板，分散对地面的压强，三维里预留的垫板安装空间也符合现场的实际操作要求，不会出现模拟的时候支腿能落地，实际垫了路基板之后支腿行程不够的问题。另外转台部分的结构还原也考虑了回转角度的限制，双机作业的时候每台吊机的回转角度范围都要提前划定，避免臂架转到非作业区的时候碰到周边的构筑物，这套三维结构里可以直接模拟不同回转角度下的臂架位置，提前划定安全作业区，给现场的指挥人员提供直观的参考。
