悬挂式电源变压器安装支撑结构设计

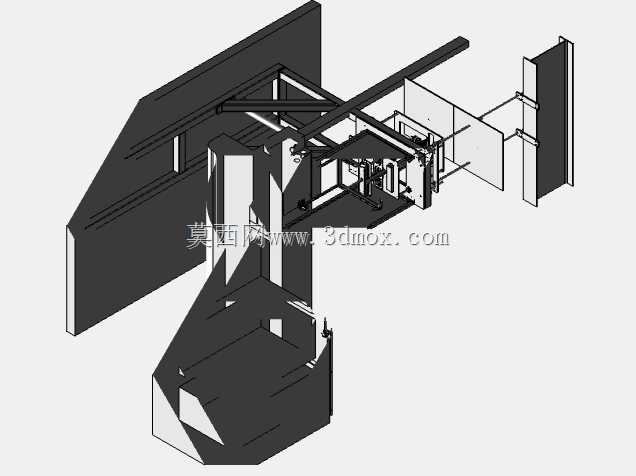

　　这套结构针对工业现场壁挂式电源变压器的安装需求设计，适配车间墙面、设备侧壁等垂直安装场景，解决传统落地式变压器占用地面空间、易受现场杂物磕碰、线缆走线杂乱的问题，在生产线配电、小型设备集成供电、厂房局部供电改造场景中都能适配。从实际使用逻辑出发，结构主体采用L型主承载钣金作为核心受力件，垂直段贴合安装墙面，预留的沉头安装孔可适配M8-M12规格的膨胀螺栓，能根据墙面材质（混凝土墙面、彩钢板墙面、设备钢构侧壁）选择对应的固定件，水平段承载变压器本体重量，边缘做翻边强化处理，避免钣金受长期载荷出现弯折变形，承载面预留的定位孔可匹配常见容量电源变压器的底部安装脚位，不需要额外加工转接板就能完成变压器本体固定。

　　考虑到变压器运行时的接线需求，结构侧面延伸出独立的线缆走线支架，高压进线侧与低压出线侧做物理分隔，支架上预留的扎带固定位可规整梳理进出线缆，避免线缆交叉干扰，也能防止线缆垂落触碰变压器高温外壳加速绝缘层老化；结构后方设置的绝缘隔板采用环氧树脂材质，隔开变压器本体与安装墙面，既避免墙面凝露导致的漏电风险，也能减少变压器运行振动向墙面传递的噪音。设计阶段先核算了整体承载边界，主承载钣金采用2.5mm厚冷轧钢板折弯成型，表面做喷塑防锈处理，单组结构最大可承载45kg重量的变压器本体，适配容量在5kVA及以下的干式电源变压器安装；安装时垂直段的安装孔位做了长圆孔设计，允许现场安装时有±15mm的位置调整量，降低墙面打孔的精度要求，水平承载面的边缘设置了20mm高的挡边，可防止变压器固定螺栓松动后出现侧滑移位。

　　结构右侧延伸出的防护挡板采用透明PC材质，既不遮挡变压器本体的运行状态观察（比如温控指示灯、接线端子状态），也能防止现场操作人员误触带电接线端子，挡板采用快拆式固定结构，日常检修维护时不需要完全拆卸整个结构，松开侧边的手拧螺丝就能翻开挡板完成接线、检测作业。考虑到不同现场的安装空间差异，结构的走线支架长度做了模块化设计，可根据现场线缆的弯曲半径需求选择不同长度的支架配件，不需要对主结构做二次切割修改；主结构的折弯处都做了R3圆角处理，避免安装过程中锋利的钣金边缘划伤施工人员，也防止割破线缆外层绝缘皮。从安装边界来看，整套结构贴墙安装后突出墙面的总深度控制在280mm以内，不会占用过多的通道空间，垂直方向的安装高度可根据现场操作需求调整，推荐安装时变压器本体底部距离地面1.2m-1.5m，既方便日常巡检观察运行状态，也能避免地面积水溅到变压器本体上。结构上预留的接地端子位置设置在主承载钣金的左下角，采用M6铜螺栓作为接地连接点，安装时可直接将车间接地干线连接到该点位，不需要额外寻找接地点位，符合电气安装的安全规范要求。

　　针对变压器运行时的散热需求，承载面做了阵列式通风孔设计，通风孔直径8mm，开孔率达到35%，不影响变压器底部的空气流通，避免变压器底部积热导致温度过高影响使用寿命；同时通风孔的位置避开了变压器的底部安装脚位，不会降低承载面的结构强度。整套结构的所有钣金构件都采用一体折弯成型，焊接位置做了打磨抛光处理，没有突出的焊渣与毛刺，现场安装时只需要完成墙面固定、变压器固定、线缆梳理、接地连接四个步骤就能完成全部作业，不需要复杂的现场加工，适配各类工业现场的快速配电改造需求，也能作为成套设备的内置变压器安装结构集成到设备柜体侧壁，减少设备内部的空间占用。
