立式伺服驱动精密点胶执行机构

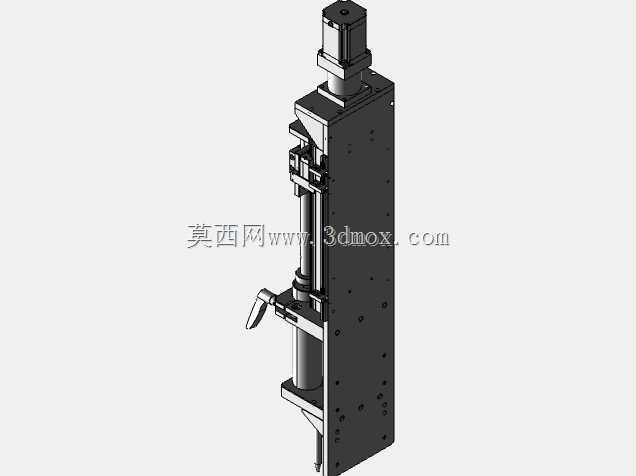

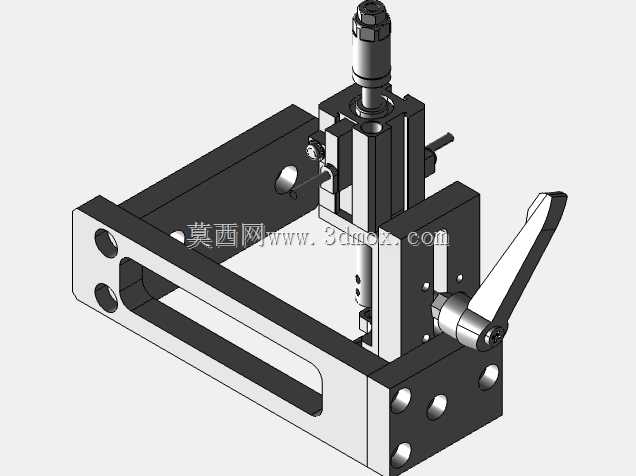

　　这套立式点胶执行单元，主要面向3C电子组装、小功率电源模块封装、微型变压器引脚绝缘处理这类需要微量精准控胶的生产场景，在实际产线中通常搭载于桌面式三轴平台或者在线式流水线点胶工位，替代人工完成针脚固定、线圈封端、壳体密封等注胶作业，能稳定控制单点点胶量在毫克级，避免人工点胶常见的胶量不均、拉丝污染工件、溢胶覆盖焊盘等问题。从结构设计逻辑来看，整体采用竖置集成式布局，将驱动、传动、注胶执行部件全部整合在一块立式安装基板上，最大程度压缩横向占用空间，方便在多工位并排布局的点胶设备上密集安装，也能适配狭小空间内的斜向点胶、深腔点胶工况。

　　顶部搭载的伺服驱动单元通过直连方式带动传动组件做上下直线运动，区别于常见的气缸驱动结构，伺服驱动可以通过脉冲信号精准控制Z轴下压行程，行程调节精度可以达到0.01mm级别，针对不同高度的工件、不同粘度的胶水，可以灵活设定下探深度、抬升高度、停留时间，避免撞针刮伤工件表面或者点胶头距离过高导致胶点偏移。传动部分采用双导向杆配合直线轴承的导向结构，相比单杆导向能完全消除下压过程中的径向晃动，保证点胶针头的落点重复精度，长期高速往复运动也不会出现偏磨、卡滞的问题。

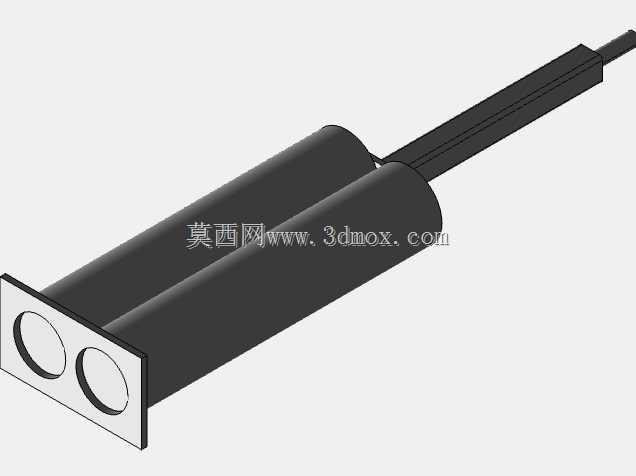

　　注胶执行部分集成了顶针式点胶阀结构，侧面预留的调节手柄可以手动微调阀针的开合行程，针对不同流动性的UV胶、环氧胶、红胶，可以快速调整出胶量的大小，不需要拆解阀体就能完成适配，换产调试的效率比常规固定式阀体提升不少。安装边界方面，整个机构的安装基准为背部的立式基板，基板上预留了多组规则排列的安装螺孔，可以直接通过螺栓固定在设备的Z轴滑台上，不需要额外设计转接板；整体竖向总长度控制在常规点胶设备Z轴行程适配范围内，横向宽度较窄，并排安装多组点胶头时不会出现干涉；底部出胶端的针头接口采用通用标准规格，可以适配不同口径的不锈钢针头、塑料针头，满足不同点胶直径的工艺要求。

　　在实际使用中，这套结构可以单独作为点胶终端搭配不同的运动平台使用，也可以多组组合完成多工件同步点胶，运动部件全部做了防尘防护设计，车间内常见的微小胶雾、粉尘不会进入传动导轨内部，日常维护只需要定期在导向杆位置涂抹少量润滑脂即可，不需要频繁拆解保养。针对点胶过程中常见的拉丝问题，结构设计上特意优化了抬升动作的传动响应速度，伺服驱动可以在胶阀关闭的瞬间完成快速微抬，切断胶丝，避免胶丝粘连在工件表面影响外观质量。另外，整个机构的重心全部落在背部安装基板的中心线上，高速上下运动时不会产生偏载力矩，降低了对搭载平台Z轴负载能力的要求，即使是小型桌面点胶平台也能稳定搭载运行，不会出现Z轴下垂、运行抖动的问题。
