便携式Modbus工业数据读取监测装置

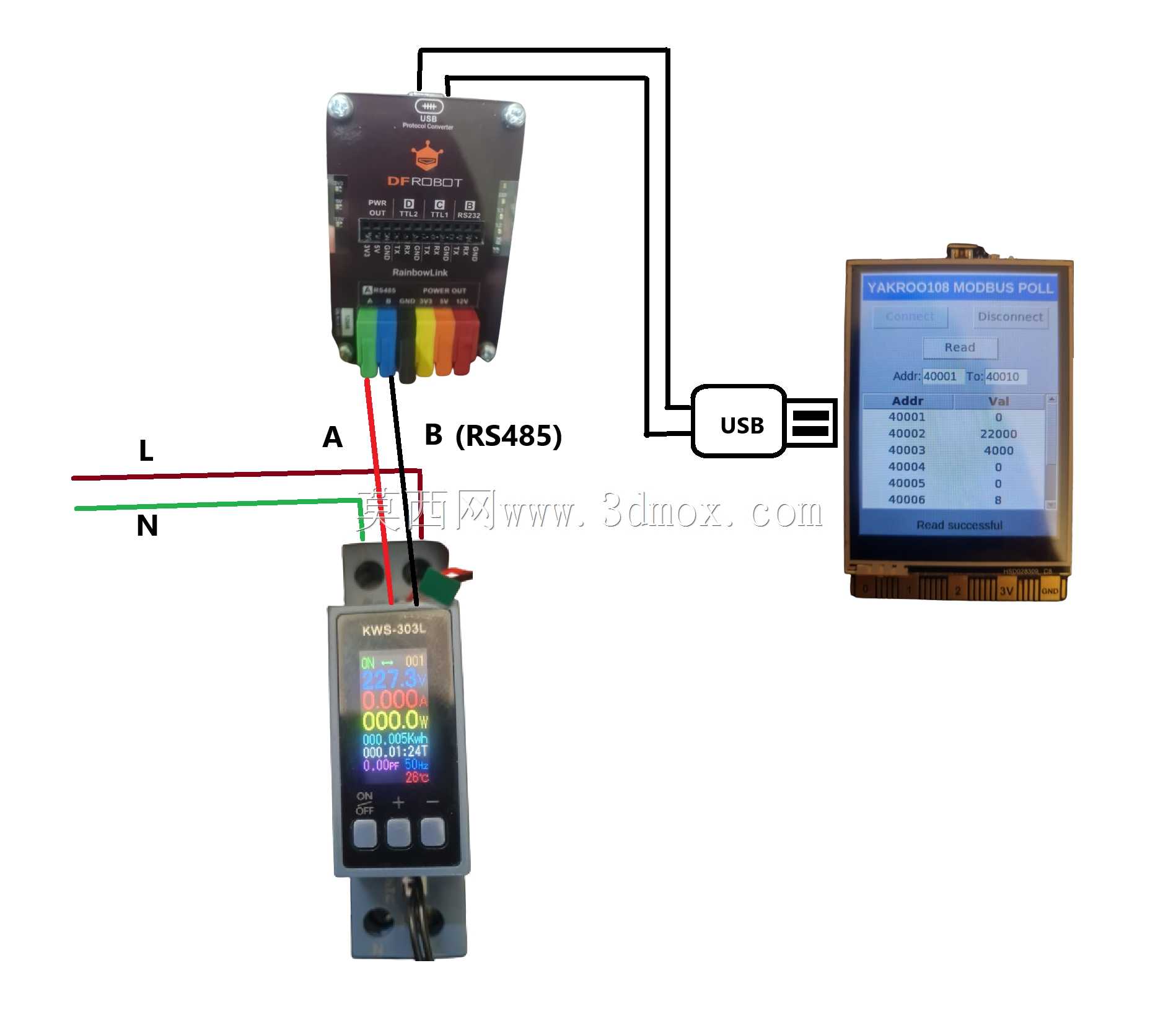

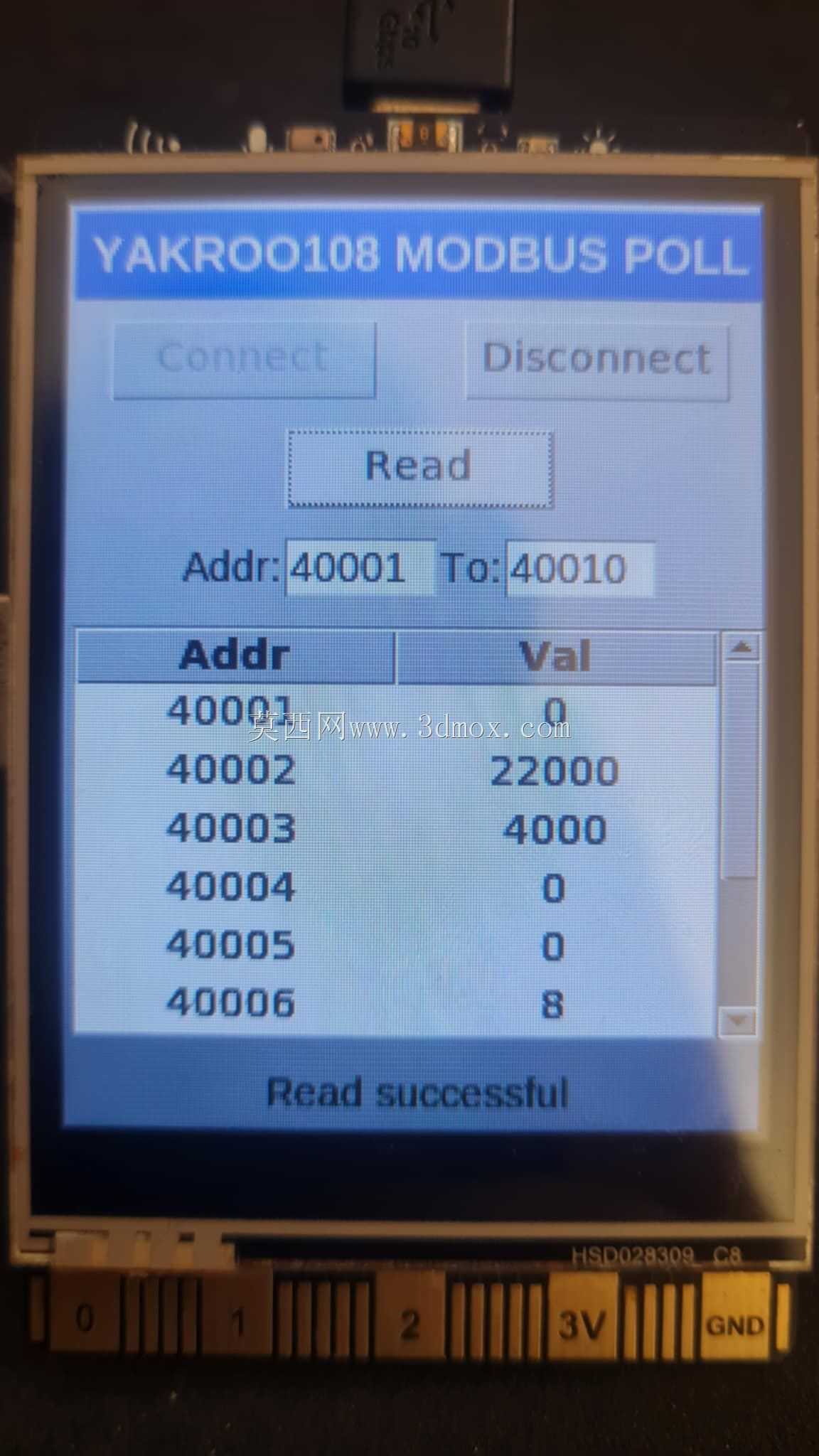

　　从功能实现逻辑上看，装置整合了RS485物理通讯接口、主控运算单元、触控显示模块三个核心部分，物理层兼容标准Modbus RTU通讯协议，能够直接对接支持该协议的工业仪表、配电模块、传感终端，不需要额外搭配协议转换网关，现场接线只需要将总线的A、B端子对应接到装置的通讯端口，完成基础波特率、从站地址参数配置后，就能实时读取对应寄存器的运行数据，支持数据实时刷新、异常数值标红提示，在现场排查通讯故障时，还能主动发送轮询指令检测总线从站响应状态，快速定位总线断线、从站地址冲突、波特率不匹配这类常见通讯问题。在工业现场运维、产线设备调试、配电系统巡检这类场景里，运维人员经常需要临时接入Modbus总线读取设备运行参数，排查通讯故障、核对寄存器数据，传统的固定式监测终端要么安装位置固定无法灵活移动，要么需要搭配笔记本电脑接转换模块才能完成数据读取，在狭窄的电控柜旁、高空走线架边这类作业空间受限的场景里操作十分不便，这套便携式Modbus读取装置就是针对这类现场作业痛点设计的。

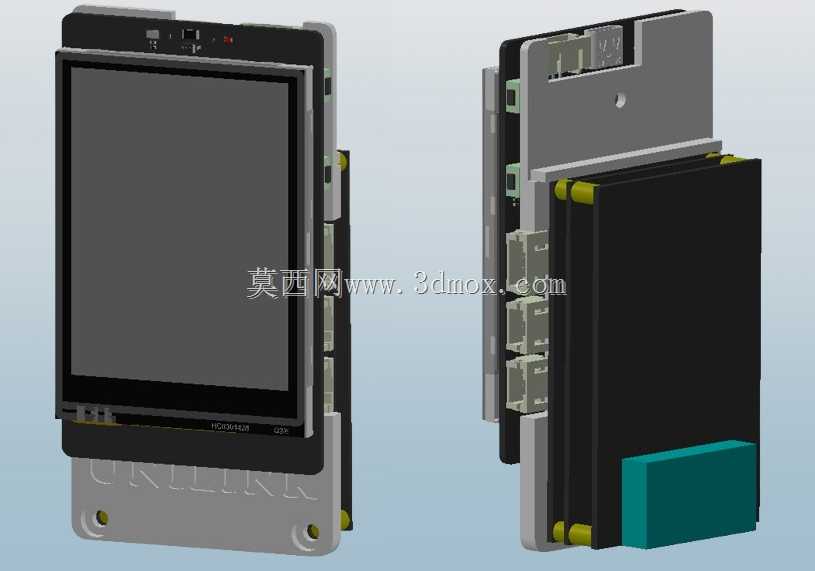

　　设计过程中优先考虑了现场作业的便携性与操作便利性，整体结构采用一体化手持适配的布局，显示模块选用高亮度触控彩屏，在车间强光环境下也能清晰辨识屏幕上的数值内容，通讯接口做了防呆设计，避免现场接线时正负极接反损坏通讯端口，主控单元的外围电路做了浪涌防护与静电泄放设计，适配工业现场复杂的电磁环境，避免总线侧的干扰脉冲窜入损坏主控电路。从安装与使用边界来看，装置本身不需要固定安装，支持手持操作，也可以通过背部的卡扣结构临时挂载在电控柜导轨、设备外壳边缘，接线端预留了足够的接线空间，适配现场常用的0.5-1.5平方毫米的通讯线缆，不需要额外压接特殊端子就能完成接线，装置的供电采用通用Type-C接口，支持充电宝、现场检修电源、笔记本USB端口多种供电方式，不需要额外搭配专用电源适配器，进一步降低现场作业的携带负担。

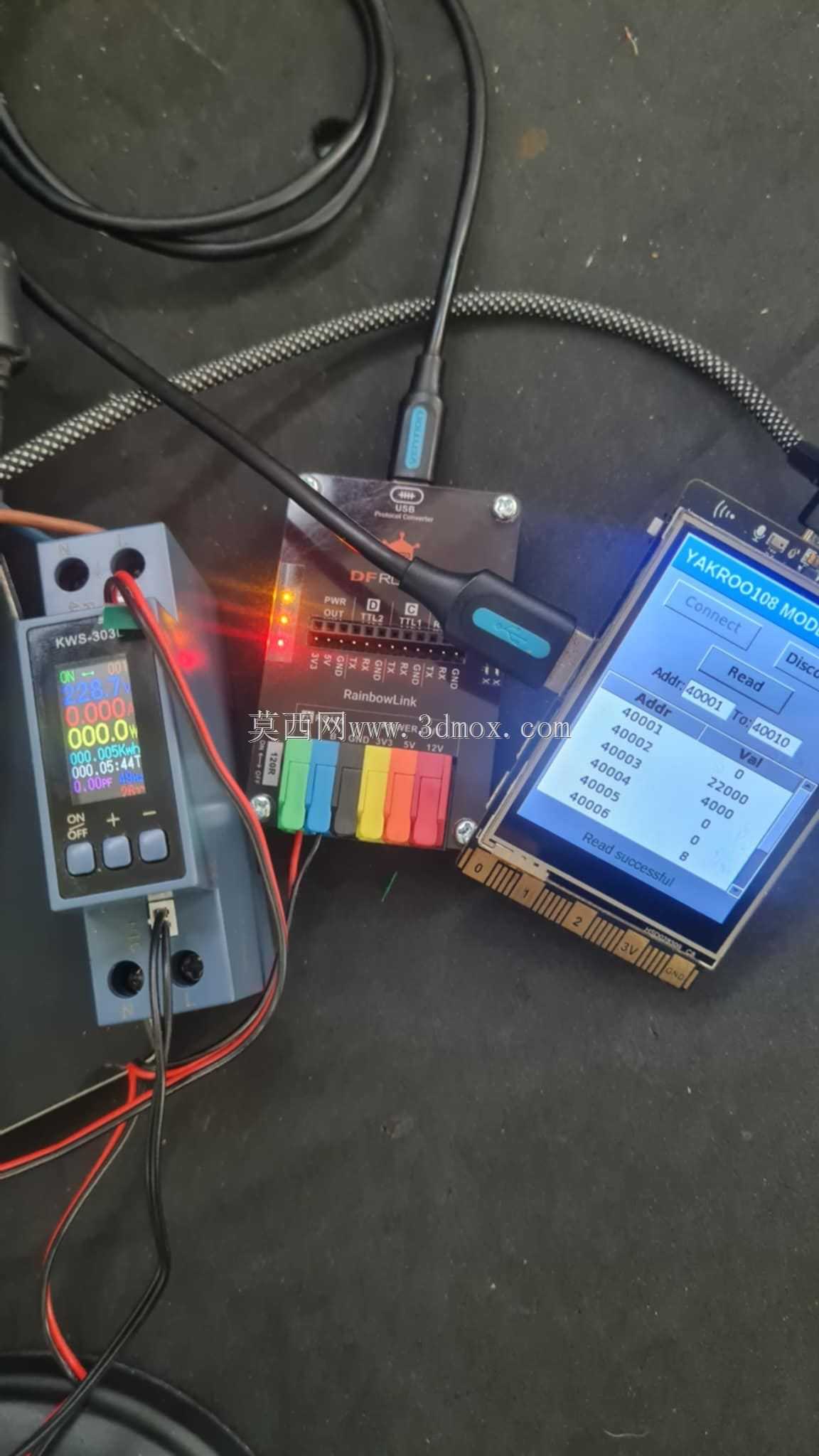

　　在实际工业场景应用中，这套装置可以覆盖多类作业需求：在配电变压器日常巡检场景中，可以直接接入变压器的温控模块、电量采集模块的Modbus总线，实时读取绕组温度、三相电压电流、负载率这类运行参数，不需要打开柜门将万用表搭接在测量端子上，减少高压环境下的作业风险；在自动化产线调试阶段，可以快速接入各个从站传感器、执行器的通讯总线，逐个核对从站的寄存器数据映射是否正确，排查PLC程序编写过程中的寄存器地址偏移问题，相比传统的笔记本加USB转485模块的调试方式，不需要在现场找平整位置放置电脑，单手就能完成操作，在设备排布密集的产线现场优势十分明显；在老旧设备改造场景中，面对没有预留监测接口的老旧工业设备，可以通过装置临时接入设备自带的Modbus通讯端口，快速读取设备的运行参数，评估设备的运行状态，为改造方案的制定提供实际数据支撑。

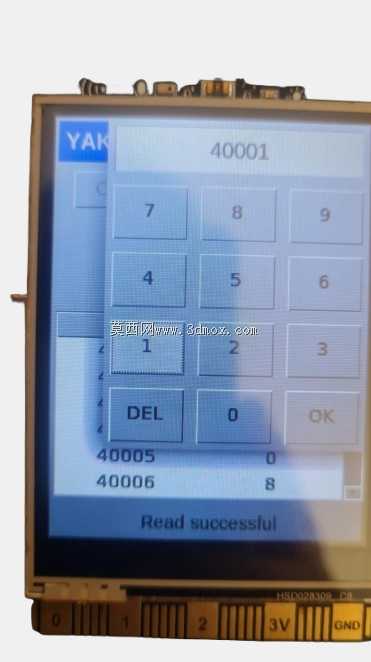

　　结构设计上，装置的外壳采用耐冲击的工程塑料材质，边角做了圆弧防撞处理，能够承受现场作业时意外跌落的冲击，所有外接端口都做了防尘处理，适配车间多粉尘的作业环境，屏幕表面覆盖了防刮耐磨的保护层，避免现场作业时工具剐蹭损坏屏幕。电路设计层面，通讯端口和主控单元之间做了电气隔离设计，即使现场总线侧存在较高的共模电压，也不会窜入主控单元造成器件损坏，同时隔离设计也能避免装置本身的电位差影响总线上其他设备的正常通讯，不会在接入监测时造成总线通讯中断，影响现场设备的正常运行。装置的固件层面预留了功能扩展空间，支持自定义寄存器读取列表，可以根据不同的现场作业需求，配置需要读取的寄存器地址、数据类型、换算系数，不需要重新编写固件就能适配不同类型的Modbus设备，比如对接温湿度传感器时可以配置温湿度数据的换算公式，对接电量模块时可以配置电压电流的变比参数，直接在屏幕上显示换算后的实际物理量数值，减少现场人员的手动换算工作量。
