圆形MIL规格2芯8号插座连接器结构

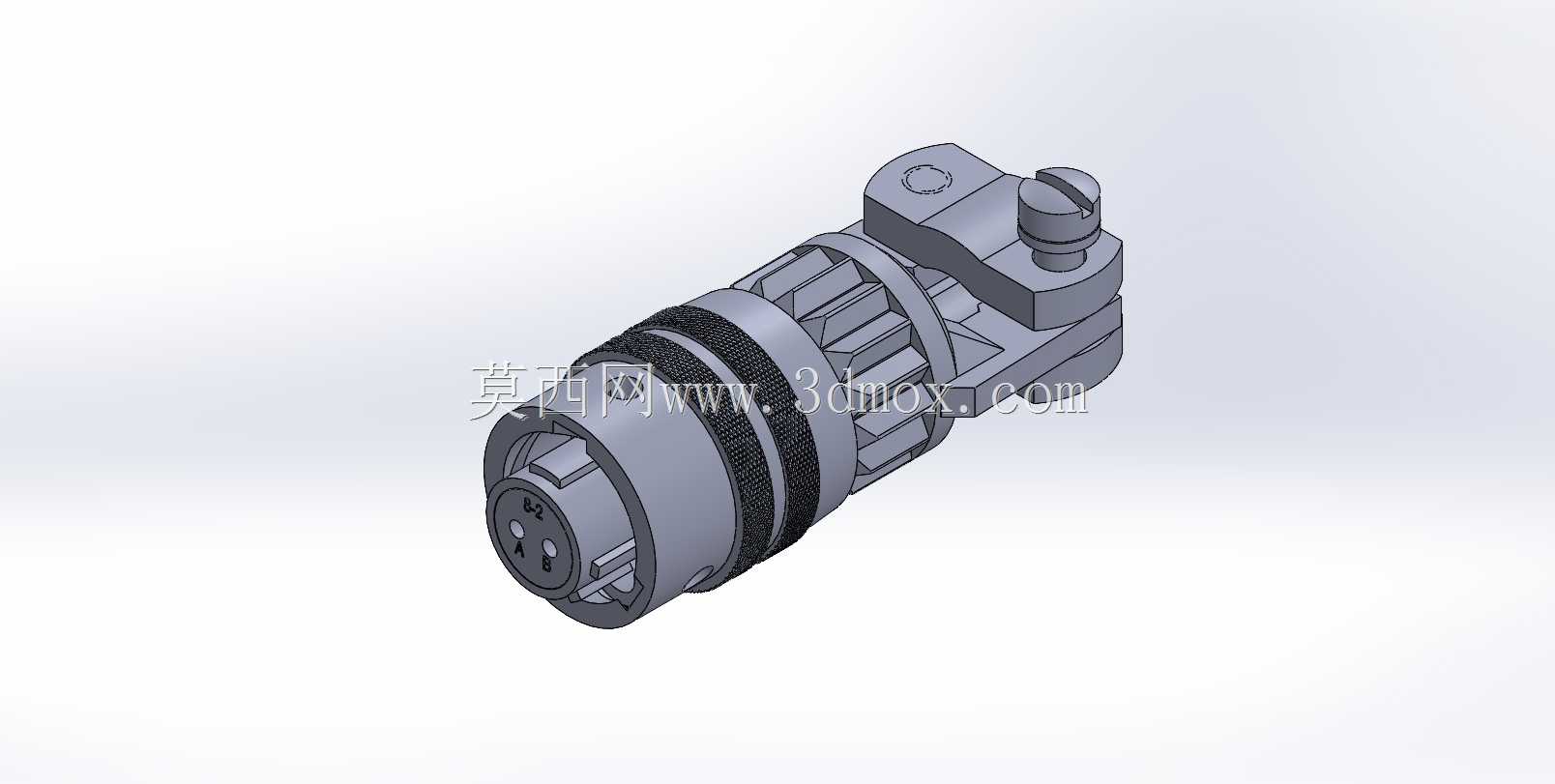

　　这款圆形MIL规格连接器，核心适配严苛工业环境下的小电流信号与低压电源连接场景，常见于军工测试设备、工业传感线路、户外机电装置的布线环节，用来实现线缆端与设备端的快速插拔对接，同时保障连接状态下的抗振、防松与接触可靠性。从结构设计来看，整体采用直式圆形壳体布局，插合端为2芯接触件布局，适配8号规格接触件，接触件尾端为焊杯结构，方便现场施工时直接剥线搪锡焊接，无需额外压接工具，适配多股铜芯线缆的端接作业，焊杯内壁做了镀锡处理，降低焊接虚接风险，提升长期通电的接触稳定性。

　　壳体外侧设计有滚花防滑握持段，方便操作人员在无工具的状态下手动旋合锁紧，滚花纹理的齿距与深度经过适配，既保证戴薄劳保手套时也能获得足够摩擦力，又不会因为齿形过锐划伤操作人员手部。锁紧结构采用侧面带螺钉的卡扣式设计，插合到位后拧紧侧面的锁紧螺钉，即可实现插头与插座的轴向锁止，避免设备运行过程中因为振动、拉扯导致的接插件松脱，锁紧螺钉的头部做了开槽设计，适配一字螺丝刀操作，螺钉与壳体之间设置有防脱卡圈，避免拆装过程中螺钉掉落遗失。

　　插合界面处设计有多层密封圈安装槽，装配对应规格的橡胶密封圈后，可实现插合面的防尘防水防护，适配户外、多粉尘、有少量喷淋的工业使用场景，壳体本身采用金属切削加工成型，具备一定的电磁屏蔽能力，可减少外界电磁干扰对内部传输信号的影响。从安装边界来看，该连接器为线缆端自由悬挂安装形式，尾部线缆出口处设计有应力释放结构，可减少线缆弯折处的应力集中，避免线缆反复弯折导致的线芯断裂，整体径向最大尺寸适配常规12mm规格的线缆过孔，轴向总长度控制在合理范围，不会在设备内部占用过多布线空间，相邻连接器安装时的中心距预留18mm以上即可避免操作干涉。

　　接触件的插合端采用弹性接触设计，插合后接触压力保持在合理区间，既保证插拔力处于操作人员可接受的范围，又能保证长期使用后的接触电阻稳定，不会因为氧化、微动磨损导致接触不良。壳体的连接螺纹采用统一标准规格，可与同系列的面板安装插座、线缆对接插头实现互换，降低设备备件的储备种类，方便后期运维更换。建模过程中对每个零件的配合公差做了对应还原，比如壳体与绝缘安装板的配合间隙、接触件与安装板的固定过盈量、锁紧螺钉的行程范围都按照实际产品的装配要求做了设定，可直接用于设备布线的干涉检查、装配工艺模拟，也可作为接插件选型时的空间占位参考，帮助结构设计人员在设备布局阶段提前预判连接器的安装空间、插拔操作空间，避免后期样机装配时出现连接器与周边结构件干涉、无法下手插拔锁紧的问题。
