俄标带顶尖结构回转中心轴加工图纸

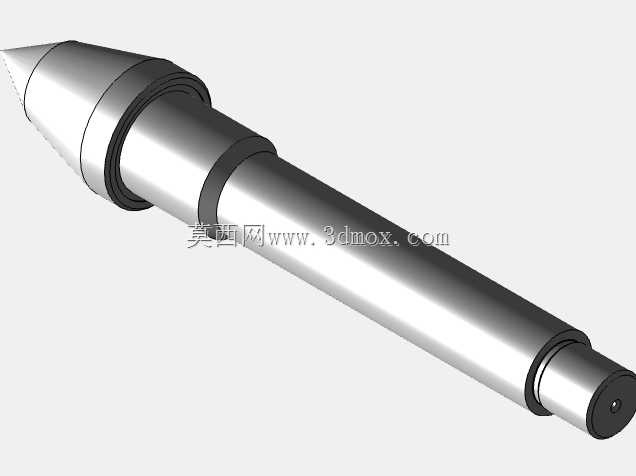

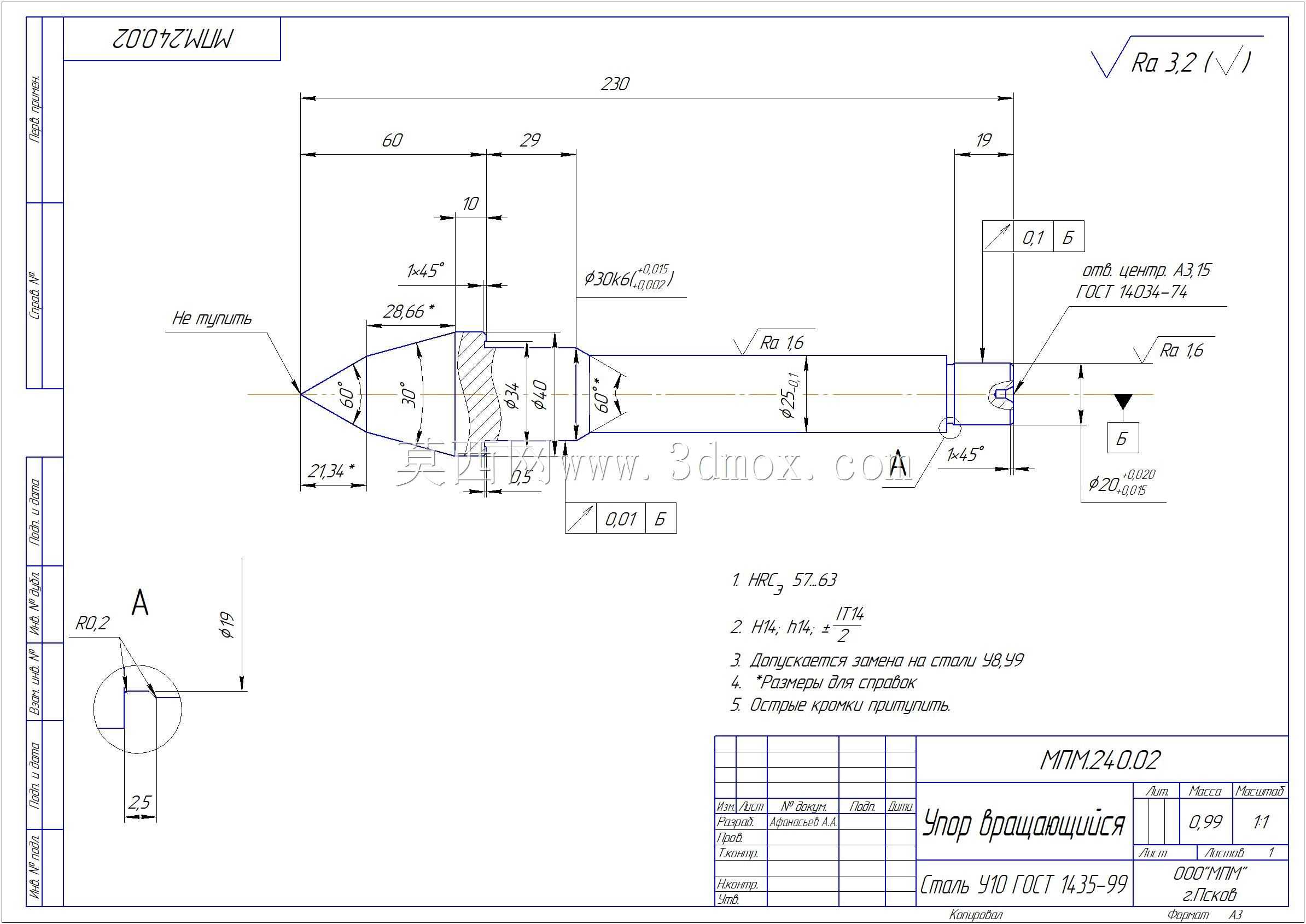

　　从这份工程图的结构特征来看，该零件是车床尾座用的插入式回转顶尖核心轴体，主要适配中小型普通车床、外圆磨床的尾座锥孔安装，用于轴类零件加工时的端面顶紧定位，抵消切削过程中的径向切削力，避免长轴类工件装夹时出现挠曲变形，在普通机械加工车间的轴类车削、外圆磨削工序中是不可或缺的工装配件。

　　从结构设计逻辑来看，该零件采用莫氏锥柄作为安装定位基准，锥柄部分的锥度严格遵循机床附件通用标准，锥面粗糙度要求Ra1.6，能够保证插入尾座套筒后锥面完全贴合，无安装间隙，避免顶尖工作时出现偏摆。锥柄尾部设计有扁尾结构，对应图纸上R0.2的局部放大结构，用于套筒内部的扁尾槽配合，传递拆卸扭矩，方便顶尖从锥孔中退出，避免长期使用后锥面咬合无法拆卸。

　　零件的工作端采用60°顶尖锥角，这是机床顶尖的通用标准角度，能够适配工件端面的标准中心孔，顶尖头部做了圆弧过渡处理，避免尖角应力集中造成顶尖头部崩损，同时减少与工件中心孔的接触压强，降低高速回转时的磨损。顶尖头部与锥柄之间设计有阶梯轴段，用于安装回转顶尖内部的轴承组，对应图纸上标注的φ30k6配合尺寸，该公差带属于过渡配合，能够保证轴承内圈与轴体紧密结合，无相对窜动，保证回转精度。轴段上设计有密封槽结构，用于安装密封圈，防止切削液、金属切屑进入轴承内部，延长轴承使用寿命。

　　从尺寸边界来看，零件总长度为230mm，最大外圆直径为30mm，锥柄部分长度为79mm，顶尖头部伸出长度为29mm，安装时插入尾座套筒的深度为60mm，预留的伸出长度能够适配不同长度的工件装夹需求，避免尾座伸出过长导致刚性下降。图纸上标注的各段轴径公差严格按照回转顶尖的精度要求设计，配合面的尺寸公差控制在IT6级，非配合面的尺寸公差为IT12级，兼顾加工经济性与使用精度要求。

　　表面粗糙度方面，与轴承配合的轴面、锥柄安装面、顶尖工作锥面的粗糙度要求为Ra1.6，其余非配合面的粗糙度为Ra3.2，符合机床附件的表面处理要求。技术要求中明确了零件整体淬火硬度达到HRC57-63，保证顶尖头部与锥柄部分的耐磨性，长期使用不会出现磨损凹陷，同时锥柄部分的硬度足够，避免安装时锥面被挤压变形。形位公差方面，顶尖锥面相对于锥柄安装基准的径向跳动要求为0.01mm，保证顶尖回转时的同轴度，避免工件装夹后出现圆度超差的问题。

　　在实际加工过程中，该零件需要经过粗车、调质、精车、铣扁尾、淬火、外圆磨、锥面磨等多道工序，其中锥面磨削需要使用专用的莫氏锥度靠模，保证锥度精度，顶尖头部的60°锥面需要在工具磨床上加工，保证角度准确与表面粗糙度。加工完成后需要进行动平衡测试，避免高速回转时出现振动，影响加工表面质量。该结构的顶尖适用于中等载荷的切削加工，能够承受最大1500N的轴向顶紧力，适配最大加工直径200mm、长度1000mm的轴类工件加工，在普通卧式车床C6140、外圆磨床M1432等设备上均可通用。

　　从使用场景来看，这类回转顶尖相比固定顶尖能够降低工件中心孔的磨损，适合高速切削工况，回转部分的轴承采用深沟球轴承与推力球轴承组合的结构，能够同时承受径向力与轴向力，轴体上的阶梯结构对轴承内圈起到轴向定位作用，装配时通过轴端的锁紧结构预紧轴承，消除轴承间隙，保证回转精度。图纸上标注的各退刀槽、倒角结构均符合机械加工工艺要求，避免磨削时出现砂轮越程问题，轴端的45°倒角方便装配时导入轴承与密封圈，减少装配时的零件刮损。
