带铰接孔异形曲面连接支架结构

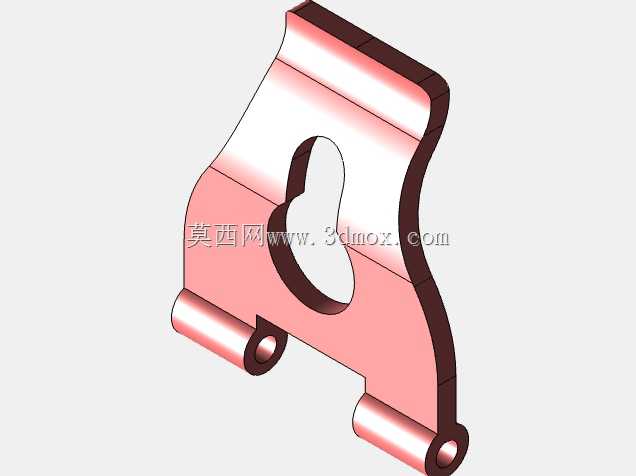

　　这类带铰接孔的异形曲面连接支架，常出现在需要小范围角度补偿、柔性连接的机电设备装配环节，比如低压配电装置内部的构件限位、小型传动机构的摇臂连接、便携机电设备的开合结构支撑，区别于标准角码、平支架的规则形态，它的曲面轮廓是为了避让周边密集排布的管线、相邻运动构件而设计，避免设备运行过程中出现运动干涉，同时兼顾结构本身的抗弯抗扭性能。从结构功能来看，两端的同轴筒状铰接孔是核心装配位，孔壁的厚度经过受力校核，能够承受铰接销轴传递的径向载荷，避免长期往复摆动出现孔壁磨损失圆；中间的异形减重孔并非随意开设，轮廓走向完全贴合支架的主应力传递路径，在去除冗余材料降低整体重量的同时，不会破坏应力流的连续传递，不会在孔边形成过度的应力集中，适配对整机重量有要求的便携类机电设备装配需求。

　　设计这类构件时，首先要确认两端铰接孔的中心距公差，这个尺寸直接决定了装配后铰接运动的行程范围，公差过大会导致运动行程超差，公差过小则会出现装配卡滞，无法实现预期的摆动角度；其次要确认曲面轮廓的安装边界，支架安装到位后，曲面外侧与周边相邻固定件的安全间隙要控制在1.5mm以上，避免设备运行振动时出现剐蹭磨损，内侧的减重孔边缘要做倒钝处理，防止装配过程中划伤操作人员、割破相邻的线缆绝缘层。从实际装配场景来看，这类支架的安装不需要额外的定位工装，只要将两端铰接孔对准对应支座的销轴孔，穿入定位销轴加装轴向挡圈即可完成固定，维护拆卸时也不需要拆解周边的其他构件，单独抽出销轴就能完成支架的更换，大幅降低后期运维的时间成本。

　　支架的主体板材厚度根据额定载荷匹配，常规工况下选用3-5mm厚度的结构钢或铝合金板材即可满足强度要求，曲面部分的折弯弧度经过反复验证，既不会因为折弯半径过小导致板材出现折弯裂纹，也不会因为半径过大占用过多的设备内部安装空间；两端的铰接筒与主体板材的连接位置做了圆弧过渡，能够分散铰接点传递的集中载荷，避免长期受载后连接位置出现断裂失效。在设备实际运行过程中，这类支架主要承担两个方向的载荷：一是沿铰接孔轴向的小幅窜动力，通过销轴与孔的间隙配合抵消，二是垂直于支架板面的弯曲载荷，通过曲面的异形截面提升抗弯截面系数，相比同厚度的平板支架，抗弯曲变形能力提升40%以上，同时重量比同强度的平板支架降低25%左右，完美适配内部空间紧凑、对构件重量敏感的机电设备装配需求。

　　设计建模过程中，需要重点校核铰接孔的同轴度，两端孔的同轴度误差要控制在0.1mm以内，否则穿入销轴后会出现别劲现象，加速销轴和孔壁的磨损，缩短构件的使用寿命；减重孔的轮廓要做等距偏移校核，确保孔边到支架外轮廓的最小壁厚不小于板材厚度的1.2倍，避免受载后孔边出现开裂。另外，支架表面的处理方式根据使用场景选择，常规室内设备使用时做喷塑处理即可，具备基础的防锈能力；如果是在户外或者有腐蚀介质的环境中使用，则需要做镀锌或者达克罗处理，提升构件的耐锈蚀能力，延长整体使用寿命。
