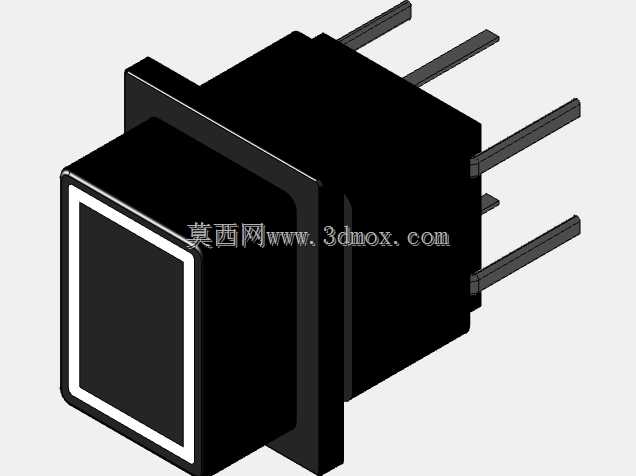

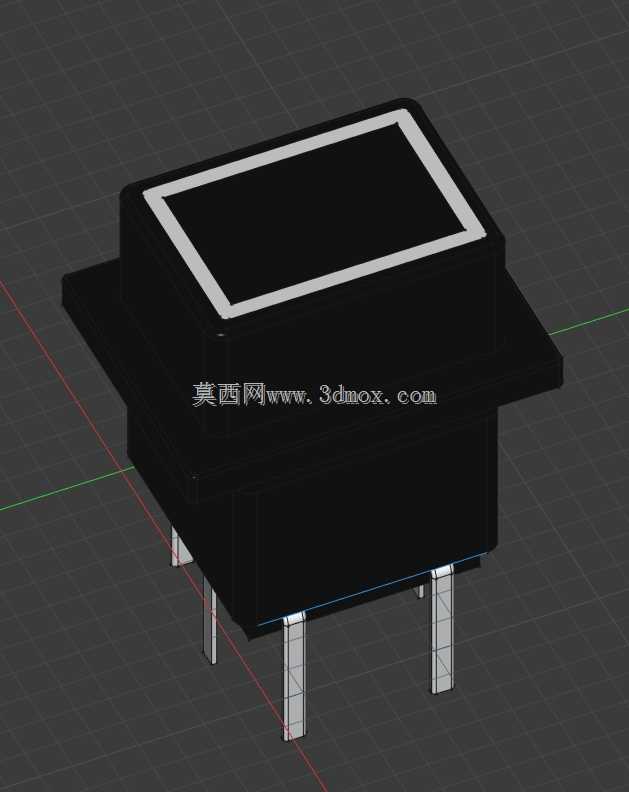

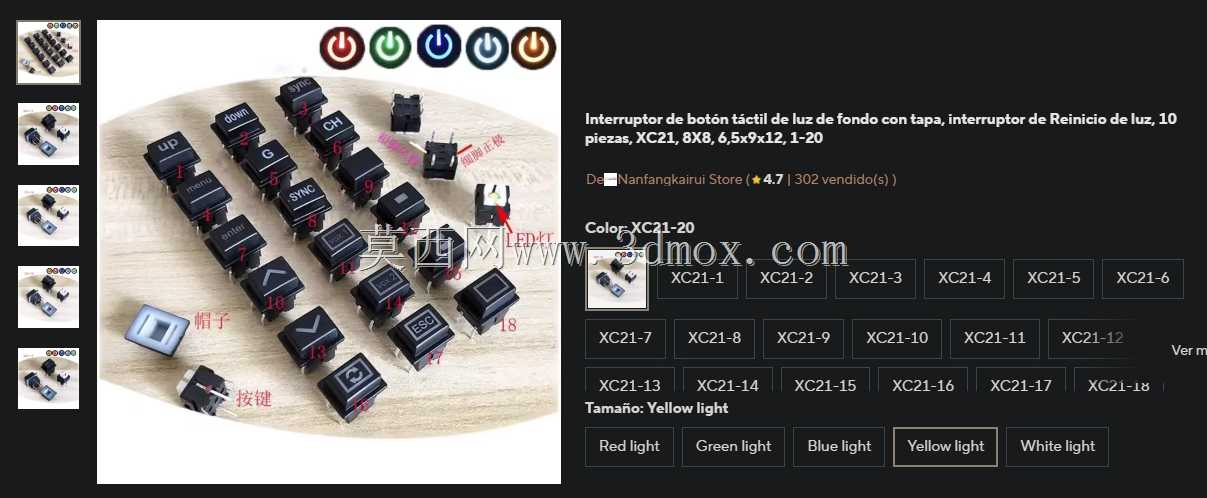

带背光方形轻触按键开关三维结构

　　这类带背光的方形轻触按键，在消费电子、工业控制终端、小型家电操作面板上的应用覆盖率极高，很多做面板布局的结构工程师在选型阶段，都会优先核对这类按键的安装边界与引脚定义，避免后期打样出现干涉问题。从结构设计逻辑来看，这款按键采用方形基座加凸台卡扣的安装形式，基座向外延伸的凸缘是核心的安装定位结构，装配时直接卡入面板预先开好的对应方孔即可，不需要额外增加固定螺丝，能大幅提升产线装配效率，凸缘的厚度控制在1.2mm，刚好适配市面上多数0.8-1.5mm厚度的钣金、塑胶面板，卡入后不会出现松脱晃动的问题。

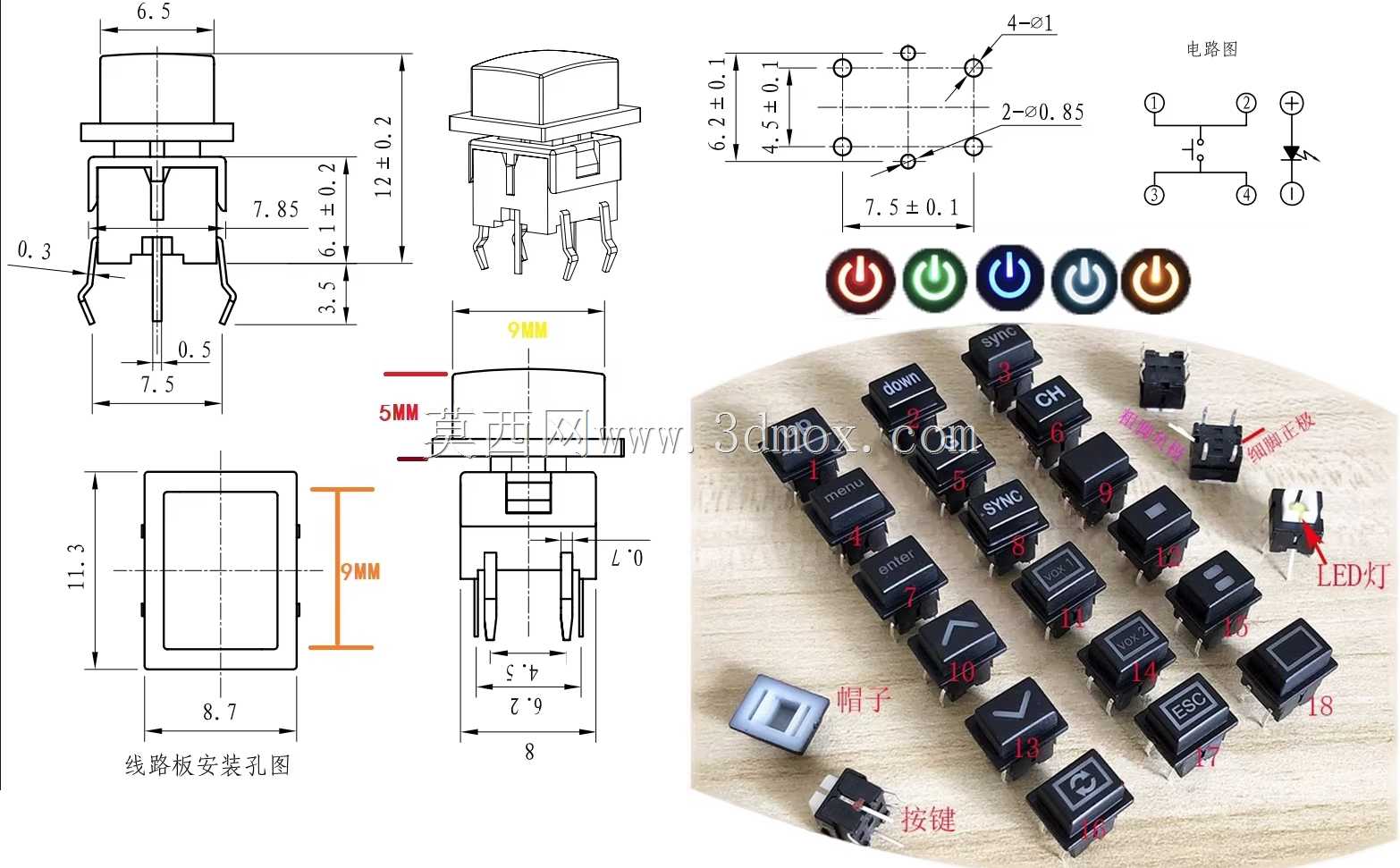

　　按键的操作面做了内凹式的方形透光区，边框做了微小的倒角处理，既避免操作时刮手，也能让内置的背光光线均匀从透光区散出，在暗光操作环境下，用户可以快速定位按键位置，不会出现误触的情况，操作面的按压行程设计在0.25mm，触发压力控制在160g左右，按压时有清晰的段落反馈，既不会因为压力太轻导致运输过程中误触发，也不会因为压力过大造成长时间操作的手指疲劳。引脚部分采用直插式设计，四个引脚呈对称分布在基座底部，其中两个引脚为开关触发回路，另外两个为背光供电回路，引脚的直径为0.5mm，伸出基座底部的长度为3.2mm，刚好适配常规1.6mm厚度的PCB板，过波峰焊时不需要额外剪脚，引脚的排布间距严格遵循2.54mm的标准网格，在PCB Layout阶段可以直接调用标准封装，不需要单独绘制封装库，能减少设计阶段的重复工作量。

　　从实际使用场景来看，这类按键常被用在小型电源控制回路、照明设备的开关控制、工控面板的功能触发、小型消费电子的功能按键位，比如桌面小型电源适配器的输出开关、台灯的档位切换按键、小型工控盒的功能触发键，都能看到同结构按键的身影。设计这款按键的三维模型时，重点还原了卡扣凸缘的尺寸公差、引脚的位置度、操作面的透光区结构，因为在实际装配中，卡扣凸缘的尺寸如果偏大0.1mm，就会导致卡入面板时出现开裂，尺寸偏小0.1mm则会出现装配后松动、按键歪斜的问题；引脚的位置度如果偏差超过0.2mm，过波峰焊时就会出现引脚无法插入PCB孔位的问题，直接导致整批产品装配不良。

　　另外，按键基座的整体高度控制在8mm，操作面高出安装面板的高度为2.5mm，这个高度既不会因为突出太多容易被外物磕碰误触发，也不会因为突出太少导致操作时找不到按键位置，基座的外形尺寸为10x10mm，属于常规的中型轻触按键尺寸，在面板布局时，相邻按键的中心距只要做到15mm以上，就不会出现操作时同时按到两个按键的问题。很多工程师在做面板结构设计时，容易忽略按键背部的引脚与PCB板上其他元件的干涉问题，这款模型完整还原了基座底部的引脚长度与基座的内部凸起结构，在做装配干涉检查时，可以直接导入整机装配体，核对按键背部与PCB上电容、电阻等贴片元件的间隙，预留至少0.5mm的安全间隙，避免装配时出现元件顶到按键基座导致按键卡滞无法触发的问题。同时，按键的背光部分采用内置贴片LED的结构，模型还原了透光区的壁厚，透光区的壁厚控制在0.8mm，采用半透明PC材质的话，刚好可以让光线均匀透出，不会出现明显的灯珠亮斑，这部分的结构如果壁厚太厚，会导致背光亮度不足，壁厚太薄则容易在注塑时出现缩水、缺胶的问题，影响成品外观。
