四米U型槽螺旋输送给料设备结构

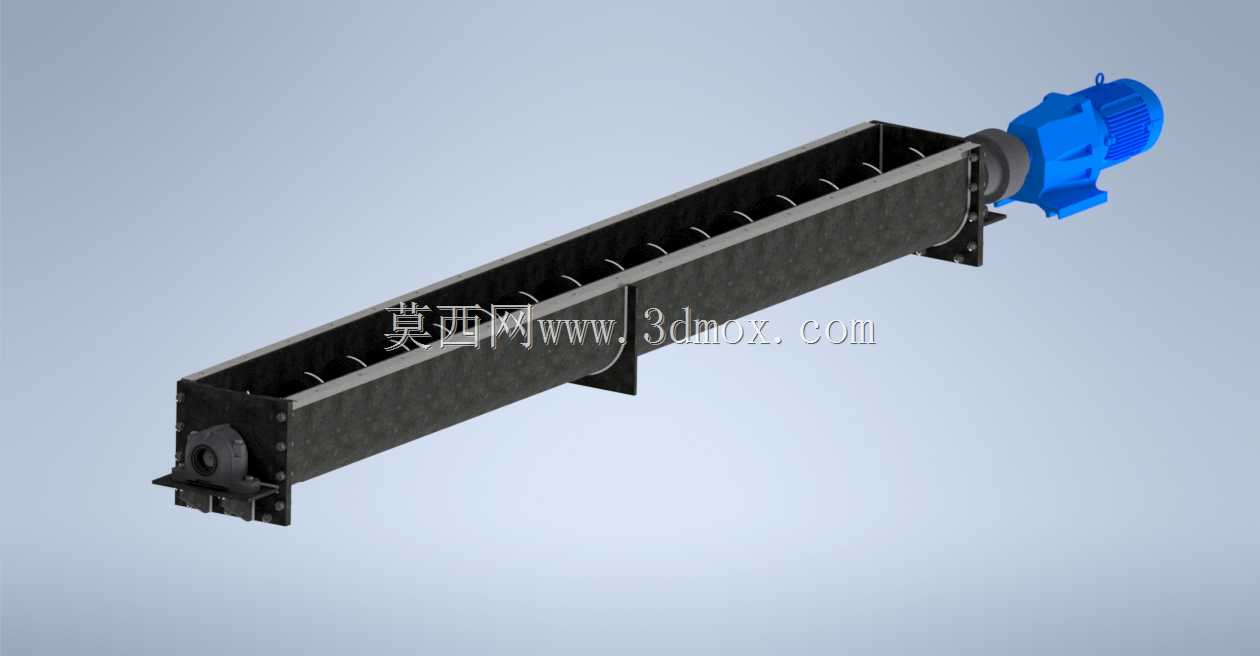

　　在散料连续输送的工况场景里，这类长槽型螺旋输送结构是粉体、小颗粒物料水平转运的核心配套部件，常被布置在料仓出料口、配料工序衔接段、生产线物料中转工位，用来完成从储料单元到下游加工、包装、筛分设备的定量给料与连续输送，避免散料在转运过程中出现撒漏、扬尘、架桥堵料的问题，适配建材、粮食加工、化工粉体、污水处理固废转运等多个领域的散料处理需求。从结构设计逻辑来看，整体采用U型敞口加密封上盖的槽体形式，四米的有效输送长度刚好覆盖多数中小型生产线的工位间距需求，槽体截面尺寸经过输送量核算，能匹配常规每小时数立方到十几立方的散料输送通量，槽体外侧布置的支撑脚带有安装孔位，可直接通过膨胀螺栓或焊接方式固定在车间钢结构支架、混凝土基础平台上，安装时需要保证槽体整体水平度偏差控制在千分之二以内，避免螺旋轴运转时出现偏磨、卡滞的问题。

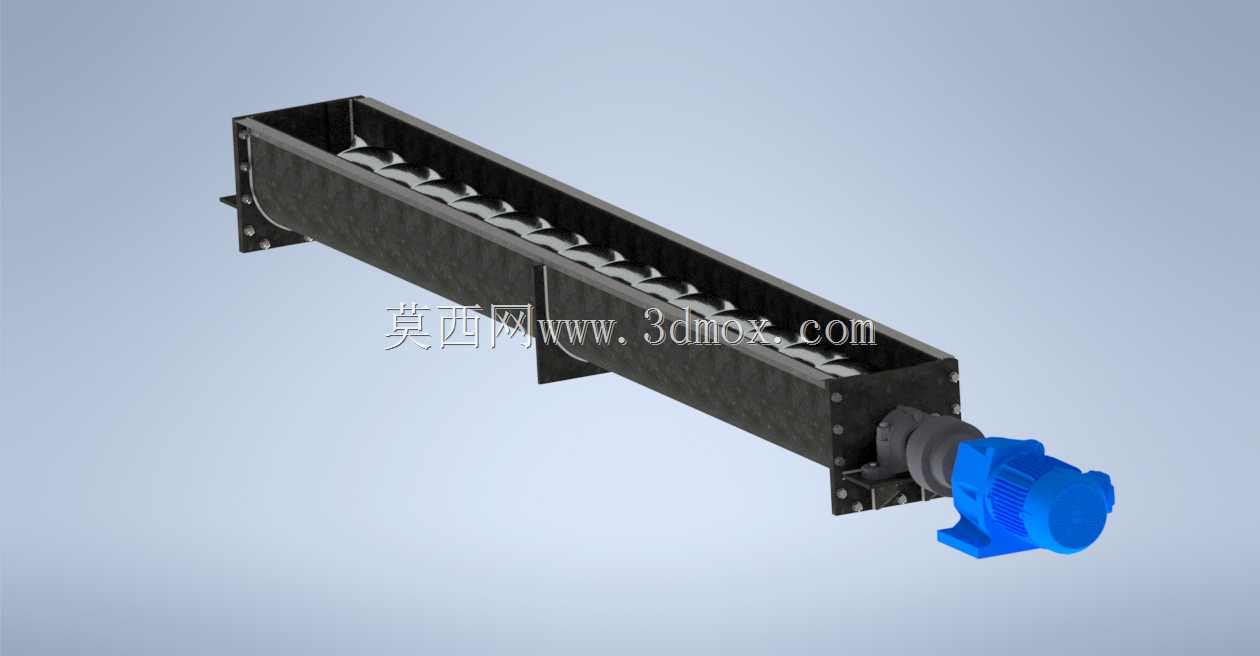

　　驱动端采用直联式减速电机与螺旋轴连接的结构，省去了链传动、带传动的中间传动环节，既压缩了设备整体的安装占用空间，也减少了传动环节的功率损耗，驱动端的轴承座采用外置式密封结构，能避免输送的细粉料进入轴承滚道造成磨损，尾端设置的调心轴承可补偿长轴运转时产生的微量挠度变形，防止螺旋叶片刮蹭槽体内壁。槽体内部的连续螺旋叶片采用等螺距设计，叶片边缘与槽体内壁预留3到5毫米的均匀间隙，既不会因为间隙过大造成物料残留，也能避免加工、安装误差导致的运转干涉，叶片与中心轴之间采用满焊连接，焊后做动平衡校正，保证四米长度的螺旋轴在额定转速下运转平稳，无异常振动。

　　进料端一般设置在槽体尾段上方的敞口位置，可对接上方料仓的落料口，出料口可根据现场布置需求在槽体底部开设多个出料点位，通过插板阀控制不同点位的出料通断，适配多工位分料的使用需求。槽体上沿设置有法兰边，用来安装密封盖板，盖板与槽体之间加垫橡胶密封条，输送易扬尘的细粉料时可实现全封闭输送，减少车间内的粉尘溢出，改善作业环境。在设计建模过程中，需要重点校核螺旋轴的长径比，四米长度的螺旋轴如果轴径选取过小，会在满载运转时出现挠度过大的问题，导致叶片蹭壁、轴承负载过大，因此中心轴的直径需要结合输送物料的密度、填充系数、转速综合计算，同时在槽体中部可根据需要设置中间吊挂轴承，进一步提升长轴的运转稳定性，但吊挂轴承的设置要尽量减少对物料流的阻碍，避免在吊挂位置出现物料堵积。设备的安装边界需要预留驱动端的电机维护空间，尾端的轴承注油、检修空间，槽体上方要预留盖板开启、清理内部残留物料的操作空间，两侧支撑脚的安装位置要避开车间内的其他管线、设备基础，保证后期维护操作的可达性。这类螺旋输送结构相比皮带输送机，具备全封闭输送、结构紧凑、可多点进料多点出料、输送过程中可对物料进行一定的搅拌混合作用的优势，相比斗式提升机更适合水平方向的中短距离物料转运，设备整体没有返程分支，占用的竖向空间更小，布置灵活性更高。

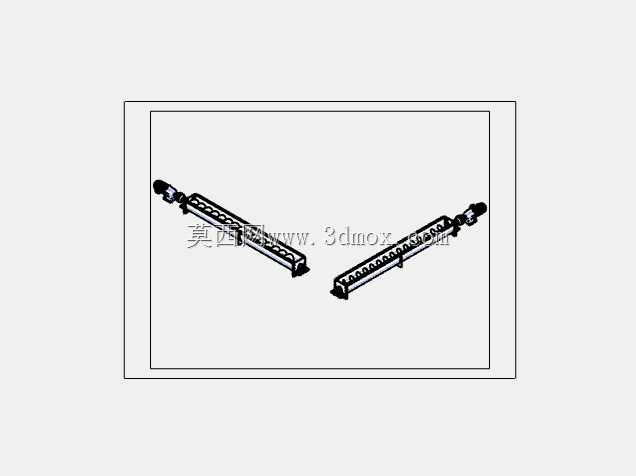

　　在实际选型应用时，需要根据输送物料的磨琢性调整叶片与槽体的材质，比如输送磨琢性强的矿粉、砂石料时，叶片需要采用耐磨合金钢材质或者在叶片边缘堆焊耐磨层，槽体内壁可粘贴耐磨衬板，延长设备的使用寿命；输送粮食、食品类物料时，槽体与叶片需要采用不锈钢材质，满足卫生级要求，同时要保证内部焊缝打磨光滑，无物料残留死角。建模过程中所有的连接孔位、配合尺寸都按照实际加工公差进行标注，比如法兰连接的螺栓孔位、轴承座与槽体的安装定位尺寸、电机与减速箱的配合止口尺寸，都要符合通用机械设计的公差要求，保证模型导出的工程图可直接用于生产加工，不需要二次调整尺寸。
