多列辊道式物料排序输送装置结构

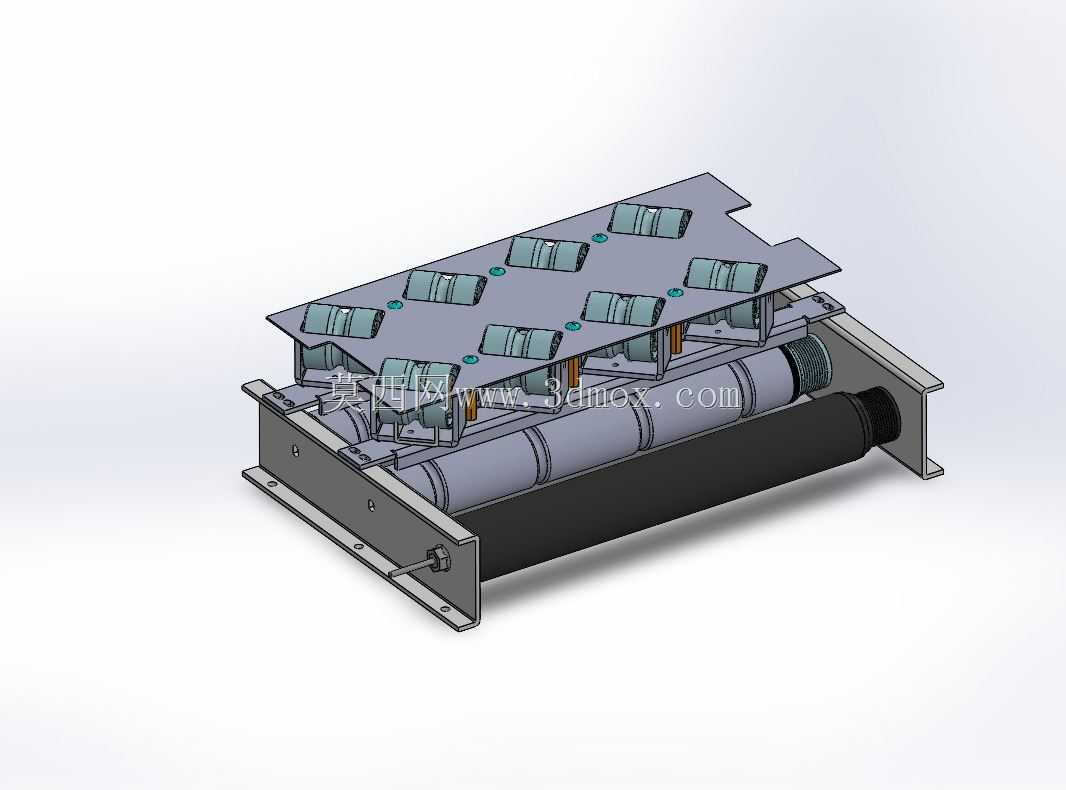

　　该排序装置主要应用于包装、电子元器件、小型五金件加工产线的前段理料工序，承担来料姿态调整、单列/多列有序排布的功能，可衔接上游振动盘出料、下游包装机或检测工位，解决散乱来料无法稳定进入后续工序的痛点，避免物料堆叠、卡滞导致的产线停机。从结构组成来看，装置底部采用槽钢作为主安装框架，框架内侧平行布置多根传动辊轴，其中一根为包胶驱动辊，通过增大摩擦接触面传递动力，其余为从动光滑辊，辊轴两端采用带座轴承固定在框架侧板上，传动侧预留同步带或链轮安装空间，可根据产线速度需求匹配对应减速比的驱动单元，辊面的水平度公差控制在0.2mm/m以内，保证物料输送过程中不会出现偏斜。

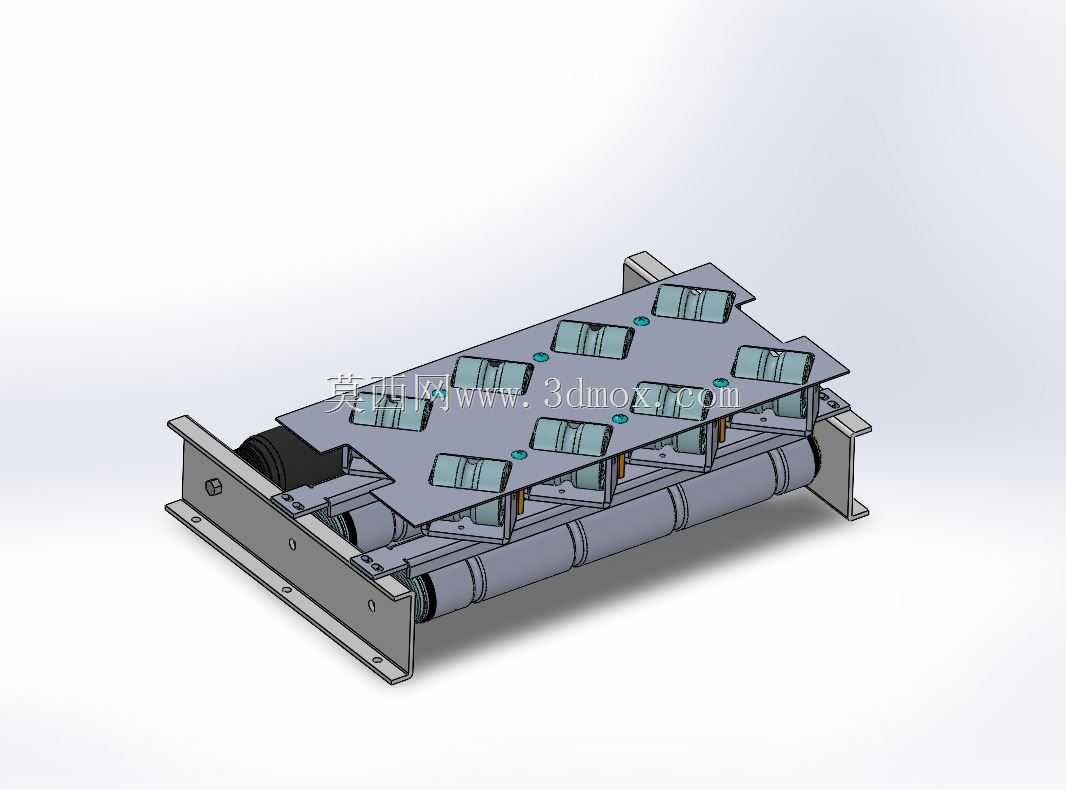

　　上部的排序导向组件采用模块化安装设计，多组导向挡条通过可调支架固定在顶部安装板上，挡条之间形成的物料通道宽度可根据待排序物料的外形尺寸进行无级调节，调节范围覆盖10mm至120mm，适配不同规格的扁平状、块状物料；导向挡条的进料端做了圆弧扩口处理，扩口角度为15度，可扩大来料承接范围，降低物料进入通道时的卡滞概率，挡条表面做了抛光处理，粗糙度Ra≤1.6，减少物料输送过程中的表面刮伤。顶部安装板与底部框架之间采用等高铜柱进行支撑，支撑柱的布置位置避开了物料输送通道，同时预留了足够的维护空间，可在不拆卸整体框架的前提下单独更换某一组导向挡条或辊轴，降低后期维护的拆装工作量。

　　安装边界方面，装置整体的底部框架宽度可根据产线的安装空间进行定制，标准款的框架长度为800mm，宽度为600mm，进料端高度与上游振动盘的出料高度差控制在±5mm以内，出料端可直接对接皮带输送机或检测转盘的进料口，无需额外增加过渡接板；框架底部预留了四个M12的安装脚座孔，可通过膨胀螺栓或调节脚杯固定在车间地面或设备台架上，调节脚杯的调节行程为50mm，可抵消安装面的平面度误差，保证辊道的水平度。

　　设计过程中重点考虑了物料排序的通过率问题，在导向通道的转弯位置做了圆角过渡，避免尖锐棱角刮擦物料，同时在驱动辊的一端设置了过载打滑机构，当通道内出现物料卡滞时，驱动辊可自动打滑，避免电机堵转烧毁；辊轴之间的间隙根据最小物料的尺寸进行设计，保证最小规格的物料不会从辊隙掉落，同时间隙值控制在3mm以内，避免细小碎屑掉入辊道下方堆积。该装置的排序逻辑为通过多通道的导向约束，将散乱堆叠的物料逐列分流，在辊道的输送过程中自然调整为统一的前进姿态，无需额外设置视觉检测或拨料机构，结构简单可靠，故障率低，适合长时间连续运行的量产产线使用，可根据产线的产能需求调整通道数量，最多可同时布置8列排序通道，单通道的输送速度可在0.1m/s至0.5m/s之间调节，匹配不同节拍的产线需求。在三维建模过程中，所有的安装孔位、配合公差都按照实际加工要求进行了标注，辊轴与轴承的配合采用H7/k6的过渡配合，导向挡条与安装板的连接采用腰型孔设计，方便现场安装时的位置微调，整体装配体的干涉检查覆盖率达到100%，不存在运动部件与固定部件的干涉问题，可直接导出工程图用于加工生产。
