烘干工序配套辊道输送台面结构

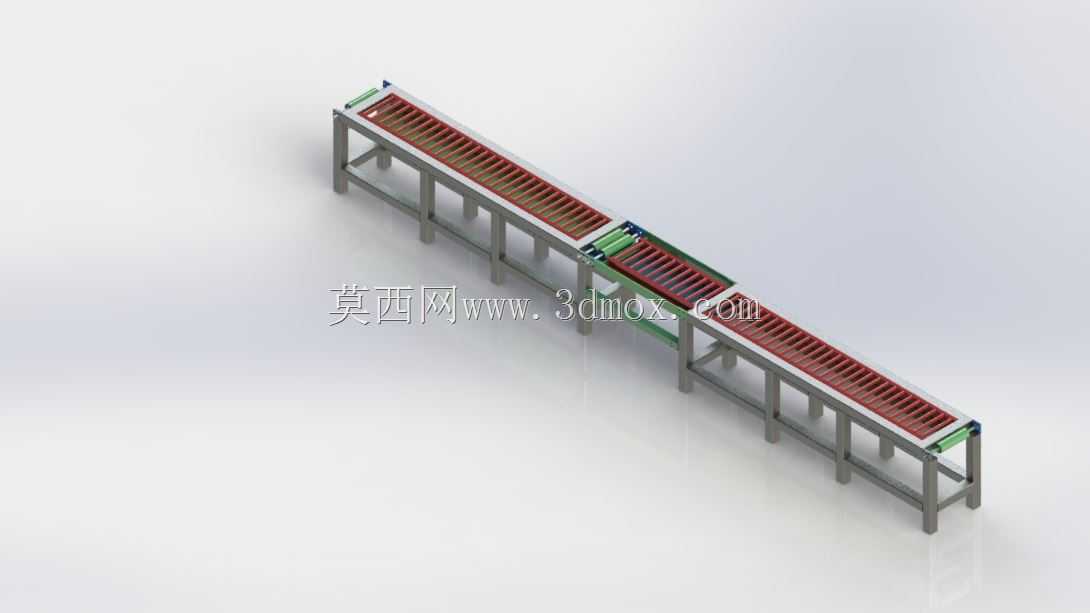

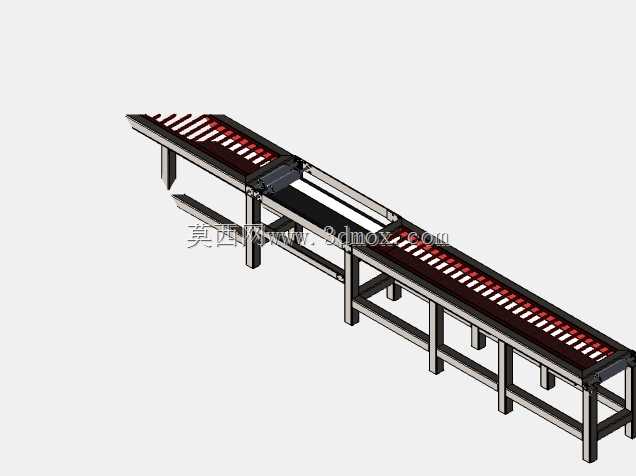

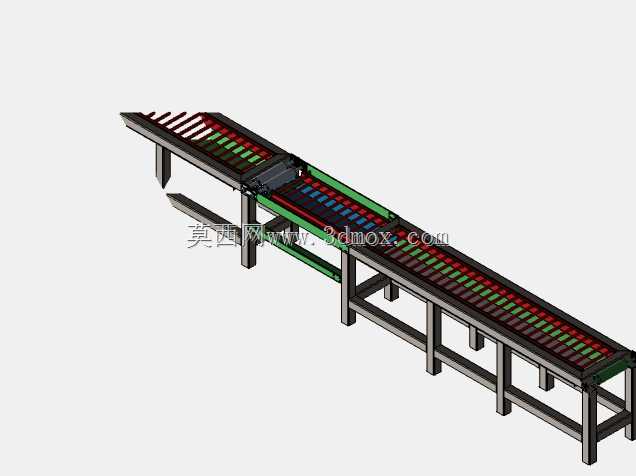

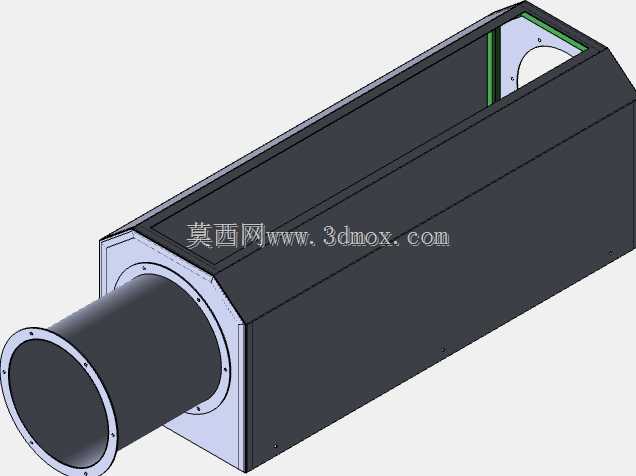

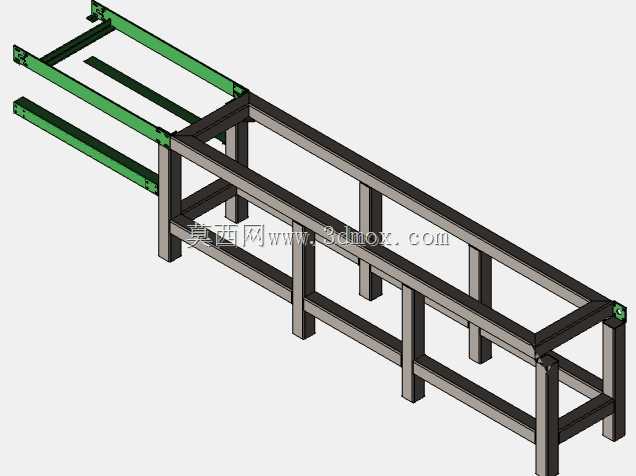

　　这套辊道式输送台面主要面向连续式烘干工序的物料转运需求，常见于五金件表面处理、食品半成品加工、建材板材固化这类需要工件在烘箱区间持续流转的生产场景，区别于普通皮带输送线，该结构采用分段式辊道承载设计，可耐受烘箱出口的余温传导，避免皮带材质长期受热出现老化开裂、形变跑偏的问题。从结构布局来看，整体采用分段对接的设计思路，两段独立的辊道单元中间预留了烘箱安装位，现场安装时可直接将烘干设备架设在两段输送台的衔接空位，工件从上游工位进入第一段辊道后，依靠辊子的转动匀速送入烘干腔室，完成烘干流程后直接进入第二段辊道流转至下一个作业工位，无需额外设置中转接驳机构，能有效缩减产线的占地长度。

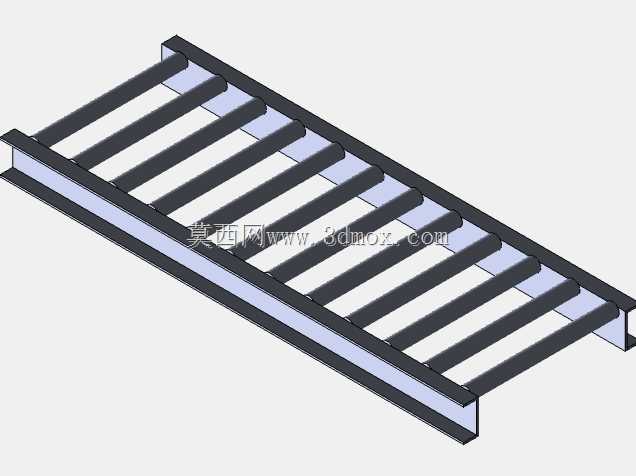

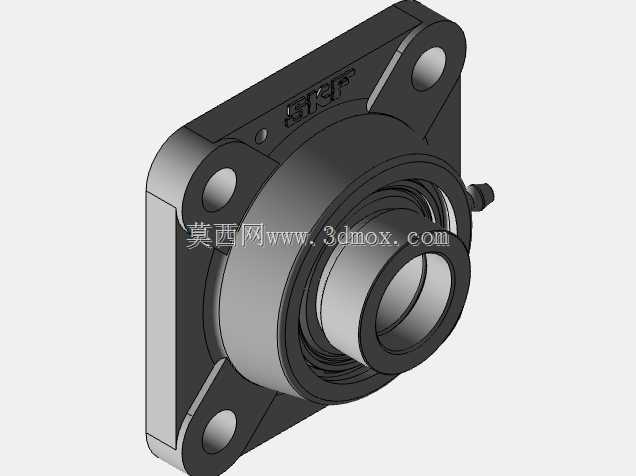

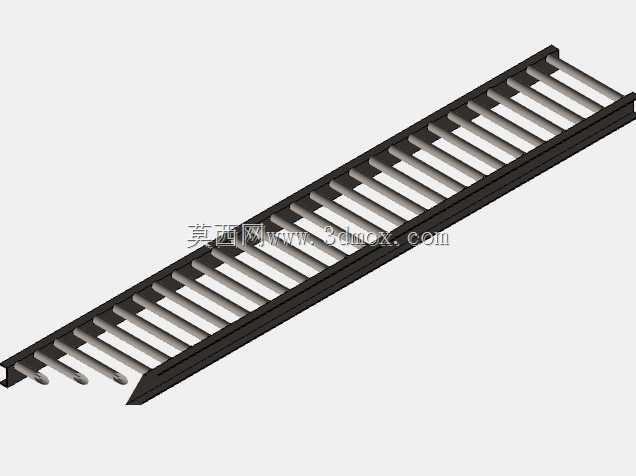

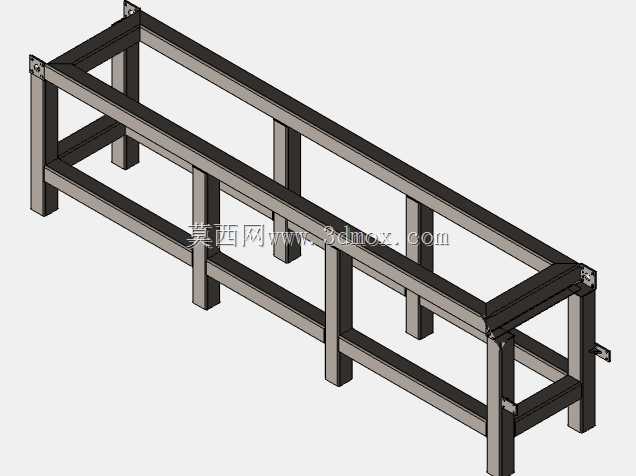

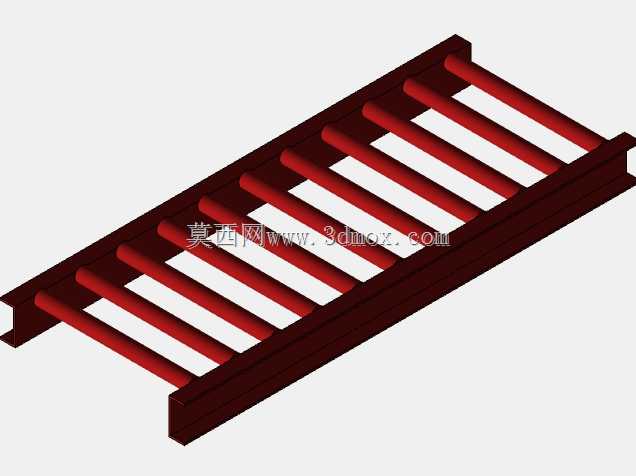

　　机架部分采用标准化矩形方管焊接成型，支腿底部预留了地脚调节螺栓的安装孔位，可根据现场地面的平整度调整整体台面的水平度，同时能适配不同高度的烘箱进出口对接要求，避免因台面高度差导致工件卡滞、滑落。辊道部分的辊子采用等间距排布，单根辊子的承载能力经过核算，可满足单块重量不超过15kg的平板类、框架类工件平稳输送，辊子两端采用带座轴承固定在机架侧梁上，传动侧预留了链轮安装位，可根据现场动力布局选择单端驱动或者双端同步驱动的方案，若需要适配不同的输送速度，只需调整驱动端的减速比即可，无需改动主体机架结构。

　　在安装边界方面，单段输送台的侧梁外侧预留了传感器安装支架的固定孔位，可直接加装光电传感器实现工件到位检测、满料停机的自动化控制，两段输送台的对接端设置了导向过渡板，能避免小尺寸工件在衔接位置出现卡料问题；台面整体宽度可根据常用工件的尺寸做适配调整，本次设计的标准款台面净宽适配400mm以内的工件通行，支腿的高度调节范围覆盖600mm至850mm，可匹配多数中小型工业烘箱的进出口高度要求。

　　设计过程中特意规避了复杂的一体化焊接结构，所有辊子、轴承座、支腿均采用螺栓连接的装配形式，后期维护时可单独更换磨损的辊子或者轴承，无需整体拆解机架，能大幅降低产线的运维停机时间；机架表面采用喷塑处理，可耐受生产现场的潮气、少量腐蚀性气体侵蚀，适合在表面处理车间、食品加工车间这类有一定环境防护要求的场景使用。另外，辊道的间隙经过优化设计，既保证了工件输送过程中的平稳性，不会出现小尺寸工件卡入辊缝的问题，同时能让烘干过程中滴落的水渍、漆液直接从辊缝间落下，避免积液在台面积存影响工件表面质量，下方可配套接液盘收集废液，方便现场的日常清洁打理。
