槽轮驱动式直线往复快速返回机构

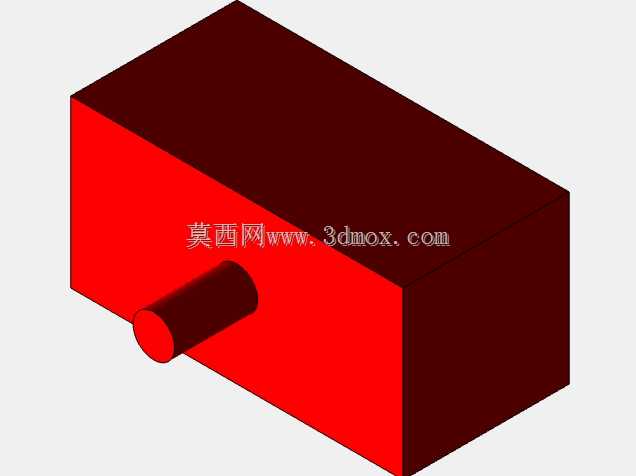

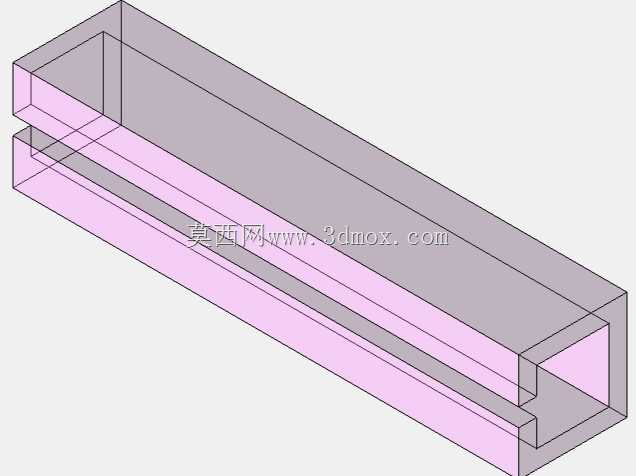

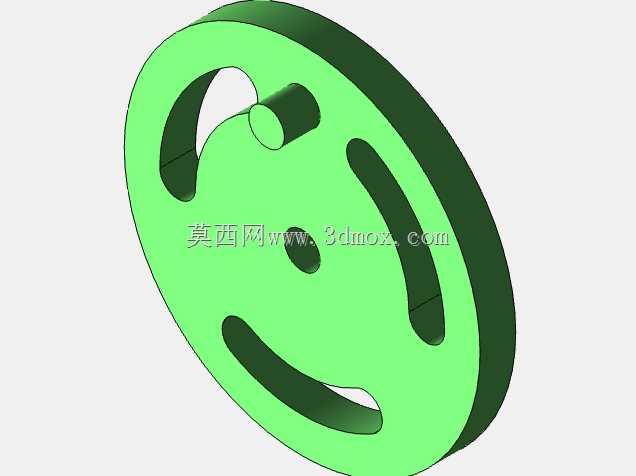

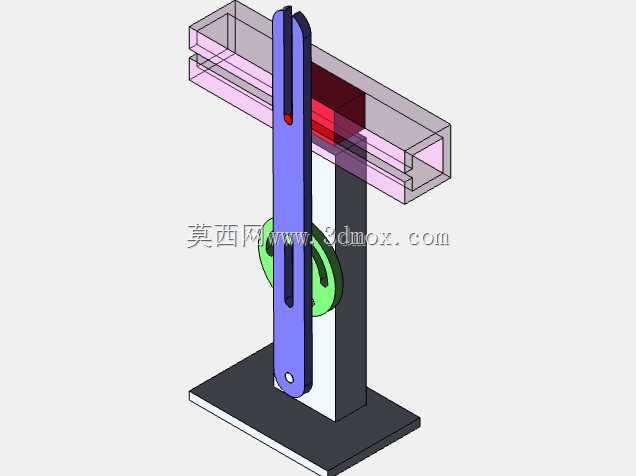

　　该机构属于典型的急回运动执行单元，核心通过槽轮与摆杆的配合实现工作段慢进、回程快退的运动特性，在自动化产线的上下料工位、小型冲压设备的送料单元、电子元件引脚裁切工装中都有广泛应用，这类场景普遍要求执行件在作业行程保持稳定低速以保证加工或装配精度，回程阶段快速复位以压缩空行程时间，提升整线的作业节拍。从结构组成来看，整套机构包含立式安装底座、竖直支撑立柱、带曲线槽的驱动槽轮、长条形摆杆、水平滑动导轨副几个核心部分，驱动槽轮通过中心轴固定在立柱侧面，摆杆中部的圆柱销嵌入槽轮的导槽内，摆杆上端与水平导轨内的滑块铰接，下端通过铰接轴固定在底座前端，当槽轮做连续回转运动时，导槽会推动圆柱销带动摆杆绕下端铰接点做定轴摆动，进而带动上端的滑块沿水平导轨做直线往复运动。

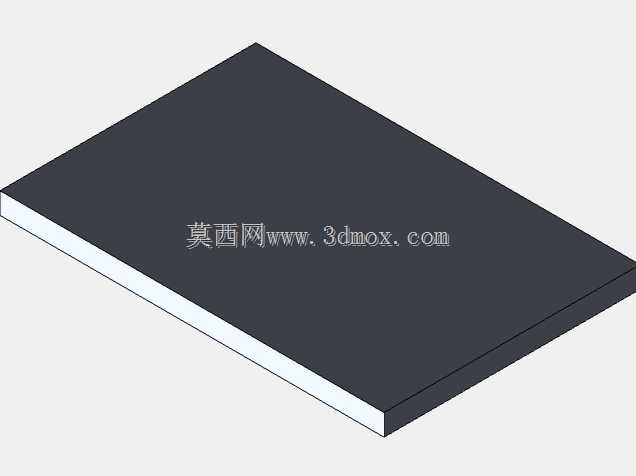

　　设计过程中，槽轮的导槽轮廓是决定急回特性的核心参数，工作段对应的槽轮转角远大于回程段对应的转角，在槽轮转速恒定的前提下，就能实现滑块工作行程的平均速度约为回程平均速度的三分之一，既避免工作段速度过快导致的工件定位偏移、加工冲击问题，又能尽可能缩短非作业时间。安装边界方面，整套机构的底座采用矩形平板结构，四个角预留了沉头安装孔，可直接通过内六角螺栓固定在设备的安装平台上，竖直立柱与底座采用过盈配合加定位销的连接方式，保证支撑刚度，避免高速摆动过程中出现立柱晃动；水平导轨的安装面与立柱上端面通过止口定位，保证导轨的直线度与摆杆摆动平面的平行度，防止运动过程中出现卡滞。

　　实际应用中，可根据具体的行程需求调整摆杆上铰接点的位置，当上端铰接点距离下端铰接轴的距离增大时，滑块的水平行程会对应增加，适配不同的作业范围需求；槽轮的驱动端可直接连接小型减速电机的输出轴，不需要额外添加传动换向结构，整体结构紧凑，占用安装空间小，不需要复杂的控制系统就能实现固定规律的急回往复运动，相比气缸驱动的往复机构，该机构的运动过程全程为机械刚性传动，不存在气源波动导致的行程误差，运动重复定位精度更高，适合在对运动一致性要求较高的精密装配工位使用；相比凸轮驱动的急回机构，槽轮与摆杆的配合结构加工难度更低，普通铣床就能完成导槽与摆杆的轮廓加工，后期维护过程中只需要定期在铰接点、槽轮导槽、导轨副位置添加润滑脂即可，易损件仅为铰接处的铜套，更换成本低廉。

　　在结构细节设计上，摆杆采用长条形平板结构，中部开设长圆形让位槽，避免摆动过程中与槽轮的中心轴发生运动干涉，槽轮的导槽边缘做了R1.5的圆角过渡，减少圆柱销在导槽内滑动时的磨损，圆柱销与摆杆采用过盈配合，与槽轮导槽的配合间隙控制在0.05mm以内，既保证运动顺畅，又不会因为间隙过大产生回程冲击。整套机构的运动过程无冲击点，槽轮转动过程中加速度变化平缓，运行噪音低于60分贝，适合在小型桌面级自动化设备中集成使用，不需要额外添加减震结构。
