机加工V型夹紧座结构设计

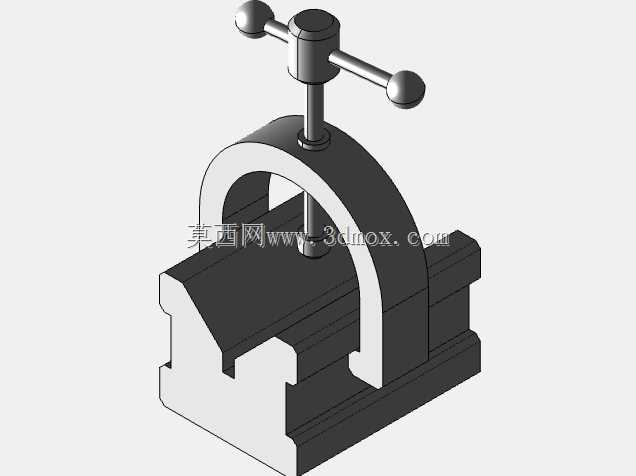

　　这款V型夹紧座是机加工、钳工划线、工件检测工序中常用的定位夹紧工装，核心作用是对轴类、套类回转体工件实现稳定定位与可靠夹紧，避免工件在加工、检测过程中出现位移、转动，保障工序精度。从结构设计来看，底座采用一体式阶梯槽结构，底部的平行凸台可适配机床工作台T型槽、划线平台的定位槽，安装时可通过T型螺栓快速完成固定，安装边界预留了足够的螺栓穿装空间，不会与相邻工装产生干涉。底座上的V型定位槽夹角采用行业通用的90度设计，槽口做了微小的倒角过渡，既可以避免工件装夹时被棱边刮伤，也能引导工件快速滑入定位位置，V型面的平面度、对称度公差控制在0.02mm以内，可保障不同直径回转体工件装夹后的同轴度定位精度。

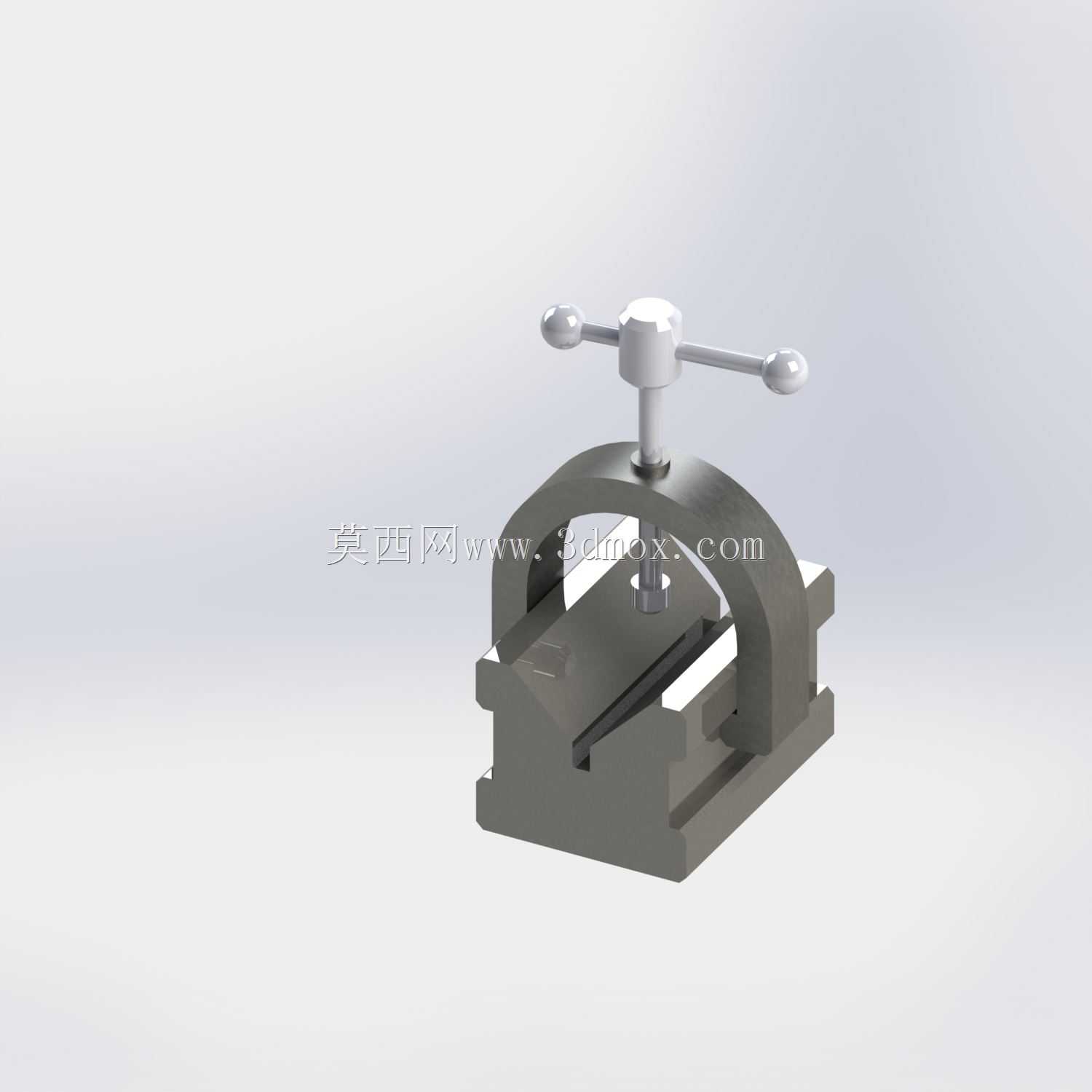

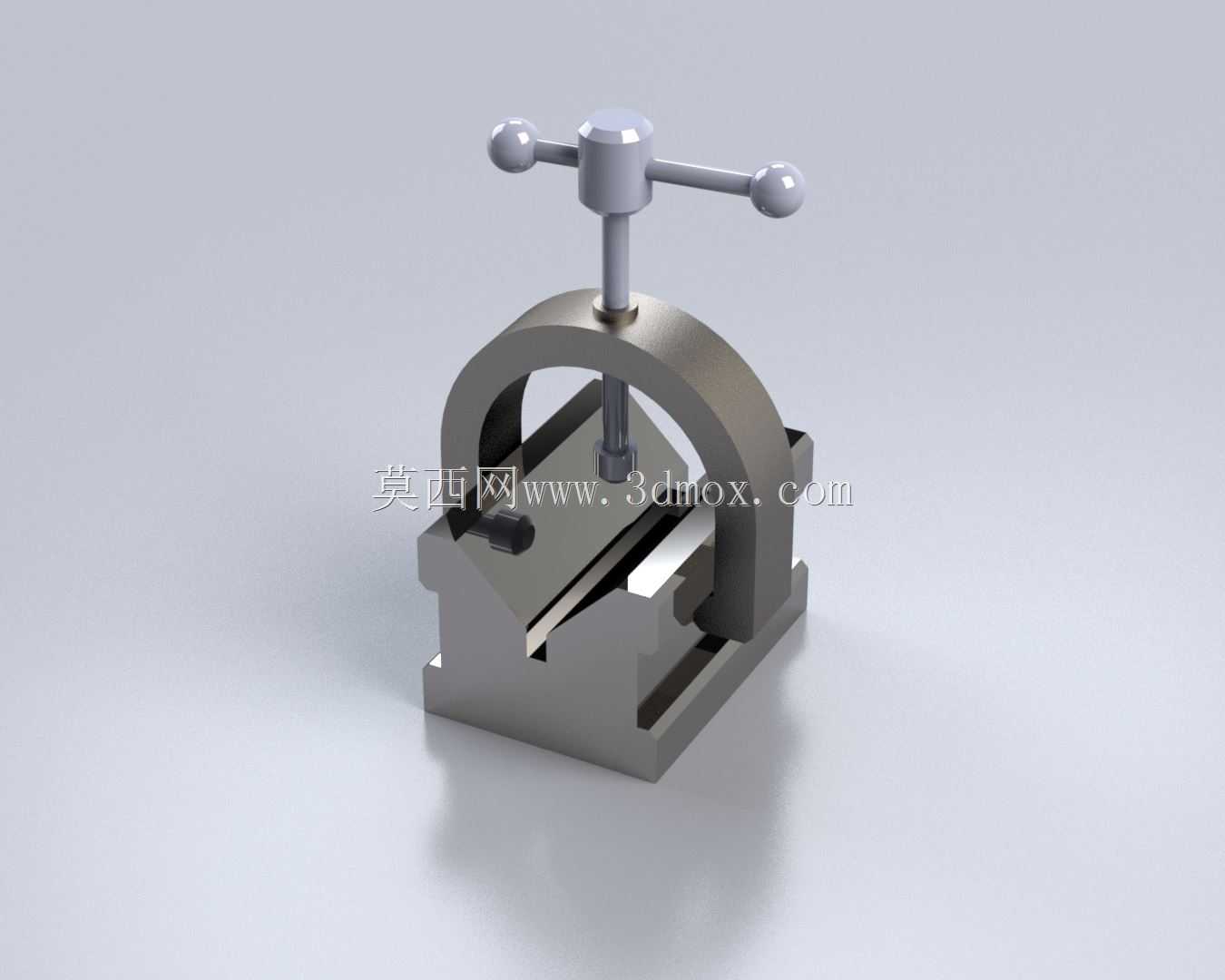

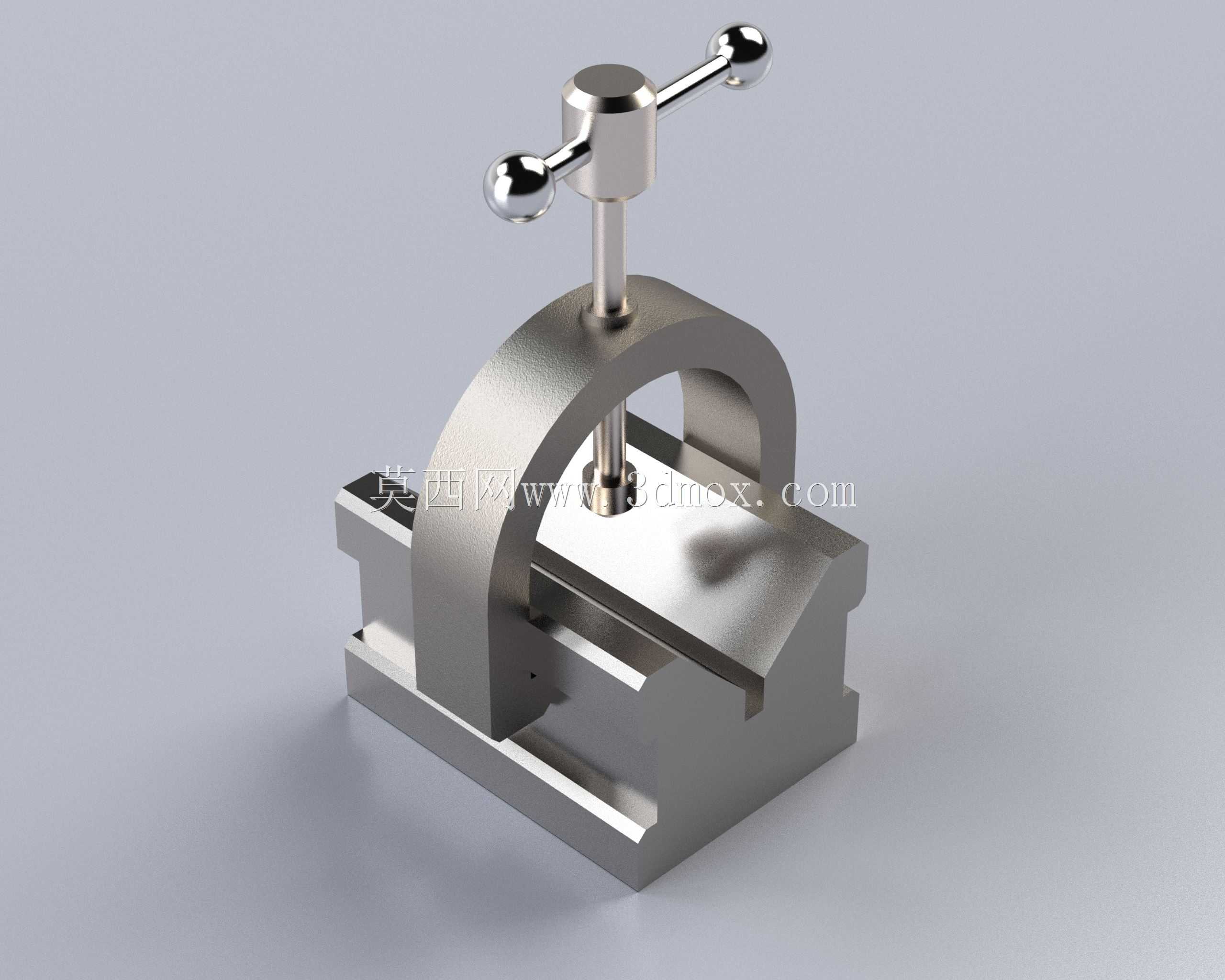

　　上方的夹紧机构采用拱形支架配合螺旋压杆的结构，拱形支架与底座采用一体式加工成型，相比分体式装配结构，整体刚性更强，夹紧受力时不会出现支架偏移的问题；压杆顶端设计了T型手柄，手柄两端配装球形端头，操作人员手动旋紧时无需额外工具，球形端头可避免操作时划伤手部，压杆底部为平面压头，压合时与工件外圆形成线接触，既可以提供足够的夹紧力，又不会压伤工件表面。在实际应用场景中，这类工装可直接放置在划线平台上，配合高度尺完成轴类工件的键槽划线、端面分度划线作业；也可固定在钻床、铣床工作台上，用于轴类工件的径向孔加工、扁位铣削工序，装夹直径覆盖范围从10mm到80mm，可适配绝大多数常规尺寸的轴类零件加工需求。

　　设计过程中重点考量了受力变形问题，拱形支架的截面厚度经过受力核算，在最大夹紧力下的变形量控制在0.01mm以内，不会因为夹紧力过大导致V型槽变形影响定位精度；压杆采用梯形螺纹传动，相比普通三角螺纹，自锁性能更好，加工过程中受切削振动影响也不会出现压杆松动、工件移位的问题。整体外形尺寸控制在长120mm、宽80mm、总高150mm的范围内，占用工作台空间小，可多台并排布置，配合完成长轴类工件的多点装夹，避免长轴加工时出现颤振问题。底座两侧预留了定位销孔，当需要更高装夹精度时，可通过定位销与工作台面的销孔配合，实现工装的快速换装定位，重复定位精度可控制在0.015mm以内，适配批量零件的加工装夹需求，减少工装调整的辅助时间。

　　V型槽表面、压头表面都做了淬火处理，硬度达到HRC45-50，长期使用不会出现压痕、磨损，使用寿命更长，日常维护仅需定期清理螺纹副内的切屑、加注少量润滑油即可，无需复杂的保养流程。
