气动式空气泄漏检测工装夹具结构设计

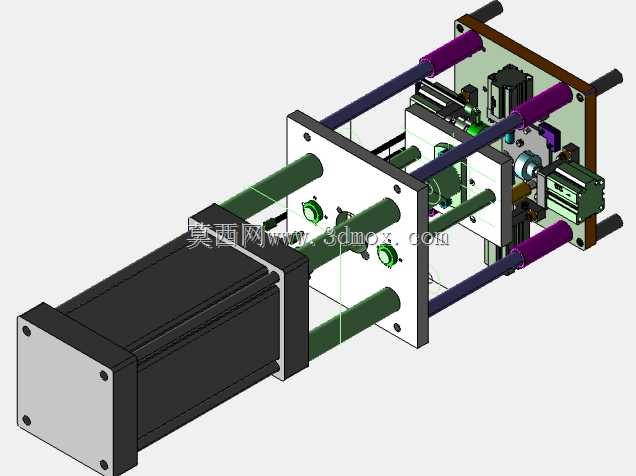

　　从结构布局来看，整套夹具采用卧式双导柱导向架构，驱动端选用标准伺服电机搭配滚珠丝杠做直线进给，相比纯气缸驱动的方案，进给行程的位置控制精度更高，能适配不同轴向长度的被测工件，不会因为气缸行程硬限位导致工件密封面被压伤，也能避免进给不到位引发的密封侧漏问题。前端的装夹模块做了快换接口设计，不同规格的被测工件只需要更换对应的定位密封胎具，不需要重新调整整套夹具的安装基准，换型时间能控制在十分钟以内，适配多品种小批量的柔性生产需求。这套空气泄漏测试夹具，主要面向需要做气密性检测的中小型零部件生产环节，常见于消费电子密封件、小型液压阀块、汽车电子接插件、新能源电池小模组壳体的产线全检或抽检工位，替代传统的浸水冒泡检测方式，能直接对接压缩空气气源与差压检测仪表，完成工件的快速装夹、密封、充气、保压、泄压全流程动作，检测效率比传统水检提升三倍以上，还能避免水检后工件需要烘干的额外工序，适配对清洁度有要求的精密零部件检测场景。导向部分采用四根镀铬光轴搭配直线轴承做支撑，相比双导柱结构，抗偏载能力更强，当被测工件存在同轴度轻微偏差时，进给过程不会出现卡滞，也能保证密封压合面的平行度误差控制在0.02mm以内，避免因为压合偏斜导致的检测数据失真。密封端的接头采用浮动式设计，内置压缩弹簧补偿工件的轴向尺寸公差，即使工件端面存在0.5mm以内的尺寸波动，也能保证密封圈的压缩量维持在合理区间，不会出现过压导致密封圈快速磨损，或是欠压导致密封失效的问题。

　　整套夹具的安装底板采用标准铝型材拼接搭配钢板加工的安装面板，所有气动管路、传感器走线都内置在型材槽内，不会出现管线外露被工件剐蹭的问题，安装时可以直接固定在标准工作台面上，底部预留了四个M12的安装螺栓孔，对接产线时不需要额外做转接板。从设计逻辑上，这套夹具优先考虑了检测过程的重复性精度，所有定位基准面都做了磨削处理，表面粗糙度达到Ra0.8，保证每次装夹工件的位置偏差不超过0.03mm，避免因为装夹位置差异导致的检测数据波动。压合力度可以通过伺服电机的扭矩参数做精准调节，针对不同材质的工件，比如塑料壳体、铝合金压铸件、不锈钢机加工件，可以设置不同的压合扭矩，防止薄壁工件被压变形。

　　夹具上预留了标准的检测气路接口，能直接对接市面上主流的差压式泄漏检测仪，气路内置了快速排气阀，检测完成后能瞬间释放工件腔内的压缩空气，不会出现带压拆卸工件的安全隐患。操作侧预留了工件到位检测传感器的安装位，只有当工件被正确放置在定位胎具上时，夹具才会启动压合动作，避免空压或是工件放置不到位导致的设备误动作。在实际产线应用中，这套夹具可以搭配自动上下料机械手组成全自动检测单元，也可以单独作为人工上下料的半自动检测工位使用，进给行程最大可以达到150mm，能兼容的工件最大外径为120mm，整体安装边界尺寸控制在450mm×300mm×280mm以内，不会占用过多的产线空间。

　　导向光轴的表面做了硬铬镀层处理，耐磨性能优异，连续运行三年以上不需要更换导向部件，密封胎具采用聚甲醛材质加工，不会划伤工件的密封面，密封圈选用标准的O型圈，采购替换方便，不需要定制特殊规格的密封件。整套结构没有复杂的定制加工零件，90%以上的零部件都是标准件，后续维护成本极低，出现故障时现场维护人员只需要更换对应的标准件就能快速恢复生产，不需要返厂维修。在设计阶段就考虑了防呆设计，定位胎具上做了不对称的定位销，工件放反时无法装入定位槽，从根源上避免因为工件装反导致的检测无效或是工件压损问题。气路部分还设置了压力安全阀，当输入气源压力超过设定阈值时会自动泄压，不会因为气源压力异常导致夹具结构损坏。
