铃木GS750摩托车活塞销拉拔维修工具

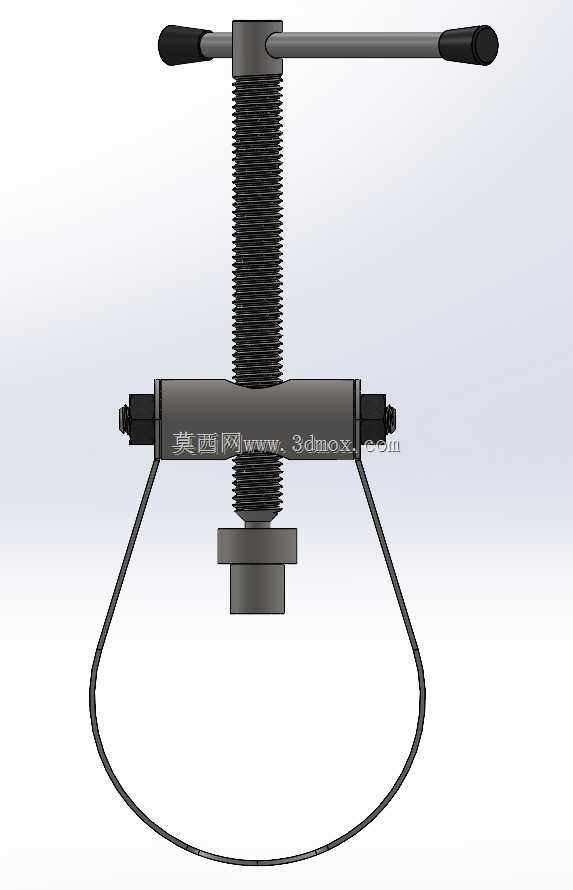

　　在大排量摩托车发动机大修作业场景中，活塞销与连杆小头、活塞销座的过盈配合拆解一直是容易损伤零部件的工序，常规敲击法不仅容易造成活塞裙部变形、连杆弯曲，还可能因受力偏移导致销座孔出现裂纹，这款针对铃木GS750机型设计的活塞销拉拔器，正是为解决该维修痛点开发的专用工装。从结构设计逻辑来看，整套工具采用同轴施力的框架式布局，顶部的梯形螺纹传动副作为施力核心，相比普通细牙螺纹，梯形螺纹的牙型强度更高，能承受维修过程中最大近两吨的轴向拉拔力，同时螺纹导程设计为4mm，转动摇杆时施力节奏平稳，不会出现突然卸力的冲击问题。

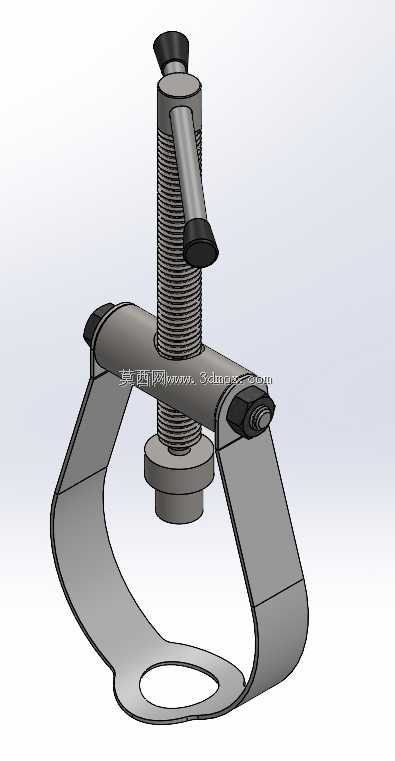

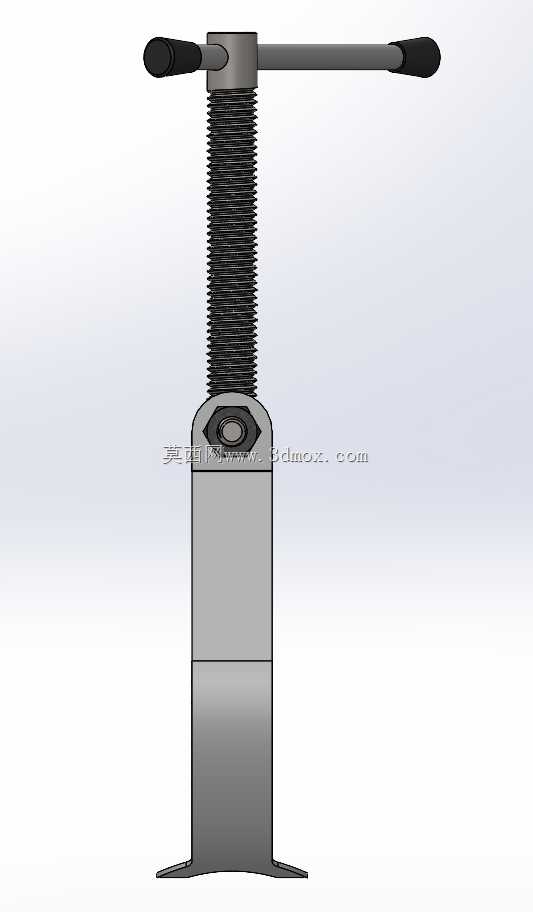

　　框架两侧的支撑臂采用对称式铰接结构，支撑脚的圆弧型面完全匹配GS750活塞的内腔轮廓，作业时支撑脚贴合在活塞销座周边的加强筋位置，避免拉拔过程中活塞受力不均出现变形，支撑臂与顶部螺纹座的铰接点预留了3度的偏转余量，可适配活塞安装后存在的微小角度偏差，保证拉拔轴线始终与活塞销轴线重合。拉拔头的尺寸完全匹配GS750活塞销的端面直径，拉拔头端面设计有内嵌式定位凸台，作业时凸台卡入活塞销的中心内孔，避免拉拔过程中出现打滑偏移，不会在活塞销端面留下压痕损伤。

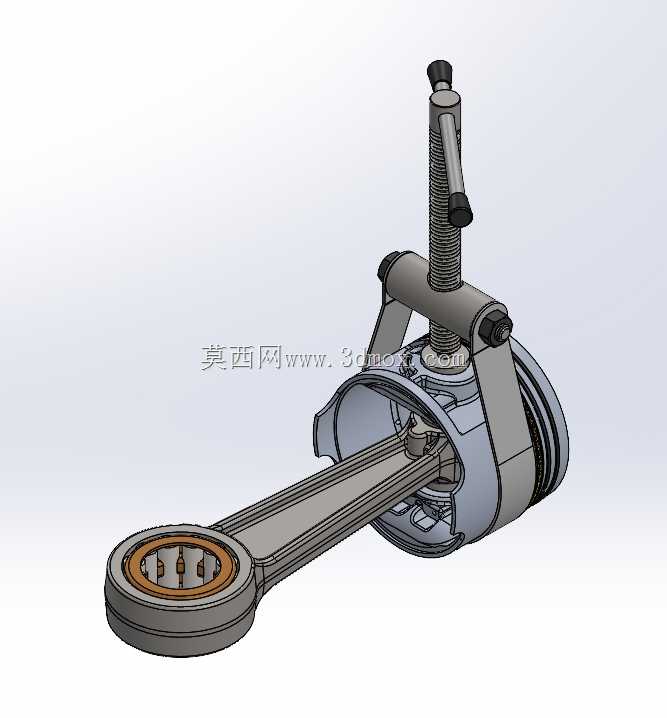

　　从安装边界来看，整套工具收拢状态下的最大外径为128mm，可直接伸入GS750发动机的曲轴箱腔体内部作业，无需额外拆解曲轴箱周边的固定附件，大幅压缩维修工序时长；施力摇杆的长度设计为110mm，作业时摇杆的转动范围不会与曲轴平衡块、箱体加强筋产生干涉，维修人员在常规操作空间内即可完成施力动作。实际维修作业中，使用该工具拆解活塞销时，仅需先拆除活塞环，将两侧支撑臂卡入活塞内腔，调整拉拔头与活塞销端面贴合，匀速转动顶部摇杆即可平稳将活塞销从销座与连杆小头中拉出，整个过程中活塞、连杆始终处于均匀受力状态，完全规避了传统敲击作业带来的零部件损伤风险。

　　不同于通用型活塞销拉拔工具需要更换多组适配头的设计，这款工装的支撑弧度、拉拔头尺寸完全针对GS750的活塞参数定制，支撑点位置刚好避开活塞销座的油孔与薄壁区域，拉拔过程中不会对活塞的密封面、配合面造成任何损伤，拆解后的活塞销、连杆小头衬套可直接进行检测复用，减少不必要的零部件更换成本。在结构细节处理上，所有与活塞、连杆接触的支撑端面都做了R2圆角过渡，不会刮伤活塞表面的阳极氧化层，螺纹副表面做了磷化处理，长期在维修车间的油污环境下使用也不会出现锈死卡滞的问题，铰接位置的销轴采用过盈压装，无额外的松动间隙，保证多次重复使用后依然能保持同轴度精度。对于摩托车维修门店、大排量机车爱好者的自主维修作业而言，这类定制化专用工装的应用，能大幅降低发动机大修过程中的零部件报废率，同时提升维修作业的标准化程度，避免因维修操作不当导致的发动机后续运行故障。从建模逻辑来看，整套模型完全按照实物的装配关系搭建，螺纹副的配合间隙、铰接点的转动余量、支撑面的轮廓度都严格按照实际加工公差设置，可直接用于工装的加工生产参考，也可作为摩托车维修教学的演示模型使用，帮助维修人员理解专用拉拔工具的受力逻辑与正确操作方式。
