1英寸层叠式玛斯特钥匙挂锁结构设计

　　日常工业场景与民用安防领域里，挂锁始终是小成本实现物理隔离防护的核心构件，这款1英寸规格的钥匙开启挂锁，针对户外工具箱、设备检修柜门、仓储笼具、厂区临时隔离栏等场景做了结构适配，相比常规薄壳挂锁，层叠式锁体的抗剪切、抗撬扭性能有明显提升，能适配多数需要临时或长期锁闭、无需高频启闭的防护点位。

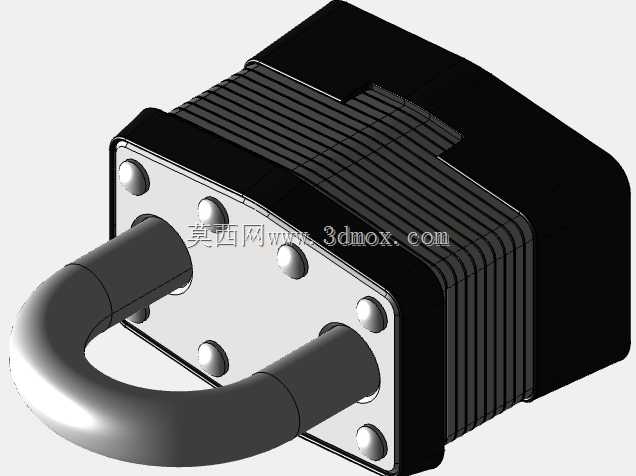

　　从结构设计逻辑来看，这款锁没有采用一体式铸钢锁体的方案，而是选择多层钢片叠压铆合的锁体结构，这种设计思路最早源于高安防等级挂锁的抗破坏需求——一体式锁体一旦被錾子打出缺口就容易出现整体开裂，而叠片结构每一层都是独立的钢质构件，外力冲击时应力会在层间分散，哪怕表层钢片出现变形，内层结构依旧能保持锁舌与锁梁的配合精度，不会轻易出现锁体崩开、锁梁脱出的问题。锁梁部分采用硬化合金钢材质，弯折处做了大圆弧过渡，既避免了应力集中导致的脆性断裂，也让锁梁闭合时和锁体的贴合间隙控制在0.1mm以内，能大幅降低薄片工具插入撬动锁梁卡扣的可能性。

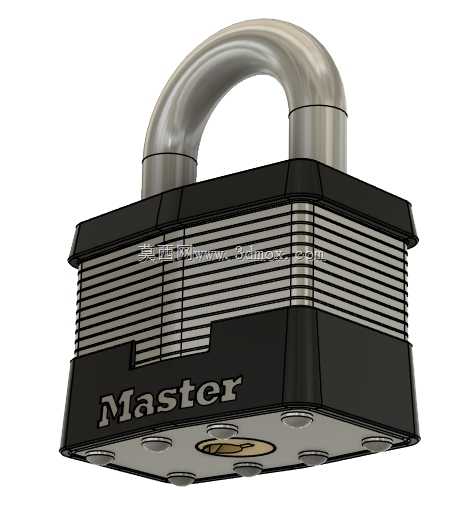

　　锁芯区域的设计也贴合实用需求，钥匙孔设置在锁体底部而非正面，一方面能减少户外使用时雨水、灰尘直接灌入锁芯造成卡涩的概率，另一方面底部开孔的位置在锁闭状态下紧贴被锁物件的表面，进一步压缩了暴力撬锁的操作空间。锁梁与锁体的配合采用单侧弹出结构，钥匙解锁后锁梁单侧自动弹起3mm左右的高度，既方便使用者直接抽拉开启，也不会因为弹起幅度过大导致锁梁从锁体中完全脱落丢失，适配现场操作人员单手操作的使用习惯——多数场景下使用者需要一手扶着被锁的柜门或箱盖，另一手完成解锁、开锁的动作，这种半弹出结构能减少额外的零件持握步骤。

　　从安装边界尺寸来看，1英寸规格对应的是锁梁的有效内空高度，这个尺寸刚好能穿过多数仓储搭扣、设备柜门的锁鼻、工业安全围栏的连接孔位，锁体整体的长宽尺寸控制在50mm见方以内，不会因为体积过大突出被锁物件表面过多，避免日常搬运、通行时被磕碰导致锁体变形。锁体外部的黑色包覆层不是单纯的装饰件，而是做了耐候性的喷塑处理，能在-20℃到60℃的环境下保持涂层不脱落、不龟裂，适配户外仓储、厂区露天设备、工地临时设施等复杂使用环境，哪怕长期暴露在日晒雨淋的场景下，锁体表层也不会出现锈水流淌污染被锁物件的问题。

　　在功能细节上，锁体侧面的叠片边缘做了钝化倒角处理，没有尖锐的铣削毛边，操作人员日常拿取、上锁的时候不会被划伤手部；锁芯内部的弹子采用铜质构件，和钢质钥匙的磨损量更小，长期使用不会因为弹子磨损出现钥匙插拔卡滞、互开率升高的问题。锁梁的两个固定端做了差异化的卡槽设计，其中一端是固定卡位，另一端是锁舌卡位，解锁时只有锁舌卡位的一端能弹出，固定端始终卡在锁体内部，哪怕遭遇外力强行扭转锁梁，固定端的卡位也能提供足够的拉扯阻力，避免锁梁被整体扭断脱出。

　　这类挂锁在实际选型时，往往需要平衡防护等级和使用成本，叠片式结构的加工难度比一体式压铸锁体更低，同时能达到接近高安防挂锁的抗破坏性能，适合在厂区内批量配置使用——比如车间里的工具柜、动力站的临时检修门、仓库的周转笼、户外的配电箱外罩等点位，不需要配置过高等级的防盗锁具，但又需要足够的抗破坏能力避免无关人员随意开启，这款锁的结构刚好匹配这类场景的需求。建模过程中需要重点关注叠片之间的对齐精度，每一片钢片的锁梁过孔、铆接孔位置公差需要控制在0.05mm以内，否则叠压之后会出现锁梁插拔不畅、铆接后锁体变形的问题；锁舌与锁梁卡槽的配合间隙要控制在合理范围，间隙过大会导致锁闭后旷量过大容易被撬动，间隙过小则会因为加工误差出现钥匙拧动卡滞、无法正常解锁的问题。锁体底部的钥匙孔周边做了下沉式的防水台阶，配套的钥匙插入后能和台阶面贴合，减少雨水顺着钥匙缝隙流入锁芯的可能，这个细节在户外使用场景下能大幅降低锁芯生锈的概率，延长锁具的实际使用寿命。
