机柜连杆式联动门锁结构设计

　　在工业电气柜、户外通讯机柜、低压成套配电柜这类需要多点锁闭防护的柜体场景中，单点位锁具往往无法满足门板与柜体框架之间的密封贴合要求，尤其是户外部署的柜体，若锁闭点不足，门板受外力或温差形变产生缝隙，会直接导致防尘防水等级下降，内部元器件受粉尘、凝露侵蚀出现故障。这款连杆式联动门锁，正是针对这类多点锁闭需求开发的结构件，通过锁芯的旋转动作同步驱动上下延伸的锁杆，实现门板侧边上下两个点位的同步锁止与解锁，相比传统单锁点结构，能让门板受力更均匀，大幅提升柜体闭合后的整体密封性与抗形变能力。

　　从实际使用场景来看，这类锁具广泛应用于工厂车间的动力配电柜、户外基站的通讯设备柜、轨道交通沿线的信号机柜、工业自动化生产线的控制柜等场景，日常运维人员仅需操作正面的锁芯把手，即可完成整扇柜门的解锁与开启，无需在多个点位分别操作锁具，大幅提升运维作业的效率，同时多点锁闭的结构也能避免非授权人员通过撬动门板缝隙非法开启柜体，提升设备内部元器件的安全性。

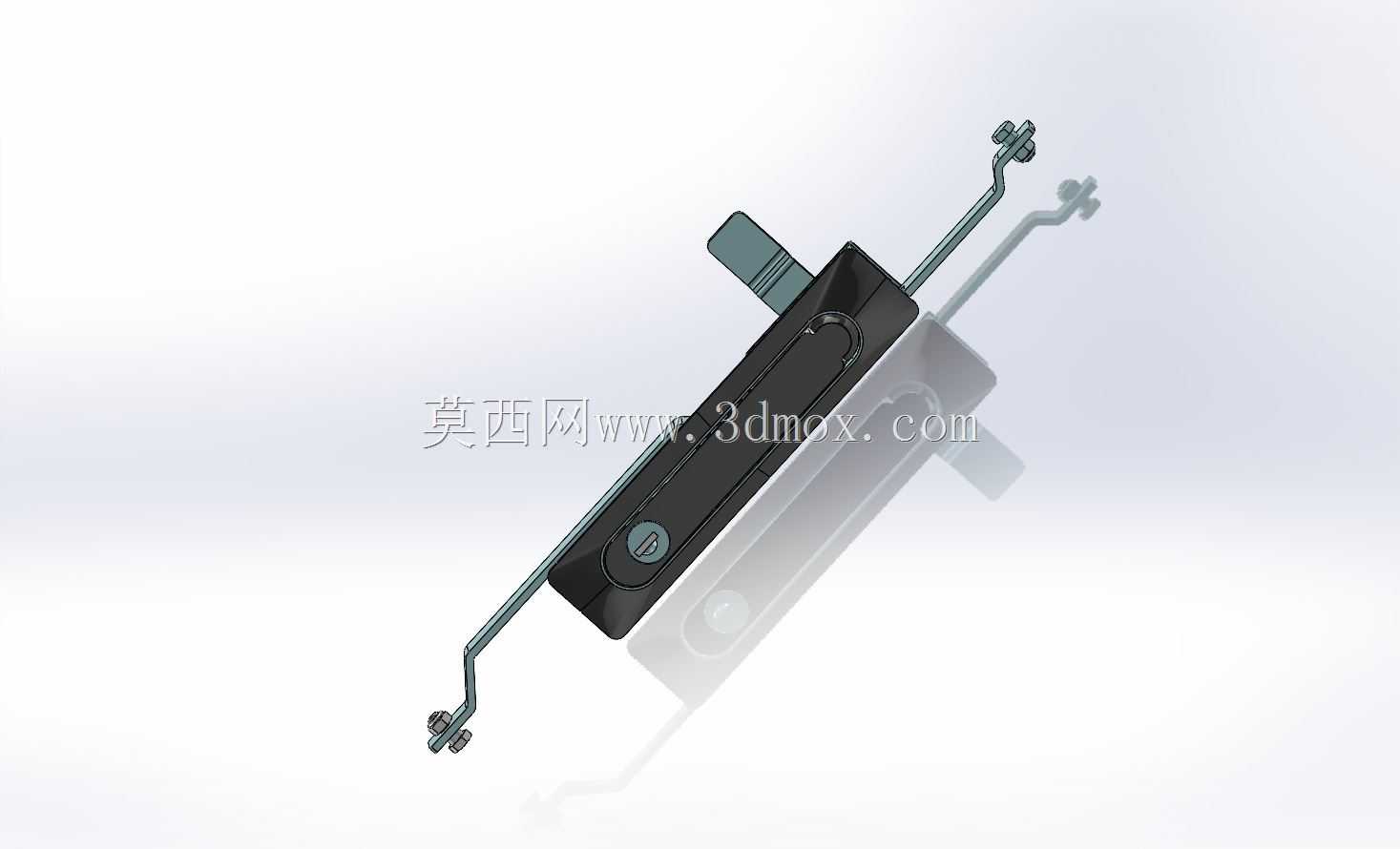

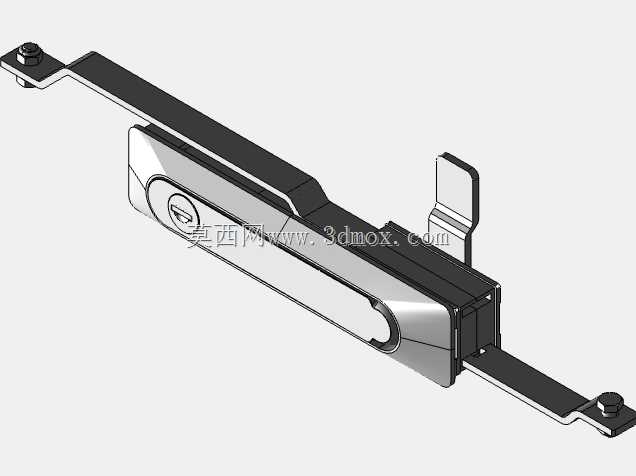

　　在功能特性设计上，这款锁采用了一体化的锁座主体结构，锁芯与把手集成在同一基座上，锁座通过背部的安装卡扣与螺丝固定在门板的预留开孔处，不需要在门板上做复杂的沉台加工，适配常规1.2mm到2.5mm厚度的冷轧钢门板、不锈钢门板甚至SMC非金属柜体门板。锁体内部的传动结构采用旋转拨块设计，当钥匙插入锁芯旋转解锁后，扳动正面的把手即可带动拨块转动，拨块两端的卡槽分别卡接上下两根金属锁杆，将把手的旋转运动转化为锁杆的上下直线运动，锁杆末端的锁舌在伸出状态下会卡入柜体框架上对应的锁扣座内，实现上下两点的同步锁止；锁杆采用冷拉圆钢弯折成型，表面做镀锌钝化处理，具备良好的防锈能力，适配不同高度的柜体时，可根据实际门板高度裁切锁杆长度，调整锁舌的固定位置，不需要重新开模制作锁体主体，具备极强的适配性。

　　设计过程中，首先需要明确锁体的安装边界：锁座正面的操作区域宽度控制在22mm，长度120mm，突出门板表面的高度不超过18mm，避免突出部分在柜体运输、安装过程中被磕碰损坏，同时也能减少人员通行时的勾挂风险。门板上的安装开孔为标准矩形开孔，尺寸为105mm×18mm，开孔公差控制在±0.2mm，确保锁座装入后不会出现晃动间隙，锁座背部的防水胶圈在锁座紧固后会紧密贴合门板表面，实现锁具安装位置的IP65级防护，避免雨水从安装开孔处渗入柜体内部。锁杆的导向结构采用分体式塑料导向套，导向套通过自攻螺丝固定在门板内侧的对应位置，每隔300mm设置一个导向点，避免锁杆在伸缩过程中出现偏摆、卡滞，确保锁舌能够准确对准柜体上的锁扣座，即使在门板出现轻微形变的情况下，导向套也能对锁杆起到支撑作用，保证传动顺畅。

　　在细节结构处理上，锁芯采用铜质弹子结构，适配通用的机柜钥匙，方便运维人员统一管理钥匙，减少多套钥匙携带的不便；把手与锁座之间设置有复位弹簧，在解锁状态下把手会自动回弹到与锁座齐平的位置，避免把手突出造成磕碰；锁杆末端的锁舌采用可调式结构，锁舌上设置有长条形调节孔，可根据门板与柜体框架之间的间隙调整锁舌的伸出长度，补偿门板加工、安装过程中产生的尺寸误差，确保锁闭后锁舌与锁扣座的啮合深度不小于6mm，满足柜体的抗震动、抗冲击要求，即使在有震动的工业场景下，也不会出现锁舌自行脱出、柜门意外开启的问题。

　　从安装适配的角度来看，这款锁具不需要对现有柜体结构做大幅改动，仅需在门板上开出对应尺寸的安装孔，固定锁座后根据柜体高度裁切锁杆，安装导向套与末端锁舌，调整好锁舌啮合位置即可完成装配，整体装配流程单名作业人员可在10分钟内完成，相比传统的多锁点独立安装结构，能减少60%以上的安装工时，同时后期维护过程中，若锁芯出现损坏，仅需拆下锁座正面的固定螺丝即可更换锁芯组件，不需要拆解门板内侧的整套锁杆结构，大幅降低后期运维的成本。在结构强度方面，锁座主体采用锌合金压铸成型，表面做黑色喷塑处理，具备良好的抗腐蚀能力与结构强度，单个锁点的侧向承受力不小于500N，能够满足户外柜体抗风压、防撬的使用要求，即使在沿海高盐雾、重工业高腐蚀的场景下，也能保证长期使用不出现锈蚀、卡滞的问题。
