滑动式门栓插销锁具结构设计

　　这款滑动式插销锁的结构设计，核心围绕门窗、小型设备舱门的便捷锁闭需求展开，在民用柜体、工业小型检修门、户外设备防护舱等场景中都有广泛应用，主要作用是在门扇闭合后提供可靠的横向限位，避免门扇受外力、振动影响出现意外开启的情况。从实际使用逻辑来看，这类插销不需要额外配套锁具即可完成基础锁止，操作时仅需横向拨动锁杆即可实现开合，动作行程短，操作反馈直接，相比旋转式锁具更适合需要快速启闭、频繁操作的点位。

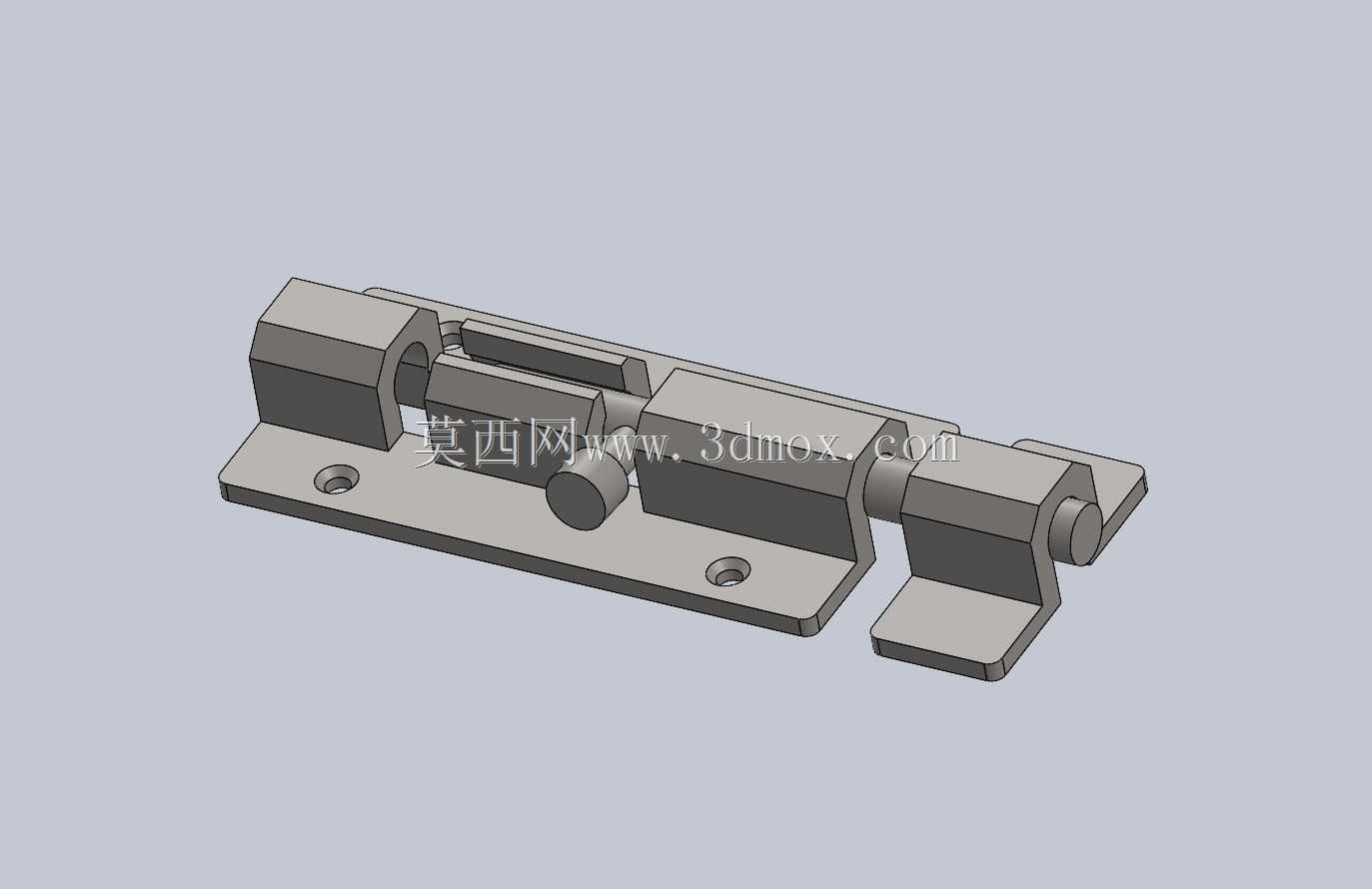

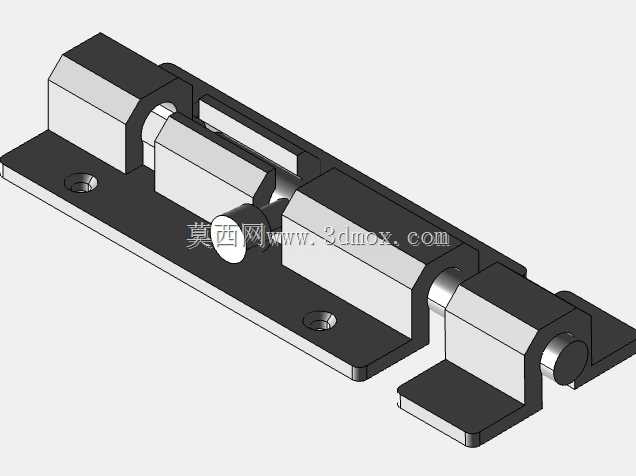

　　设计过程中首先考虑的是安装适配性，整个锁体采用分体式布局，分为锁座主体与锁扣端两个独立安装单元，锁座主体承担锁杆的滑动导向与限位作用，底部预留两个沉头安装孔，安装时可直接通过螺丝固定在门扇侧边的安装面上，沉孔设计能够让螺丝头完全没入安装面以下，避免螺丝凸起干涉锁杆滑动，也不会在门扇开合过程中剐蹭门框。锁扣端对应安装在门框的对应位置，预留的锁杆插入孔与锁杆轴线完全同轴，安装时仅需要保证两个安装单元的同轴度即可，不需要复杂的对位调整，对安装面的加工精度要求较低，适配木质、金属、复合板材等多种常见的门扇安装基材。

　　锁杆部分采用圆柱形截面设计，相比方形截面的锁杆，圆柱面在滑动过程中与导向孔的接触面积更小，滑动阻力更低，即便长期使用出现轻微磨损，也不会出现卡顿、卡滞的问题。锁杆中部设置了一体式的拨块，拨块突出于锁座上表面，操作人员可以直接用手指推动拨块带动锁杆滑动，不需要额外加装操作手柄，减少了零件数量，也降低了外部凸起带来的磕碰风险。锁座内部的导向通道做了两端限位设计，锁杆滑动到完全伸出位置时，锁杆根部的凸台会与导向通道端面贴合，避免锁杆过度伸出导致从锁座中脱出；锁杆滑动到完全缩回位置时，同样有台阶限位，保证锁杆前端完全退回到锁座范围内，不会在门扇开启时剐蹭门框边缘。

　　从结构强度角度考虑，锁座与锁扣的底座都做了加厚处理，安装孔周边设置了加强凸台，避免螺丝拧紧时底座出现变形，也能在锁杆受侧向冲击力时，将受力均匀分散到整个安装面，不会出现局部应力集中导致底座断裂的问题。锁杆的插入深度经过合理匹配，当锁杆完全插入锁扣端的孔位时，插入长度达到锁杆直径的2.5倍以上，即便门扇受侧向推力，锁杆也不会从锁扣中滑脱，能够提供足够的锁止强度。锁座上的导向孔长度也经过优化，足够的导向长度可以保证锁杆滑动过程中始终保持水平状态，不会出现下垂、偏斜的问题，长期使用也不会出现锁杆与锁扣孔对位不准的情况。

　　在实际选型应用中，这类插销锁可以根据门扇的厚度、开合频率选择对应的安装位置，对于振动较大的设备舱门，还可以在锁杆上加装简单的弹簧定位结构，避免设备运行过程中的振动导致锁杆自行滑动缩回，不过这款基础款插销依靠滑动阻尼已经能够满足常规静态场景的使用需求，结构更简单，故障率更低。外形设计上整体采用方正的低轮廓造型，所有外部棱边都做了小倒角处理，没有尖锐的凸起，安装完成后突出于安装面的高度较低，不会在人员通行、设备搬运过程中造成剐蹭，适配性更强。安装边界方面，锁座主体的长度方向需要预留足够的锁杆缩回空间，安装时需要确认门扇侧边的安装面宽度大于锁座宽度，同时锁杆伸出方向没有其他结构遮挡，保证锁杆能够顺利插入锁扣，锁扣端的安装位置需要与锁座保持同一水平高度，高度差控制在1mm以内即可保证锁杆顺畅插拔，不需要过高的安装精度，现场施工调整难度低。
