多片叠层式车用钢板弹簧三维结构

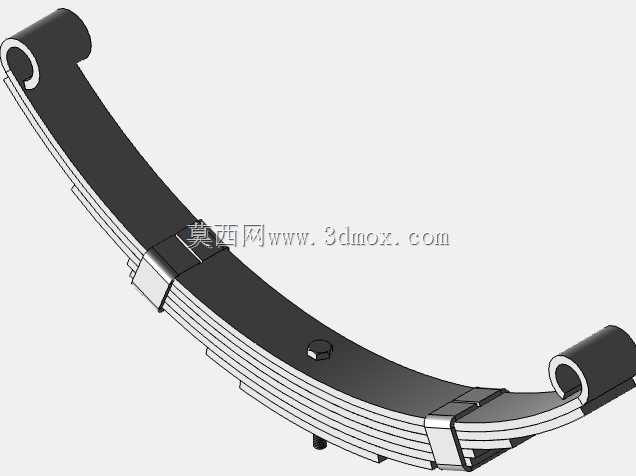

　　在商用车、非道路工程车辆的悬架系统中，钢板弹簧始终是承担载荷传递、冲击缓冲的核心弹性部件，本次建模的多片叠层结构板簧，主要面向轻载货运车辆、小型工程设备的前悬或后悬配套场景，区别于单片渐变刚度板簧，多片叠层的结构形式能在有限的布置空间内实现更宽的刚度适配区间，兼顾空载时的平顺性与满载时的承载能力。从实际装车工况来看，这类板簧需要同时传递垂直方向的载荷、车轮跳动时的纵向力与侧向力，还要缓冲路面传递的颠簸冲击，因此建模过程中首先明确了各片钢板的曲率匹配逻辑：主片两端做卷耳结构，用于匹配车架端的吊耳与固定销安装，卷耳内部预留了衬套安装的间隙，避免金属直接接触造成的磨损与异响，主片作为直接连接车架的部件，曲率半径最大，长度最长，后续依次叠放的副片长度逐层递减，曲率半径逐层减小，保证在空载状态下，仅主片与少量副片参与受力，刚度较低，能过滤路面细碎颠簸，当载荷逐步增加时，各片板簧逐步贴合，整体刚度随之提升，避免重载状态下悬架击穿。

　　建模时重点还原了板簧的安装边界：两端卷耳的中心距作为核心安装尺寸，直接决定了悬架的跳动行程范围，中心螺栓的位置设置在板簧中部，用于固定各片板簧的相对位置，避免受力时出现片间错位，两侧的U型卡箍则限制了板簧回弹时各片的分离量，防止片间产生过大的相对滑移造成异常磨损。从结构细节来看，各片板簧的端部做了切角处理，避免片间接触时出现应力集中，同时在片与片的接触位置预留了微小的间隙，用于实际生产中填充润滑脂，降低片间摩擦造成的噪音与磨损。在实际选型匹配中，这类板簧的弧高参数直接决定了车辆的静载姿态，弧高过大易造成车身上升，高速行驶稳定性下降，弧高过小则会导致悬架缓冲行程不足，重载时容易出现刚性撞击。

　　建模过程中没有做过度的简化，完整还原了每一片板簧的厚度、宽度、曲率变化，以及中心螺栓、卡箍、端部卷耳的细节结构，能够直接用于悬架系统的运动干涉校核、刚度仿真分析，也可用于整车装配的数字样机搭建，帮助设计人员在前期阶段验证板簧在极限跳动工况下与周边车架、转向拉杆、制动管路的间隙是否满足设计要求，避免实车装配阶段出现干涉问题。不同于空气弹簧、螺旋弹簧等弹性元件，钢板弹簧的结构可靠性更高，维护成本更低，尤其适合工况复杂、载荷波动大的商用车辆与工程设备，本次建模的叠层结构充分考虑了实际生产中的工艺可行性，各片板簧的曲率变化符合热轧钢板弹簧的成型工艺，没有出现无法脱模或者成型难度过大的曲面结构，中心螺栓与卡箍的安装位置也符合现有量产板簧的通用安装规范，能够直接对接现有生产工艺，不需要额外调整工装夹具。

　　在做运动仿真时，可以基于该模型模拟板簧在不同载荷下的变形量，验证刚度曲线是否匹配整车的调校需求，同时也能校核卷耳位置的应力分布，确认主片卷耳在极限冲击载荷下的应力是否处于材料许用范围内，避免出现断簧风险。
