四层叠片式弧形板簧弹性承载构件

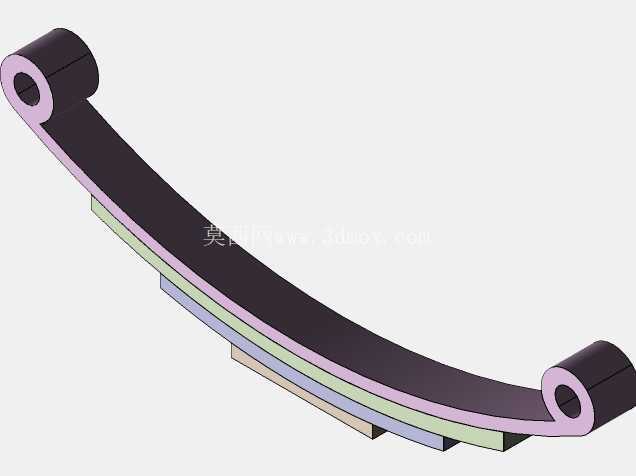

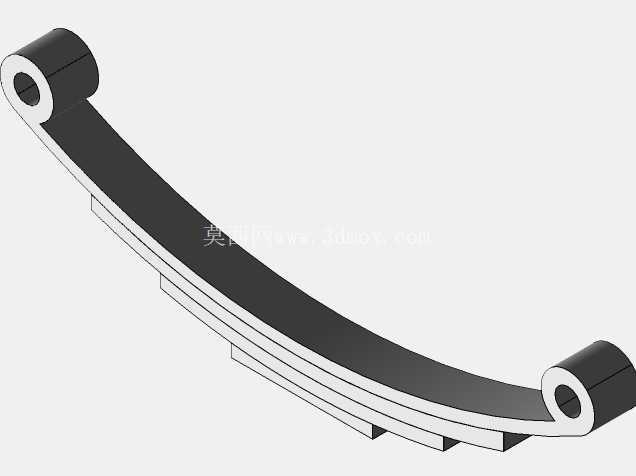

　　在商用车悬架、非道路移动机械行走机构以及部分重载工业缓冲装置的设计场景中，板簧是承担垂直载荷传递、冲击缓冲与振动衰减的核心弹性部件，其结构合理性直接决定整机行驶平顺性与承载可靠性。本次设计的板簧采用四层叠片弧形结构，区别于传统多片板簧的冗余叠层设计，在满足额定承载需求的前提下压缩了片数，既降低了片间摩擦带来的动刚度非线性波动，也控制了构件整体自重，适配对轻量化有明确要求的中小型行走设备。

　　从实际功能落地角度看，该板簧两端设置带通孔的卷耳结构，可通过销轴分别与车架支座、车桥或承载摆臂完成铰接，安装时无需额外设计复杂的转接工装，卷耳内孔的同轴度公差控制在0.1mm以内，可避免铰接后出现卡滞、偏磨问题。叠片组的曲率半径沿片长方向逐层递减，装配后各片之间实现均匀预紧接触，当承受垂直向下的冲击载荷时，各叠片可同步产生弯曲变形，将冲击动能转化为弹性应变能存储，载荷卸除后可快速复位，不会出现单片应力集中导致的永久变形。

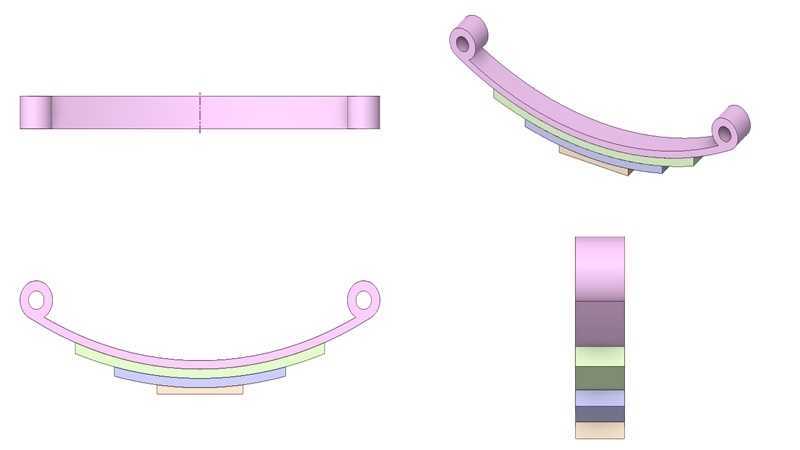

　　设计过程中首先明确了安装边界约束：两端卷耳中心距在自由状态下匹配常规轻型载货车辆的前悬架安装跨距，叠片组总厚度控制在适配现有悬架导向机构的安装空间范围内，最大动行程下的弧高变化量不会与周边车架横梁、制动管路产生运动干涉。结构层面特意将最上层主片做加厚处理，承担主要的拉伸与弯曲载荷，下方三层副片长度逐层缩短，在载荷逐步增大时逐层参与承载，实现刚度的渐进式变化，避免空载状态刚度过大导致的颠簸感，也能在满载甚至短时过载时提供足够的支撑力，防止悬架击穿。

　　针对工程应用中常见的板簧失效问题，设计时对各片的端部做了倒角压延处理，减少片间接触的应力集中点，叠片之间的接触表面粗糙度控制在Ra1.6以下，可降低长期往复变形下的磨损速率。从结构受力特性来看，该板簧的纵向刚度与横向刚度做了差异化匹配，纵向可允许一定范围内的变形量来补偿车桥跳动时的纵向位移，横向则保持足够的刚度以抵抗车辆转向时的侧向力，避免车桥出现横向摆振。

　　在工业缓冲场景的拓展应用中，该板簧也可作为振动输送机、振动筛的支撑弹性元件使用，此时可通过调整叠片数量、单片厚度来适配不同的激振频率与承载重量，相比圆柱螺旋弹簧，其单位体积的储能密度更高，且不需要额外设置导向结构即可限制横向位移，能简化整体设备的结构设计。需要注意的是，安装时需在各叠片之间涂抹适量的润滑脂，进一步降低片间摩擦噪声，同时定期检查卷耳销轴的磨损情况，当叠片出现裂纹、永久变形量超过自由弧高的3%时需及时更换，避免出现承载失效引发安全事故。

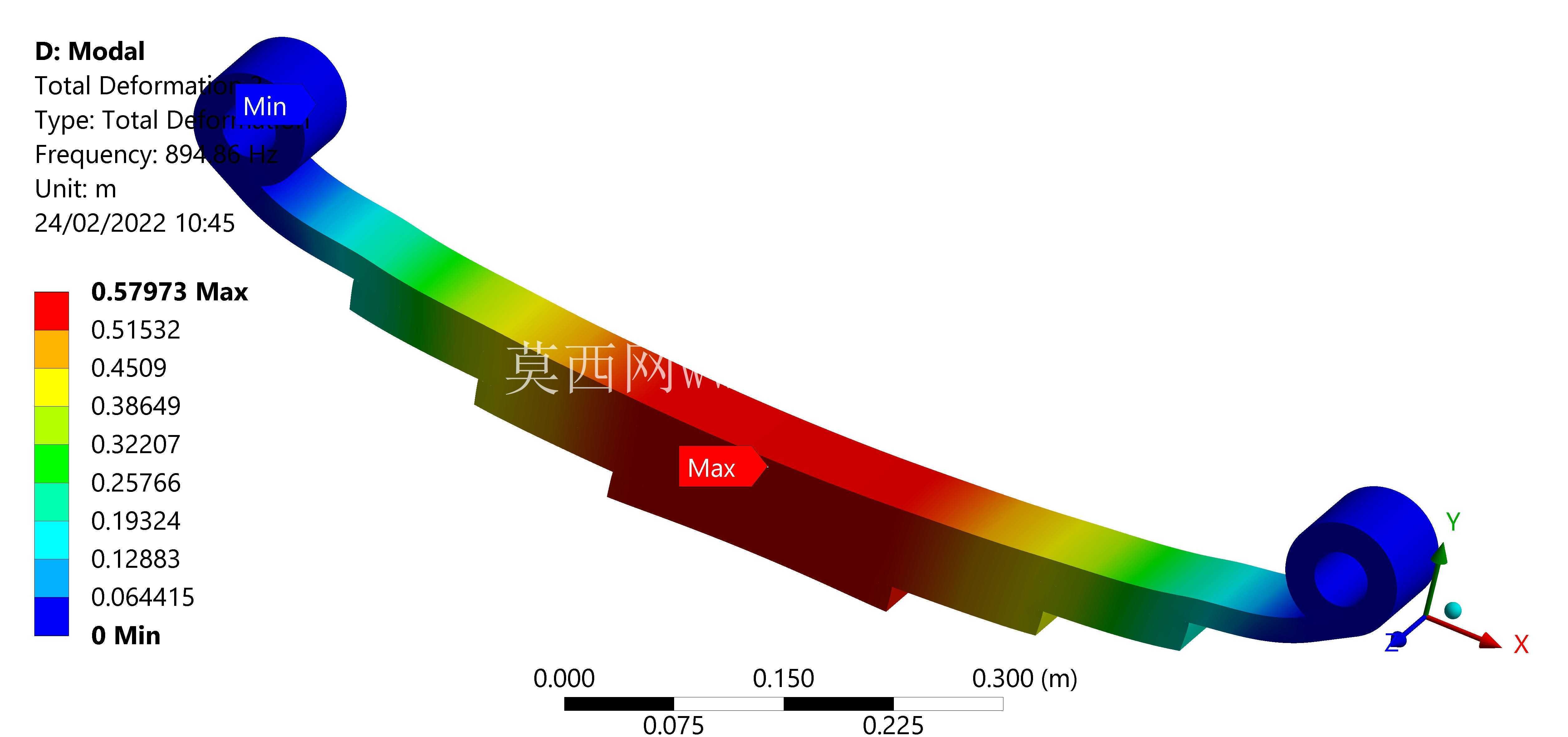

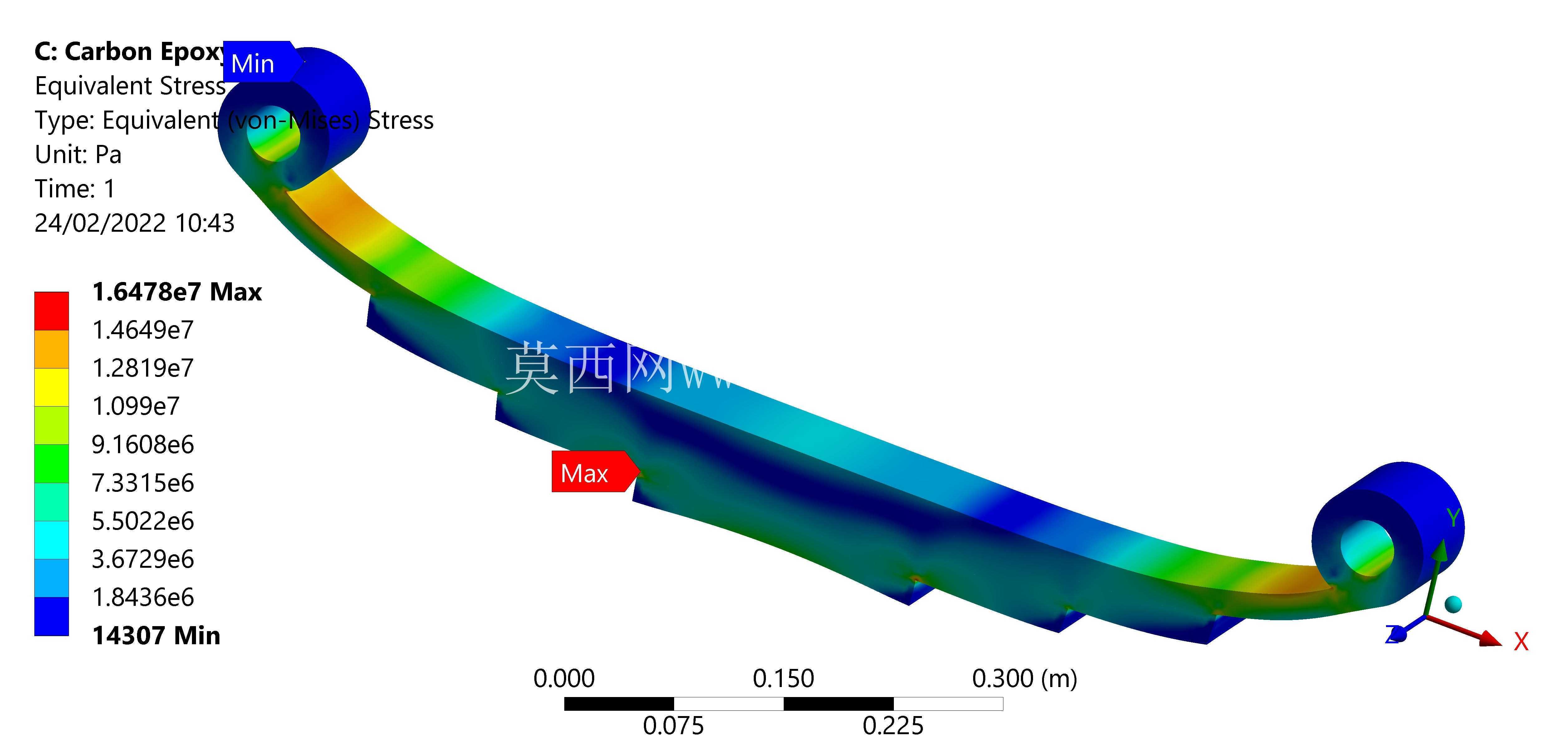

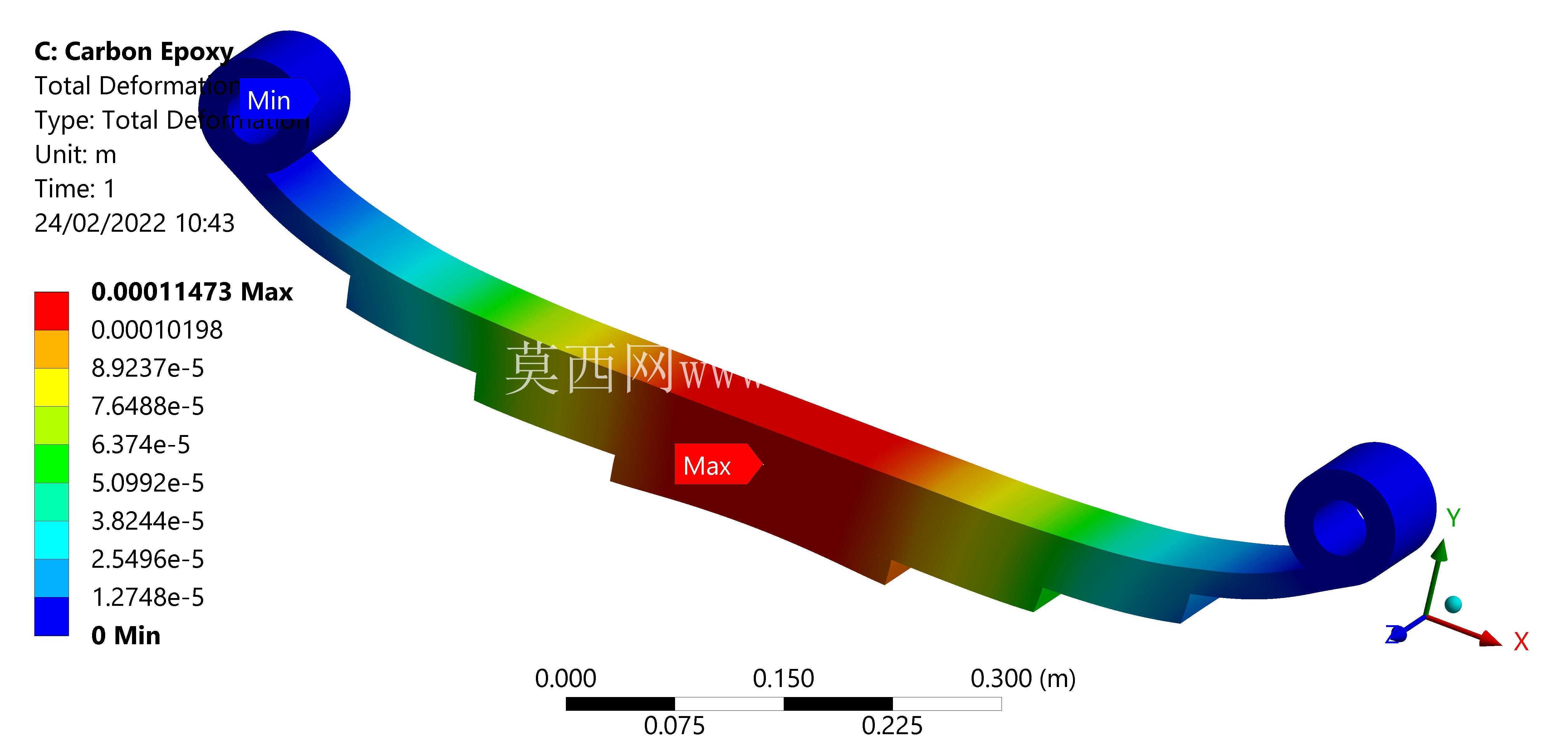

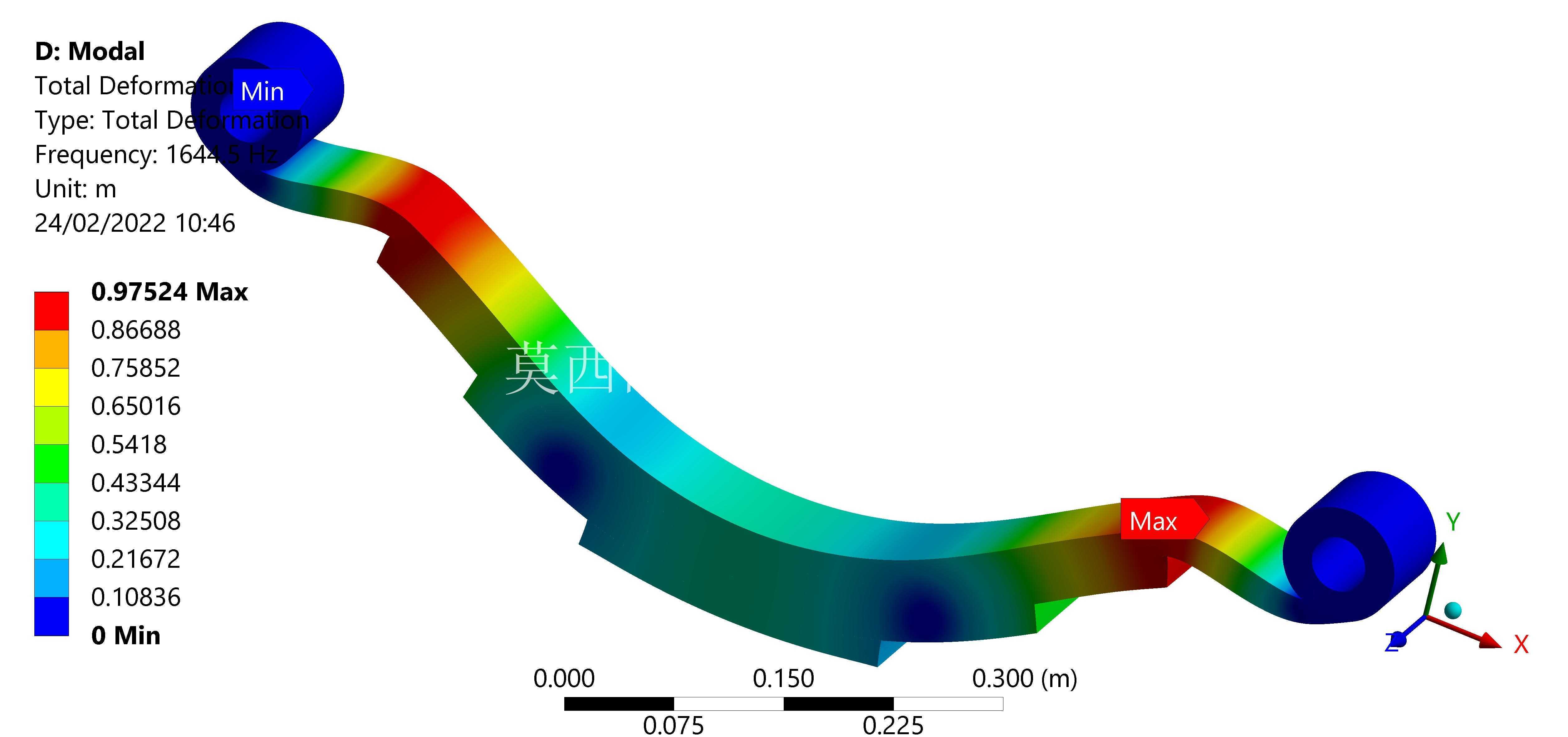

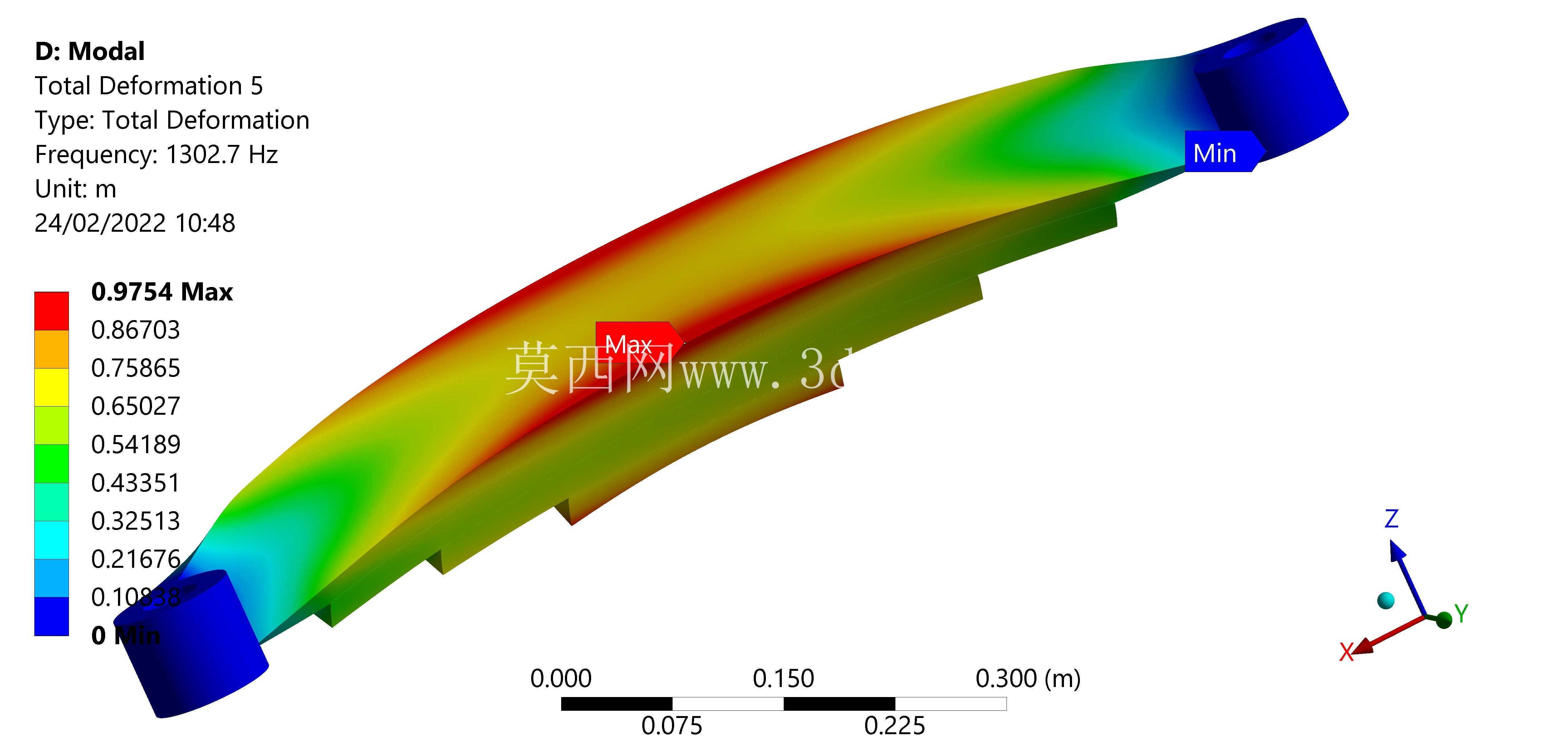

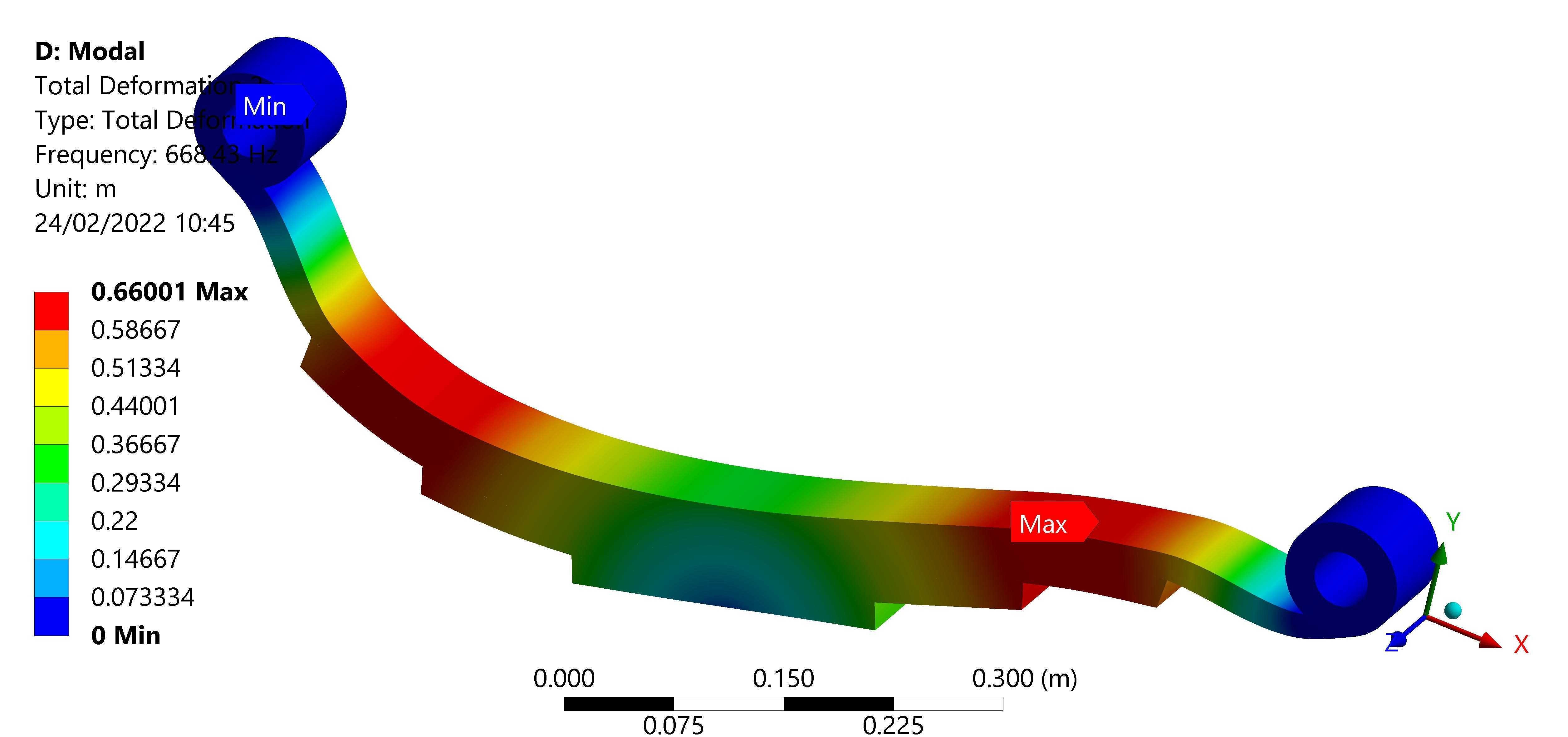

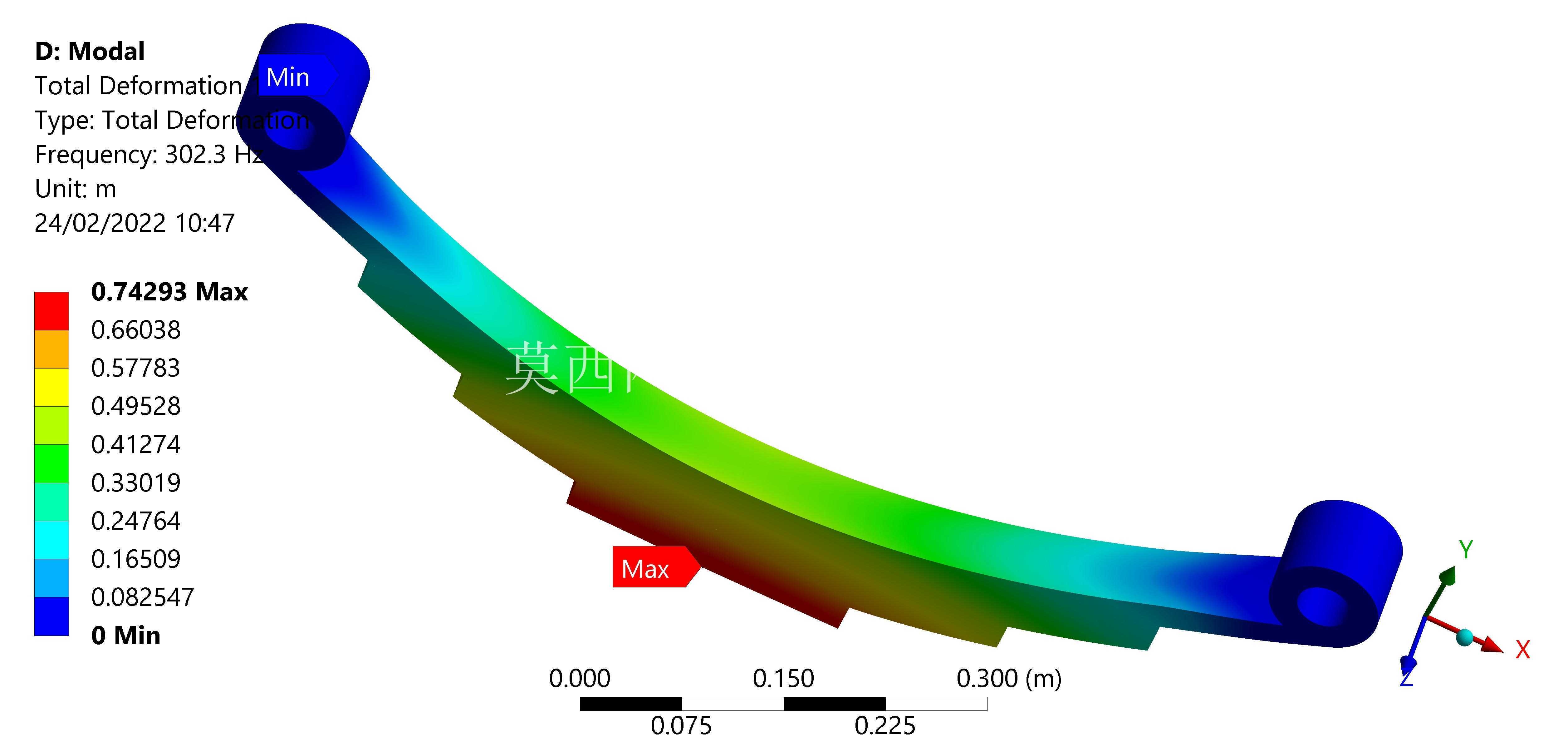

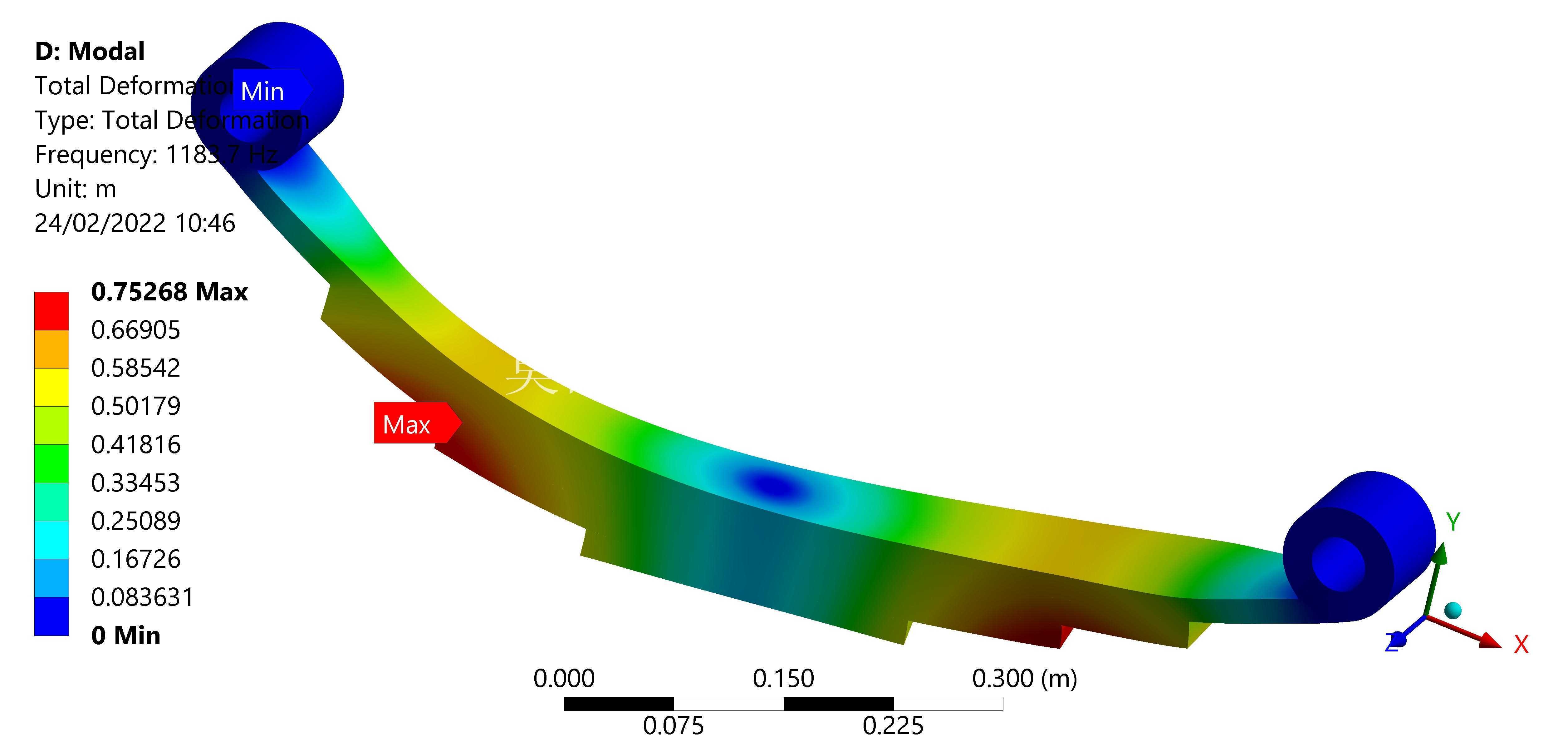

　　从建模精度角度看，该结构完整还原了叠片的层叠间隙、卷耳的成型圆角以及各片的曲率匹配关系，可直接导入有限元分析软件完成静力学、模态仿真验证，也可用于装配干涉检查、安装工艺模拟等前期设计环节，帮助结构设计人员快速完成悬架系统或缓冲机构的方案迭代，减少实物试制的反复调整成本。
