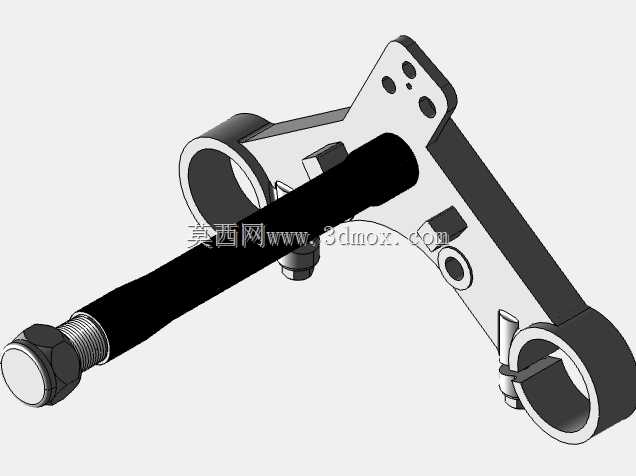

E-3W下手柄桥机械连接结构

　　该构件属于小型乘用车辆转向操纵系统的核心连接部件，主要承担转向手柄与前悬架减震机构之间的力传递与运动衔接作用，日常应用场景覆盖三轮代步车、轻型电动两轮车的转向操纵链路，在整车结构中位于转向把下方、前减震器上端的连接位置，是把驾驶员手部施加的转向力矩传递至前轮转向机构的中间承载构件。从功能特性来看，该构件采用分体式抱箍连接结构，两端的环形抱箍分别对应两侧前减震器的上安装柱面，抱箍开口处设计有锁紧螺栓安装位，装配时通过螺栓收紧抱箍开口即可实现与减震器柱面的过盈抱紧，无需额外加工焊接点位，既保证了连接强度，也方便后期维护拆装。

　　中间的横向轴杆穿过构件主体的安装孔位，轴杆一端加工有标准外螺纹段，配合六角锁紧螺母实现轴向限位，轴杆与主体安装孔之间采用间隙配合设计，既保证装配时的同轴度公差要求，也能在车辆行驶过程中缓冲路面传递的小幅振动，避免刚性连接带来的应力集中问题。构件主体采用钣金冲压成型工艺，主体板材厚度根据承载需求设定，安装孔位分布经过受力校核：靠近抱箍位置的两个小孔为线束固定孔，用于穿过转向控制线束、刹车油管的固定扎带，避免车辆转向过程中线束与运动构件发生摩擦破损；中间位置的沉头孔为定位销孔，装配时先通过定位销实现构件与减震器安装位的周向定位，再锁紧抱箍螺栓，能有效避免装配错位导致的转向力偏载问题。

　　从安装边界来看，两端抱箍的内孔直径匹配常规3W规格前减震器的上柱面外径，抱箍的轴向宽度经过优化，既保证足够的抱紧摩擦力矩，也不会占用过多减震器的轴向安装空间，避免与减震器上端的防尘罩、方向柱连接板发生运动干涉。横向轴杆的伸出长度经过严格控制，螺纹段长度满足螺母锁紧后预留2-3个螺距的防松余量，轴杆末端的六角头采用标准对边尺寸，可配合常规开口扳手完成锁紧操作，无需特殊工装。设计过程中重点考虑了交变载荷下的疲劳强度问题，构件主体的折弯位置均设计有圆角过渡，避免直角折弯带来的应力集中隐患，抱箍开口处的切口采用激光切割工艺，切口边缘无毛刺微裂纹，能有效降低长期使用过程中开口处开裂的风险。

　　构件表面采用黑色电泳处理，既提升了户外使用场景下的防锈耐腐蚀能力，也与整车深色的操纵系统外观保持协调。在实际装配场景中，该构件的安装公差带设定合理，抱箍内孔与减震器柱面的配合公差选用H8/h7间隙配合，既能保证装配时顺利推入，也能在螺栓锁紧后提供足够的静摩擦力矩，承受转向过程中的横向载荷与纵向冲击载荷。横向轴杆与主体孔位的同轴度公差控制在0.1mm以内，避免轴杆偏斜导致的转向卡滞问题。构件上的所有安装孔位均采用一次冲压成型工艺，孔位位置度公差控制在±0.2mm范围内，保证与周边配套零件的互换性，无需现场修配即可完成装配。在实际使用过程中，该构件需要承受驾驶员转向时施加的周向力矩，以及车辆经过颠簸路面时减震器传递的纵向冲击，因此在结构设计时对主体板材的受力路径做了优化：力从两端抱箍传递至主体板材时，通过加宽的连接筋提升截面抗弯模量，中间轴杆安装位置做了局部翻边强化处理，提升孔位的局部承压能力，避免长期受力导致孔位失圆变形。
