赛车可调式螺旋弹簧阻尼悬架结构

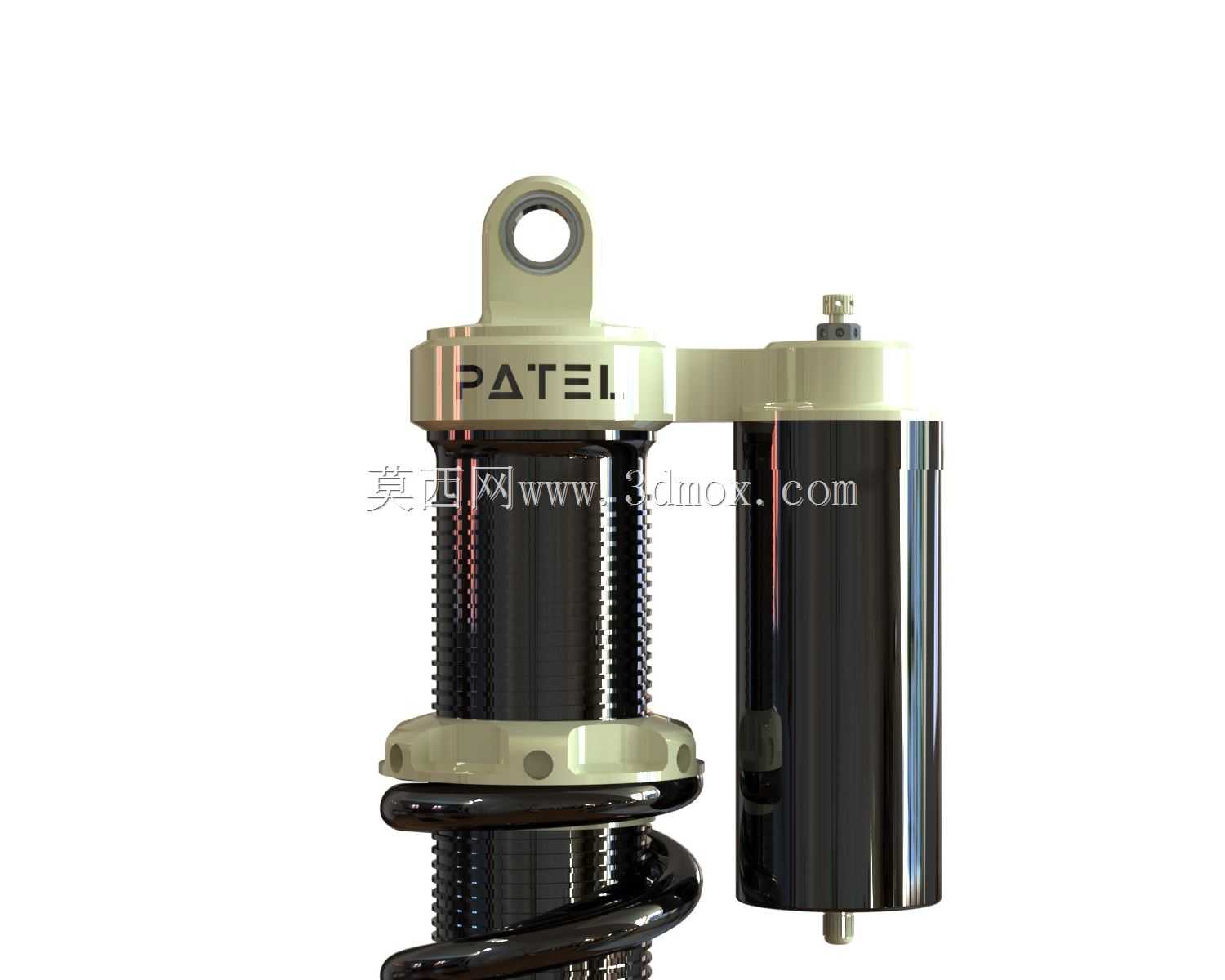

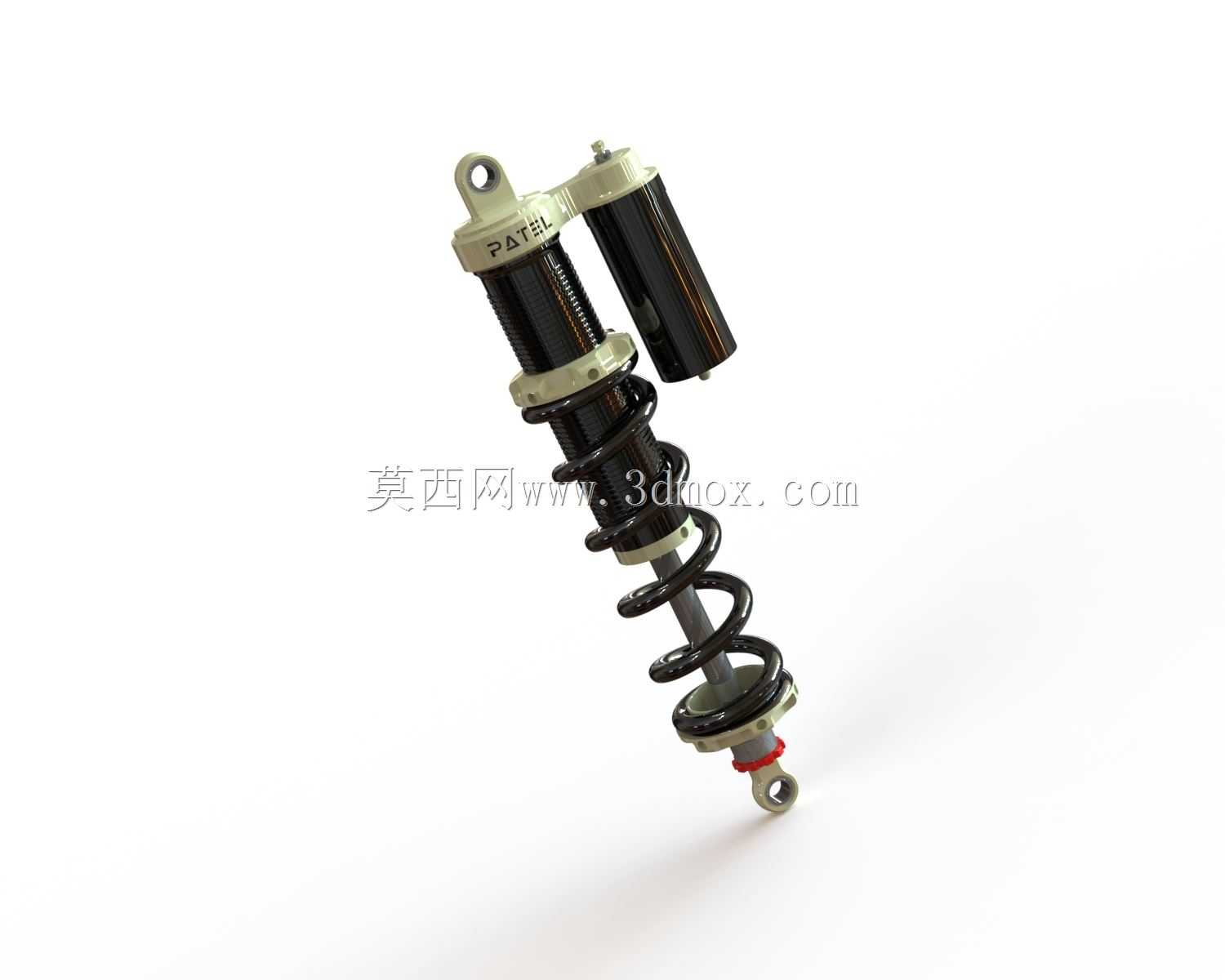

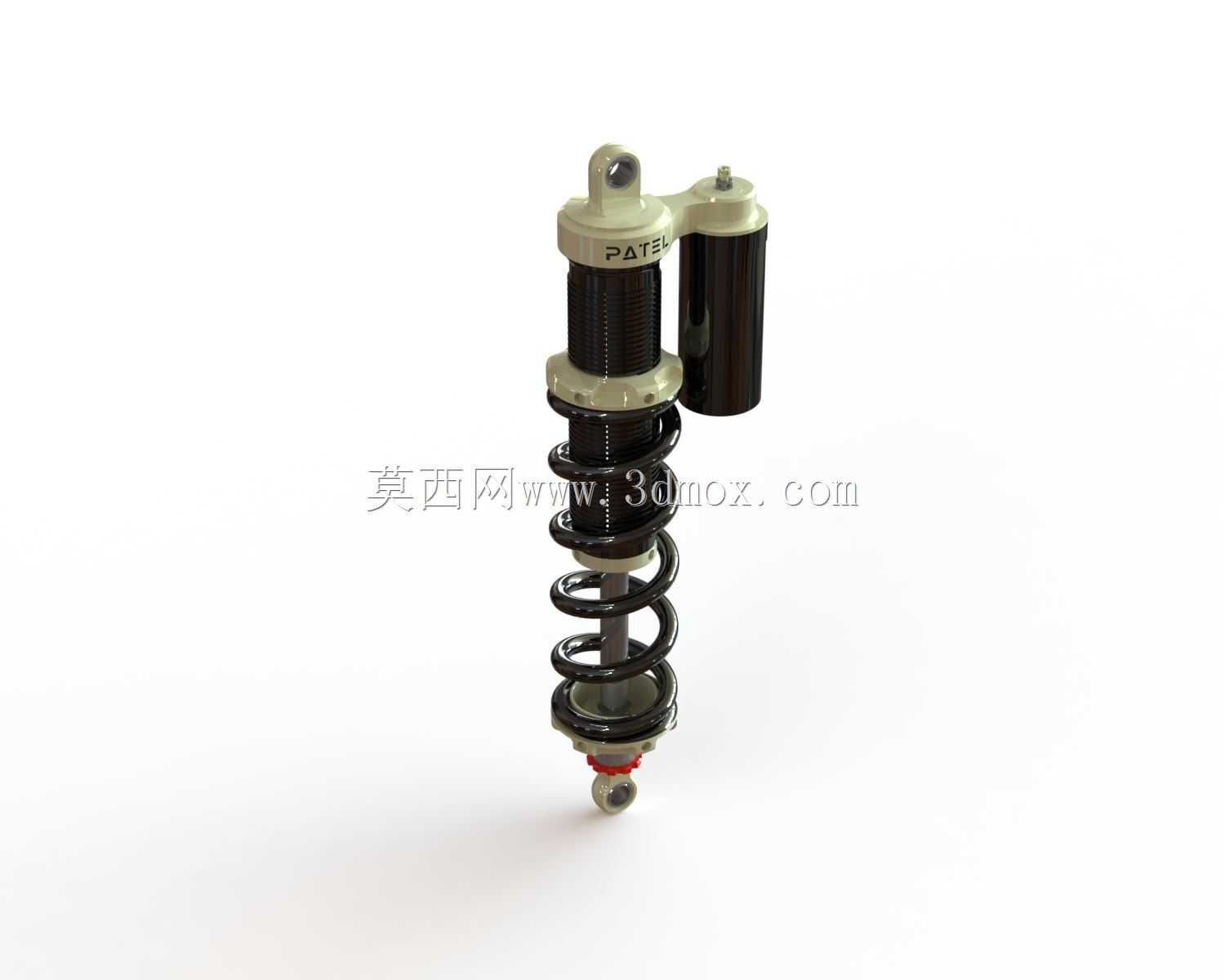

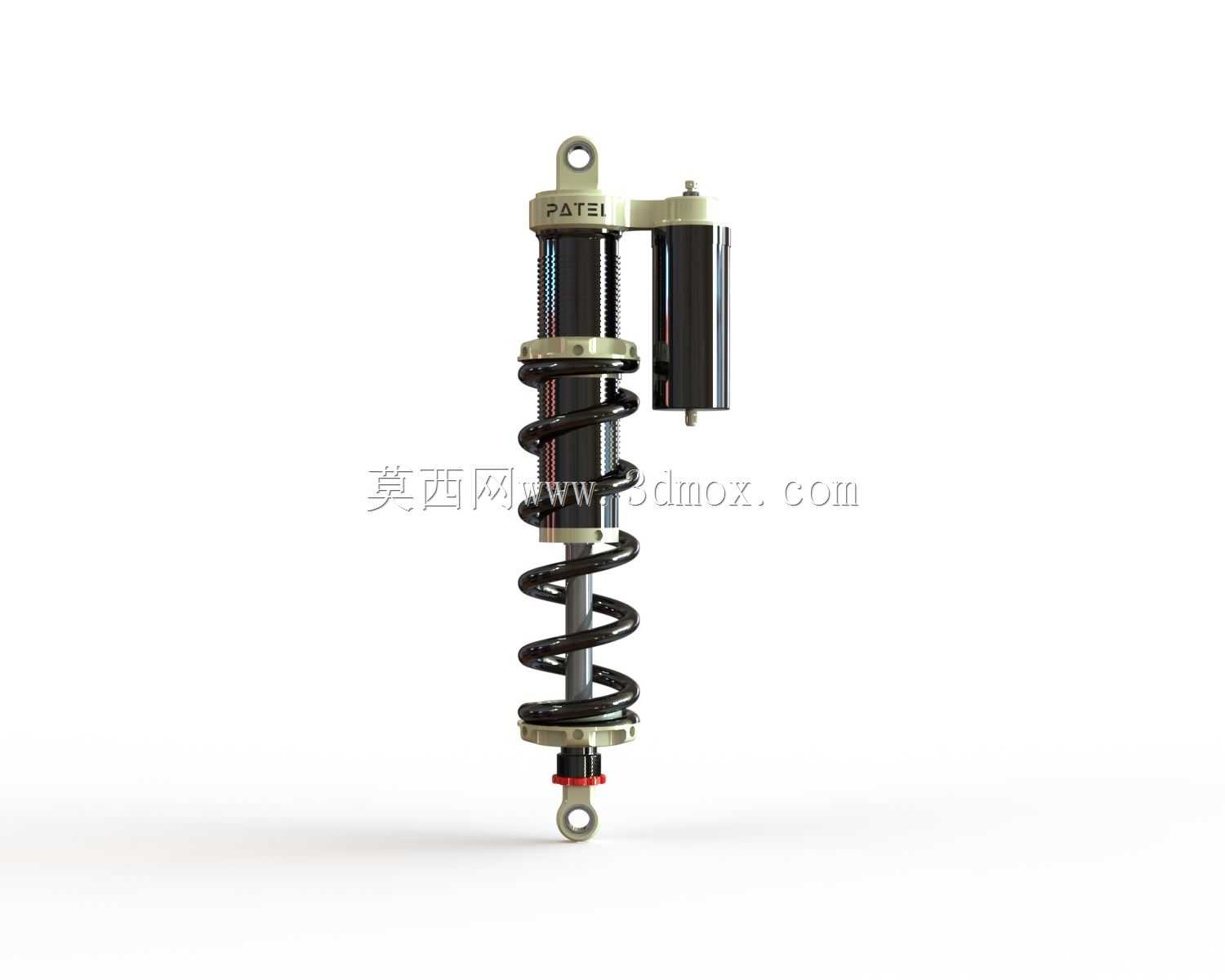

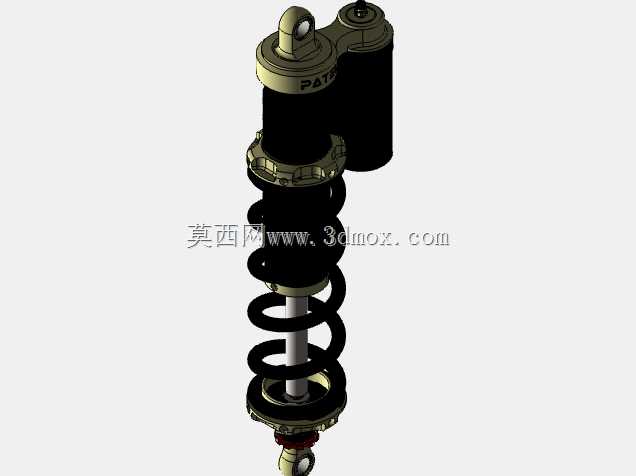

　　这套带外置储液罐的螺旋弹簧阻尼一体式悬架结构，核心应用场景聚焦于场地赛车、拉力改装车的行走系统，适配麦弗逊式独立悬架、双叉臂独立悬架的安装布局，主要承担行驶过程中路面冲击的缓冲与振动衰减功能，避免车轮跳动量超出悬架动行程范围，同时保证轮胎与路面的接地附着力，为车辆操控稳定性提供结构支撑。从功能特性来看，该结构将螺旋弹簧的弹性承载与阻尼器的振动衰减功能集成于一体，外置的圆柱形储液腔用于容纳阻尼油液与高压气体，可在阻尼器高频往复运动时避免油液发泡导致的阻尼力衰减，满足赛车连续过弯、颠簸路面行驶时的持续减振需求；阻尼调节结构可根据赛道抓地力特性、车辆配重、轮胎胎压参数调整阻尼力大小，压缩与回弹行程的阻尼可独立匹配，适配不同驾驶风格与赛道工况。

　　设计过程中首先确定了上下安装点的球铰连接形式，上端吊耳与车身/车架安装座通过螺栓铰接，下端吊耳与转向节/下摆臂安装座铰接，铰接点的球头结构可补偿悬架跳动过程中的角度偏移，避免连接部位出现卡滞；螺旋弹簧的刚度匹配经过多轮迭代，结合车辆整备质量、轴荷分配、悬架动行程参数确定弹簧线径、中径与有效圈数，保证弹簧在最大压缩行程时不会并圈触底，同时在回弹行程时不会脱离弹簧座定位。外置储液罐通过高压油管与阻尼器筒体连接，安装时需预留油管的弯曲半径，避免运动干涉；阻尼器筒体表面采用硬质阳极氧化处理，降低活塞杆往复运动的摩擦阻力，同时提升散热效率，避免长时间高强度工作时阻尼油液温度过高导致性能下降。

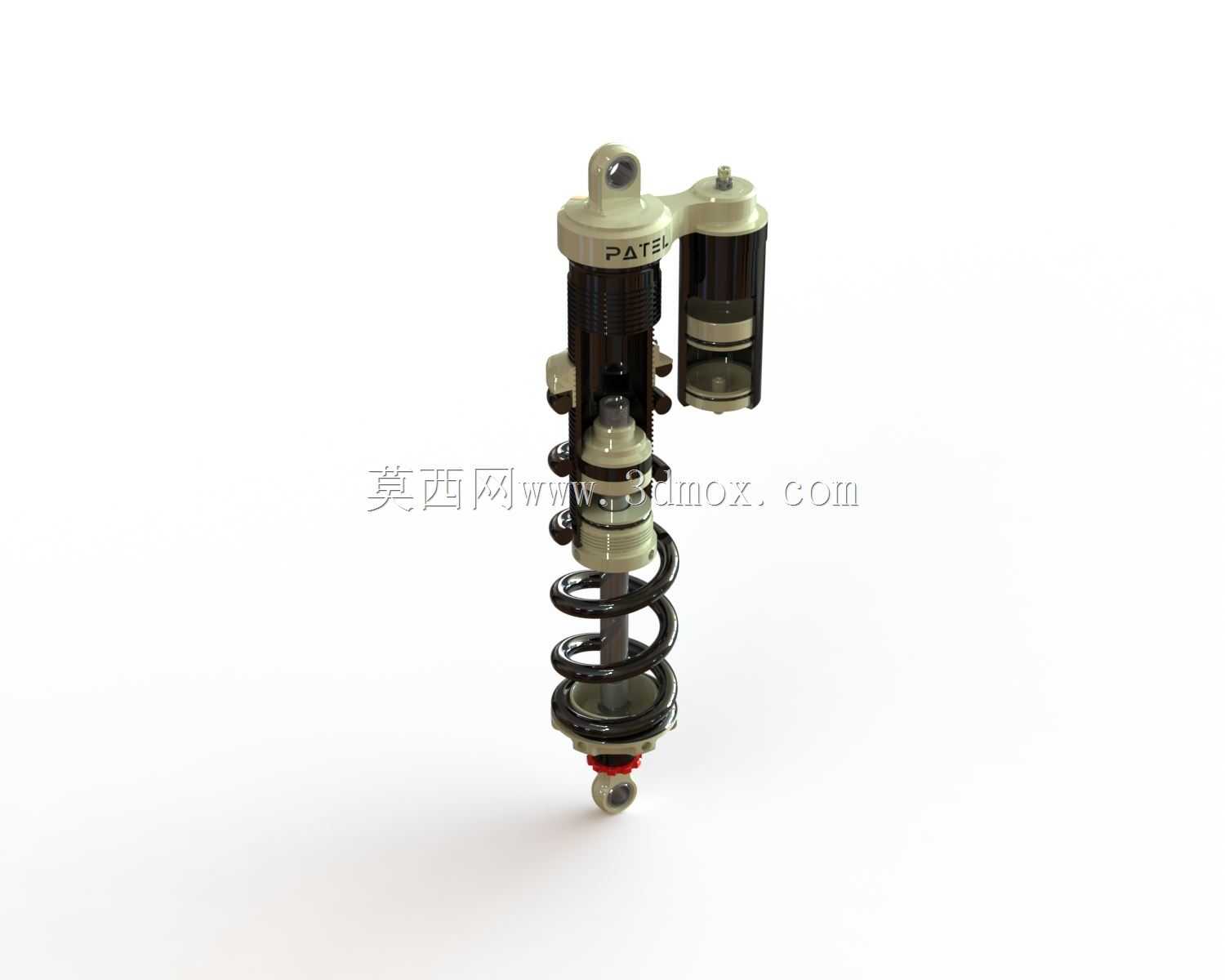

　　安装边界方面，需保证悬架跳动全行程内，弹簧、阻尼器筒体、外置储液罐与周边的车架结构、转向拉杆、刹车管路、轮辋内壁保留至少10mm的安全间隙，上下安装点的同轴度公差控制在0.2mm以内，避免铰接螺栓承受额外的剪切力；弹簧上下座采用定位止口结构，防止弹簧受力时出现径向窜动，活塞杆的防尘套可阻挡泥沙、灰尘进入油封部位，延长阻尼器的使用寿命。在结构建模过程中，对阻尼器内部的活塞阀系、油封结构做了等效简化，保留了外部安装接口、运动部件的相对位置关系，可直接用于悬架运动学仿真、整车总布置装配校核，也可作为改装车悬架选型的参考模型；外置储液罐的安装支架可根据车架布局调整固定位置，适配不同车型的安装空间，整体结构的受力路径经过优化，冲击载荷从下端安装座传入后，一部分通过螺旋弹簧传递至上端安装座，另一部分通过阻尼器内部的阀系阻尼转化为热能耗散，避免载荷直接冲击车架结构。
