机加工手动夹紧台式虎钳结构设计

　　在常规钳工实训、小型零件铣削、钻孔、攻丝等加工场景中，台式虎钳是工位上最基础也最高频使用的夹紧工装，本次设计的手动台式虎钳完全适配常规台式加工设备的安装基准，整体采用铸铁底座搭配丝杠传动的经典结构，没有多余的冗余设计，所有结构都围绕夹紧稳定性、操作便捷性两个核心需求展开。

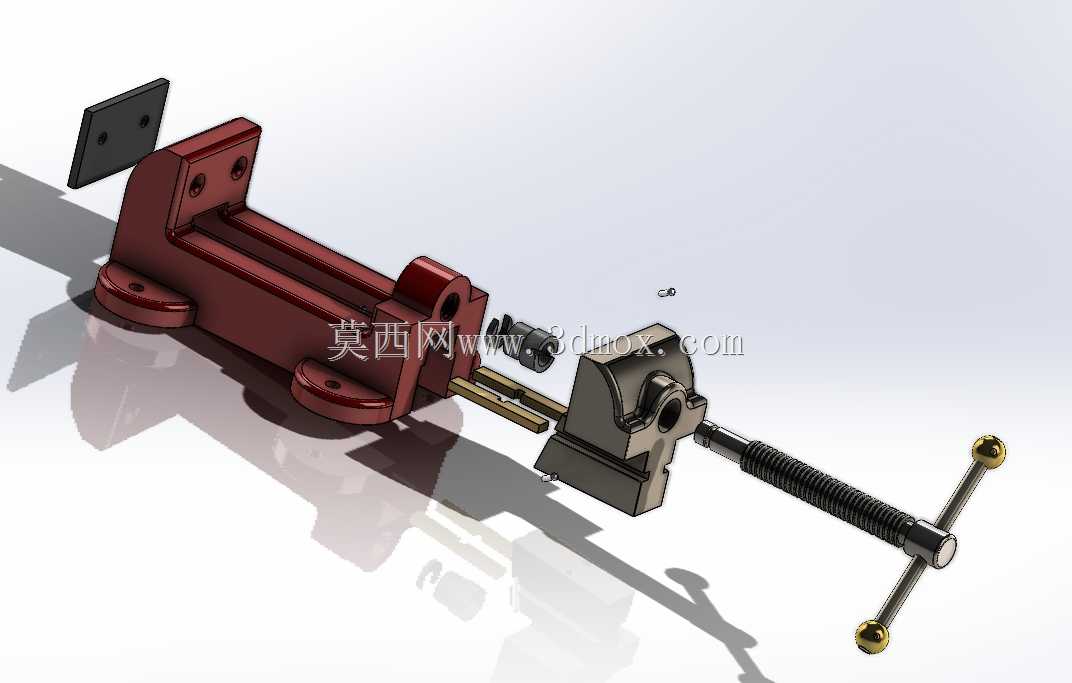

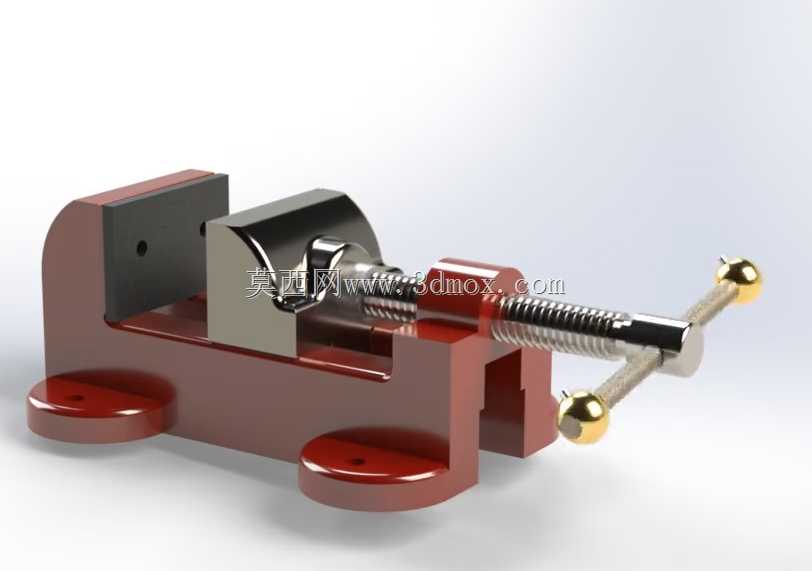

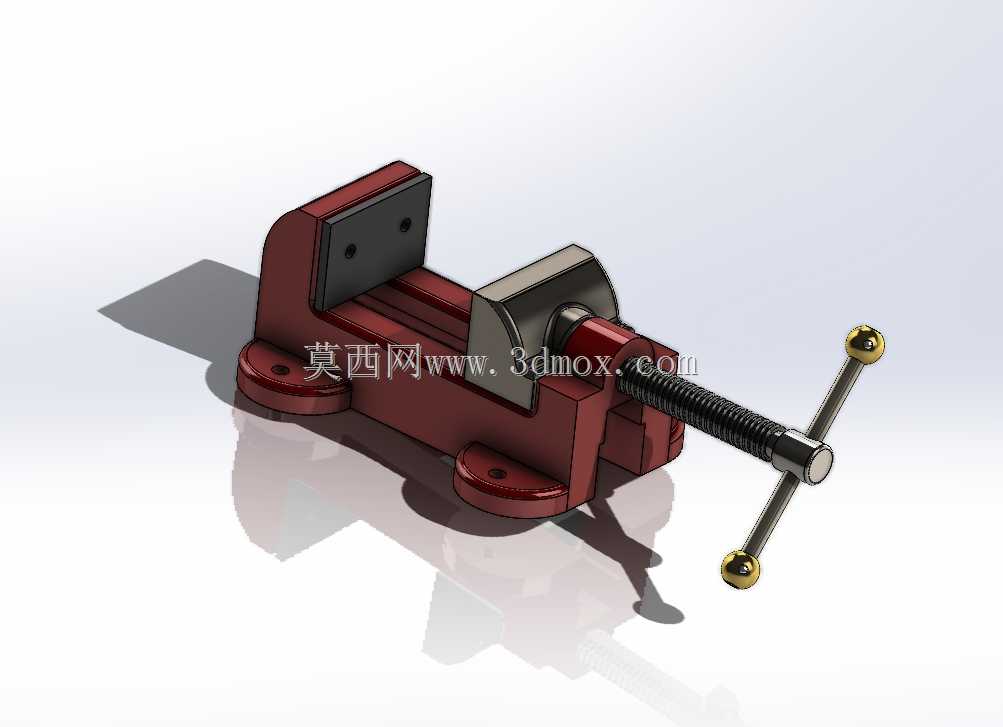

　　从安装边界来看，底座设置两个对称的沉头安装孔，孔位间距适配多数钻床、小型台铣床、钳工台的标准T型槽间距，安装时只需穿入对应规格的T型螺栓即可完成固定，底座底部做了0.2mm的平面度加工要求，安装后不会出现翘曲，保证钳身整体与工作台面的平行度误差控制在0.05mm以内，避免装夹工件后出现基准偏移。整体外形长度控制在180mm区间，钳口最大张开量达到100mm，可覆盖绝大多数小型机械零件、五金工件的装夹需求，钳口宽度为75mm，夹持面做了交叉网纹滚花处理，滚花深度0.3mm，既可以增大夹持摩擦力，避免工件在钻削、锉削过程中出现滑移，又不会在软质金属工件表面留下过深的压痕，针对需要保护加工面的场景，也可在钳口处加装铜质护口板，护口板通过沉头螺丝固定在活动钳身与固定钳身上，更换无需拆解整体结构。

　　传动部分采用梯形丝杠传动，丝杠直径16mm，导程4mm，梯形螺纹的自锁特性可以保证夹紧后不会因为加工过程中的振动出现松脱，丝杠末端搭配穿杆式操作手柄，手柄两端做了球形防滑端头，操作时可以双手施力，最大夹紧力可达到15kN，足够应对普通钢材的钻削、铣削加工受力需求，不会出现夹不紧导致的工件飞出风险。活动钳身与底座导轨采用燕尾槽配合结构，配合间隙可通过侧边的调节塞铁进行调整，长期使用出现磨损后只需微调塞铁的压紧螺丝即可恢复配合精度，无需整体更换部件，大幅降低工装的维护成本。固定钳身与底座为一体式铸铁结构，材料选用HT200，经过时效处理消除内应力，避免长期使用出现变形，活动钳身同样采用铸铁材质，与丝杠接触的位置加装了铜质螺母，铜螺母与铸铁丝杠的摩擦系数更低，操作更顺滑，同时铜螺母作为易损件可以单独更换，延长整体工装的使用寿命。

　　在实际使用场景中，这类虎钳除了常规的机加工工位装夹，也可用于装配工位的小型部件组装固定、维修工位的零件拆解夹持，燕尾导轨的运动方向与钳口平面做了严格的垂直度管控，活动钳身全程移动过程中，钳口平行度误差不超过0.02mm/100mm，保证装夹平行度要求较高的工件时不会出现角度偏差。丝杠的轴向间隙控制在0.1mm以内，空行程极小，夹紧时的进给反馈清晰，操作人员可以通过手柄的受力反馈直观判断夹紧力大小，避免夹紧力过大导致薄壁工件变形，或是夹紧力不足导致加工时工件移位。底座的安装沉孔深度为8mm，适配M8规格的T型螺栓，沉孔做了倒角处理，安装时螺栓可以顺利导入，不会出现卡滞。钳身整体的涂装采用锤纹漆处理，既可以防止铸铁底座生锈，也可以避免加工过程中的切削液、油污附着后难以清理，日常维护只需用棉布擦拭即可保持外观整洁。

　　从设计逻辑上，这款虎钳没有追求复杂的快动、增压等附加功能，完全围绕通用工位的高频使用需求做结构优化，所有易损件都设计为可单独更换的结构，整体结构的加工工艺性良好，所有机加工面都可以通过普通铣床、车床完成加工，不需要特殊的加工设备，适合小批量生产或是实训教学场景的加工制作。钳身的所有棱角都做了R2的圆角处理，避免操作过程中尖锐棱角划伤操作人员，操作手柄的穿杆孔与丝杠为间隙配合，手柄可以在孔内自由滑动，操作时可以根据施力需求调整手柄的伸出长度，需要大夹紧力时将手柄拉到单侧最长位置即可获得更大的力矩，不需要额外加力套管。在夹持异形工件时，也可配合配套的角度垫铁、V型块使用，钳口的高度设计为30mm，足够容纳V型块的安装高度，装夹轴类零件时可以保证零件轴线与工作台面平行，满足轴类零件的钻孔、铣扁加工需求。
